作為電網的關鍵設備,變壓器的安全運行對電力系統的可靠性影響極大。變壓器油由于絕緣強度高、冷卻效果好,且可以很好地阻止以氧為主要因素的絕緣紙老化,從面延長變壓器絕緣壽命,因此在大容量,高電壓的變壓器中,一般仍以變壓器油作為主要的絕緣介質。

變壓器油在電場作用下引起的能量損耗，稱為油的介質損耗，通常在規定的條件下測量變壓器油的損耗，并以介質損失角正切tgδ表示。測量絕緣油的介質損失角正切，能靈敏地反映絕緣油在電場、氧化、日照、高溫等因素作用下的老化程度，也能靈敏地發現絕緣油中含有水分、或混入其他雜質時，所生成的極性雜質和帶電膠體物質逐漸增多等現象。因此，絕緣油的tgδ試驗是一項重要的電氣特性試驗。

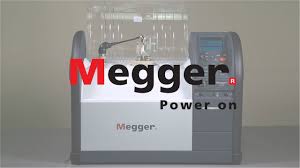

Megger OTD油介損測試儀（Oil Tan Delta Tester）是依據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造的一體化檢測儀器。主要用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量，內部集成了介損油杯、溫度傳感器、介損測試電極、直流高壓源等主要部件。該儀器應用測控技術，全自動完成升溫、控溫、數據采樣、運算、顯示、打印及存儲等過程。測量原理和數字化技術，使您的工作變得更加輕松、便捷。

產品特點

1. 升溫、測量介損、測量電阻率可一鍵完成；

2. 油杯采用符合國標GB/T5654-2007的要求，可消除雜散電容及瀉漏對介損測試結果的影響；

3.自動存儲測量數據，可存儲100組測量數據。

4.空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

5. 自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打??；設備可以顯示環境溫度，對試驗環境實時進行檢測。

6.具有開蓋自動斷電等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。

7.具有自動排油系統，能在測試完成后自動進行排油，方便下次測試

使用案例

地點：溪洛渡水電站（長江電力股份有限公司溪洛渡電廠）

在溪洛渡水電站的交貨培訓過程中，演示了整個電極杯的安裝和校準過程，交代了注意事項。

安裝電極結束后，開始實驗測試，在測試前需要對新電極進行空杯校準，以保證實驗準確性，一次校準即可，若安裝新的電極則需重新校準。

隨后打開OTD油介損測試儀開始進行測試，選擇標準，是否需要測試電導率，選擇完成后關閉蓋子，點擊text按鍵即可開始測試，測試過程中打開蓋子或者按下任意鍵都可使實驗過程中止。

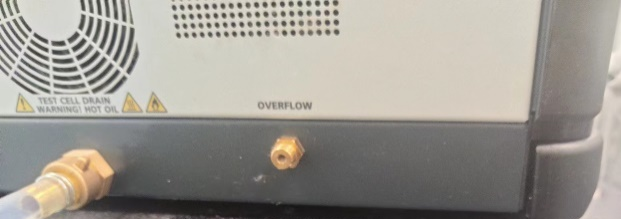

（排油口和冷卻部分）

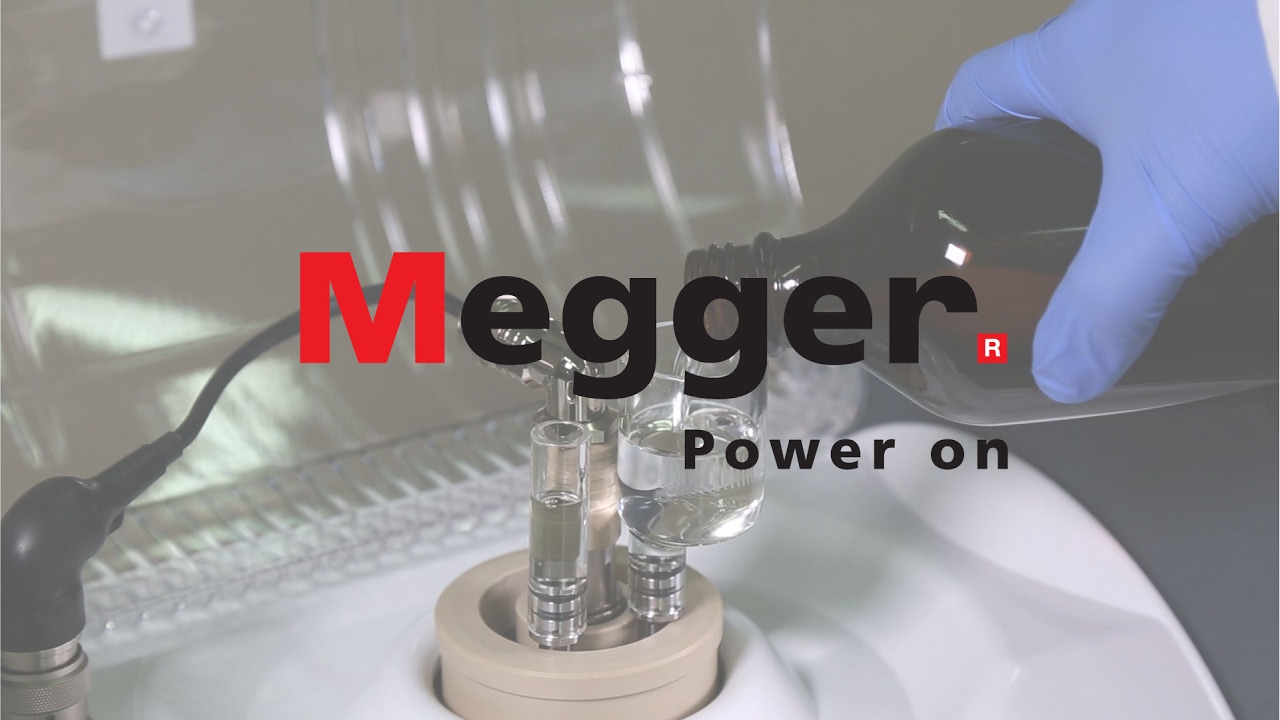

為保證試驗結果準確，每次試驗都需要清洗電極，用測試油沖洗2-3次，每次測試結束后也會自動排油（可設置，也可手動排油）。排油口需平放置桌面，避免排油時油液倒流使油從溢油口溢出。

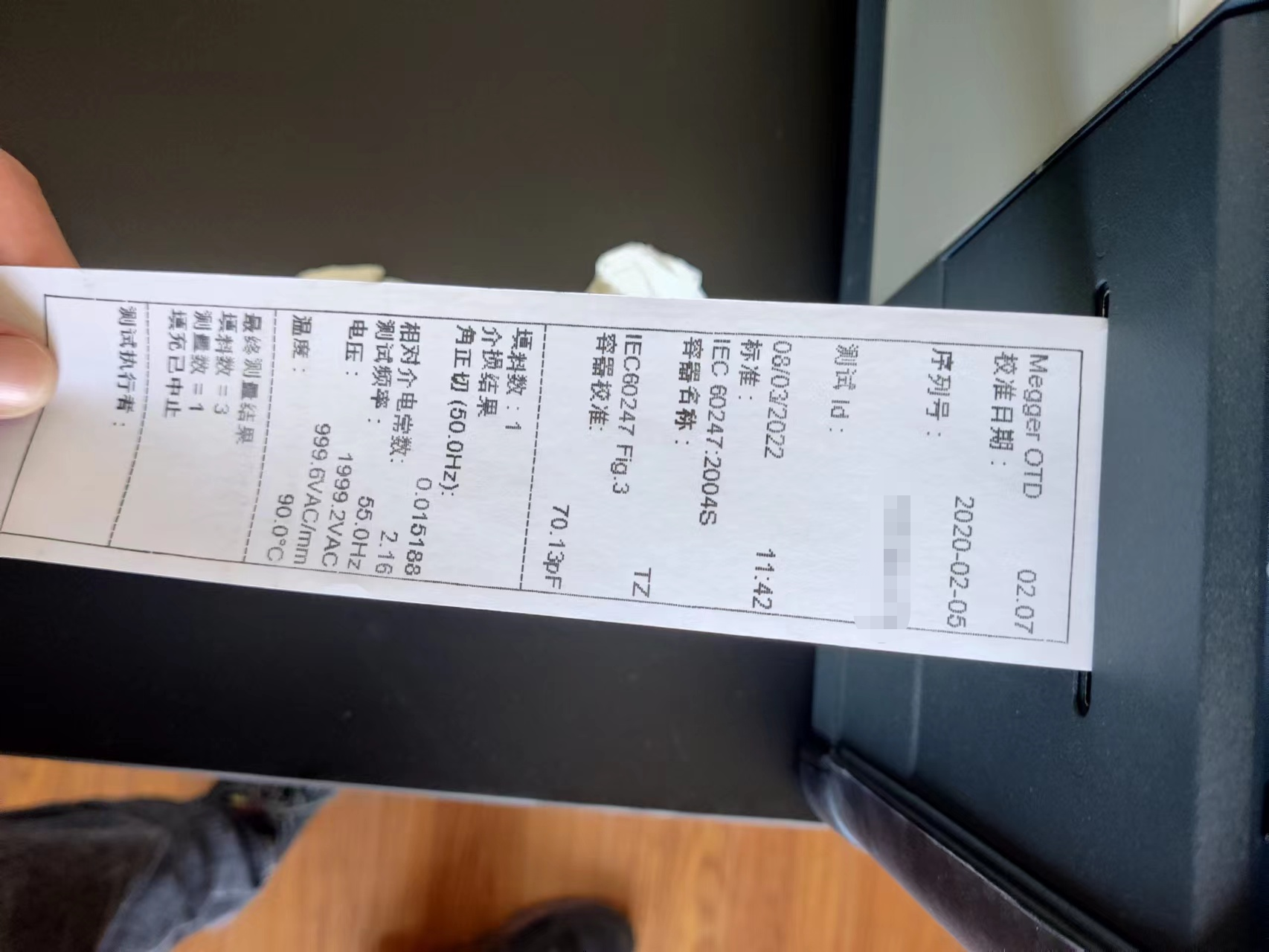

（測試結果數據打?。?/span>

整個測試過程比較簡單，加熱到90°C后僅需3分鐘即可完成測試放電等一系列操作。測試完成后屏幕內會顯示測試結果數據，可選擇保存或者打印以保存實驗數據結果。

整個測試過程十分順利，進行預設后僅需按下TEST鍵進行一鍵測試，真正意義上的實現了簡單操作，便捷。設置好電極等參數后，每次使用也只需要使用測試油樣清洗油杯，隨后點擊test即可測試。

總的來說，Megger OTD滿油介損測試儀足一切對于油介損測試的需求，無論是在測試速度，測試方式，安全性，便攜性，高效性等方面，OTD油介損測試儀真正意義上做到了：一鍵測試、一鍵排油、安全防誤觸，讓絕緣油測試更加方便，快捷。
