在電力系統高度發展的*,配電成為了電的生產、輸送、使用中一個極其重要的環節。配電系統包括變壓器及各種高低壓電器設備,其中斷路器是一種被廣泛使用的電器,在配電過程中起到控制與保護作用。
在保護作用這一方面,斷路器主要負責切斷和接通負荷電路,以及切斷故障電路,防止事故擴大,保證安全運行。而高壓斷路器要開斷1500V,電流為1500-2000A的電弧,這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。其中滅弧介質分為油浸式和六氟化硫式。

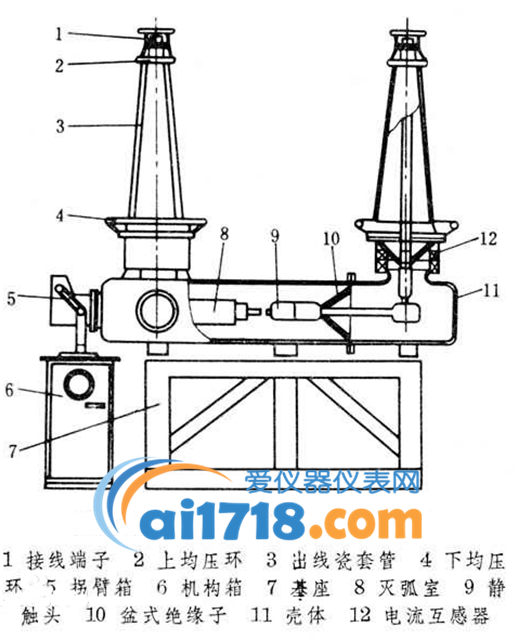

六氟化硫斷路器是利用SF6氣體為絕緣介質和滅弧介質的無油化開關設備,其絕緣性能和滅弧特性都遠遠好于油浸式斷路器,主要應用于110kV以上的電壓等級。六氟化硫斷路器中*重要的部分*是六氟化硫SF6,SF6不但擁有無色、無味、無毒、不可燃的特點,*重要的一點*是他擁有優異的冷卻電弧特性,可以避免在電弧作用下局部高溫的產生。下圖*是某SF6斷路器結構圖。
但是SF6氣體中的水分對絕緣會發生一定的影響。當SF6中所含水分超過一定濃度時SF6在200℃以上時*可能產生分解,分解產物中含有氫氟酸(HF),這是一種有強腐蝕性和劇毒的酸類。此外,水分對絕緣也會產生影響,在溫度驟降時,水分會冷凝成露水附在絕緣件表面,出現沿面放電事故。因此,在SF6的電氣設備中,應嚴格控制水分的含量。對于SF6中水分含量的測試便需要對SF6的露點進行測量。

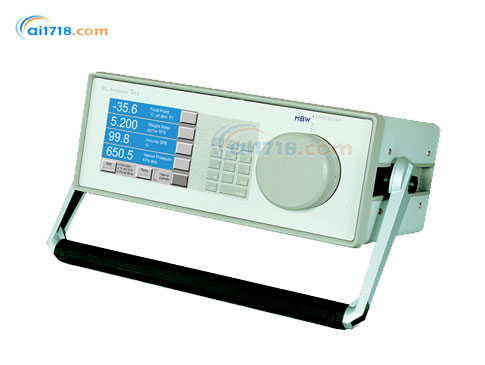

瑞士MBW公司的973-SF6露點儀是一款專門測量SF6的露點儀,專為電力系統設計,973-SF6露點儀被廣泛的應用于全的各個電力部門,在中國也備受信賴。
過去的露點儀采樣的SF6都直接排放到空氣中,SF6分解產生的氫氟酸對操作人員的身體健康造成了極大的危害,973-SF6露點儀配備一個專門的氣體回收系統,在測量過程中把SF6樣氣存儲于內部的儲罐中。對于操作人員的安全性來講這是一個質的飛躍。
973-SF6露點儀專為測量SF6斷路器和GIS系統內SF6氣體濕度和SF6純度而設計,純度測量直接以SF6Vol%顯示,運用冷凝技術測量濕度和純度,同時也可對氣室的壓力進行測量。
973-SF6露點儀測試量程廣,從-55至+20攝氏度,由于采取冷鏡式原理973-SF6露點儀測的測量精度高,露點精度為±0.5℃,SF6體積百分比的精度為±0.5%,并且采用三級制冷保證了973-SF6露點儀長時間且高效的檢測。
同時約15公斤的輕便設計更加減輕了測試過程中的負擔,440×155×410mm的外形也更便于攜帶,全色液晶觸摸屏使操作更加簡單,帶給操作人員更好地體驗。
