前言

電力變壓器是當今輸配電基礎設施中*重要的組成部分。變壓器故障在意外中斷和非計劃維護中花費巨額資金。避免這些故障并使測試和診斷可靠和高效是非常重要的。大型電力變壓器的多數絕緣和機械事故*初均由繞阻結構的機械變化引起。繞阻結構的變形、移位可能由于運輸、短路電磁力、以及用以支撐線圈的絕緣結構自然老化效應而引起。在變壓器事故之前檢測繞阻變形可降低維護費用，提高系統可靠性。

SFRA技術的發展

變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致。

當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的繞組變形程度。

掃頻響應分析是一種檢測電力變壓器鐵芯和繞組組件的機械和電氣變化的檢測方法。公用事業公司和服務公司使用掃頻響應分析技術已經過超過十余年，并且掃頻響應分析已具備了完整的國際標準。

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。N4L的產品組合包括功率分析儀，頻率響應分析儀等各類復雜的測試設備。N4L公司的成立原則是采用新型技術和先進的分析技術，以比傳統上與這些類型的測量相關的價格更低的價格為客戶提供更準確，更易用的儀器。N4L兼具靈活性以及創新性的產品為客戶提供了源源不斷的的產品解決方案，并且針對用戶的需求N4L能夠在不斷增加的產品系列中開發出許多創新功能。

SFRA45掃頻響應分析儀

SFRA45是一種用于檢測電力變壓器繞阻變形或鐵芯中故障的儀器。首先，對一個健康的變壓器測出響應曲線，作為“指紋”，該曲線用于變壓器經過運輸，遭受嚴重出口短路或當變壓器運行年代較長后的預防性試驗曲線進行比對。在對變壓器進行檢測后，系統提供衰減曲線可方便地比較出偏差。這些偏差表示了鐵芯移位、鐵芯接地故障、線圈變形或移位，同時也能反映出匝間短路和開路以及綁帶松動和夾件斷裂或松動。

SFRA45完全符合IEC60076-18《電力變壓器*8部分—頻率測量響應》標準

更短的測試時間

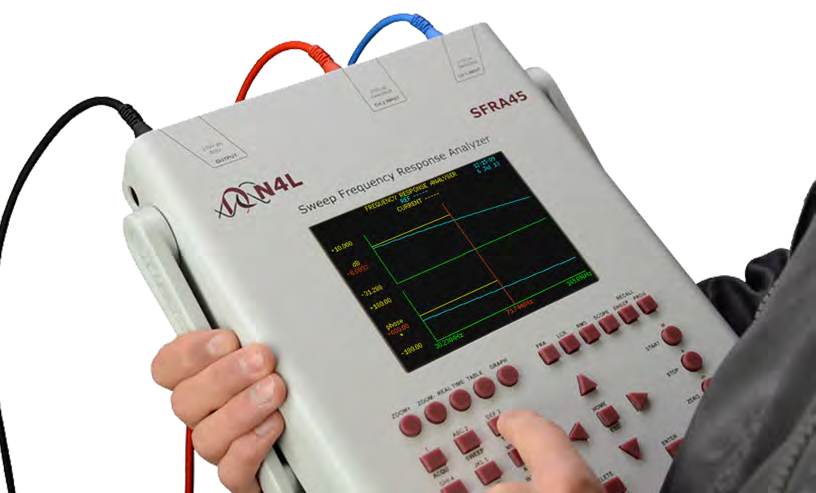

SFRA45自帶全彩屏幕，可以直接顯示測試圖形，同時使用者可以放大掃描得出的部分圖像，以便在掃描期間或掃描之后更詳細地檢查圖中的任何差異。無需使用PC來比較變壓器掃頻圖像，使工程師能夠在比以前更短的時間內完成測試。SFRA45 能夠利用存儲在內部存儲器或U盤上的現有結果，并在現場測量時作為參考。

更高的測試精度

SFRA45具有5Hz - 45MHz的超高帶寬，0.02dB的基本精度，達到了行業*的高頻性能，實驗結果更加準確。

更小的體積

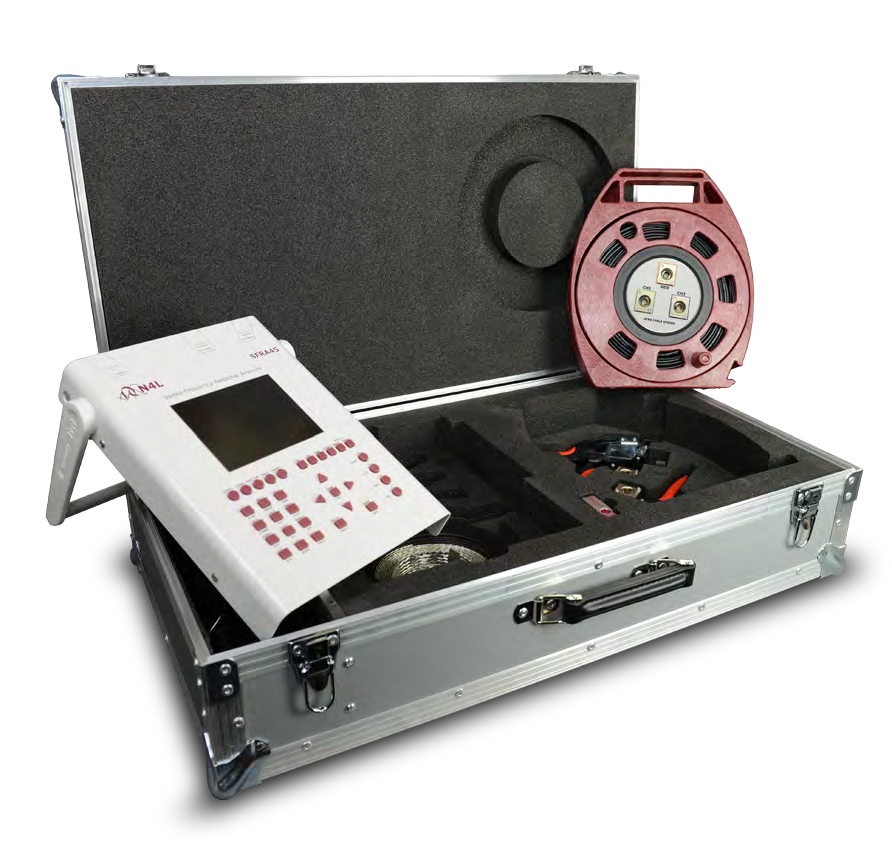

SFRA45被設計為305×230×45毫米的“平板式”設備，堅固的金屬外殼非常適合現場使用，使用者無需外力可輕松雙手操作。

更方便的按鍵操作

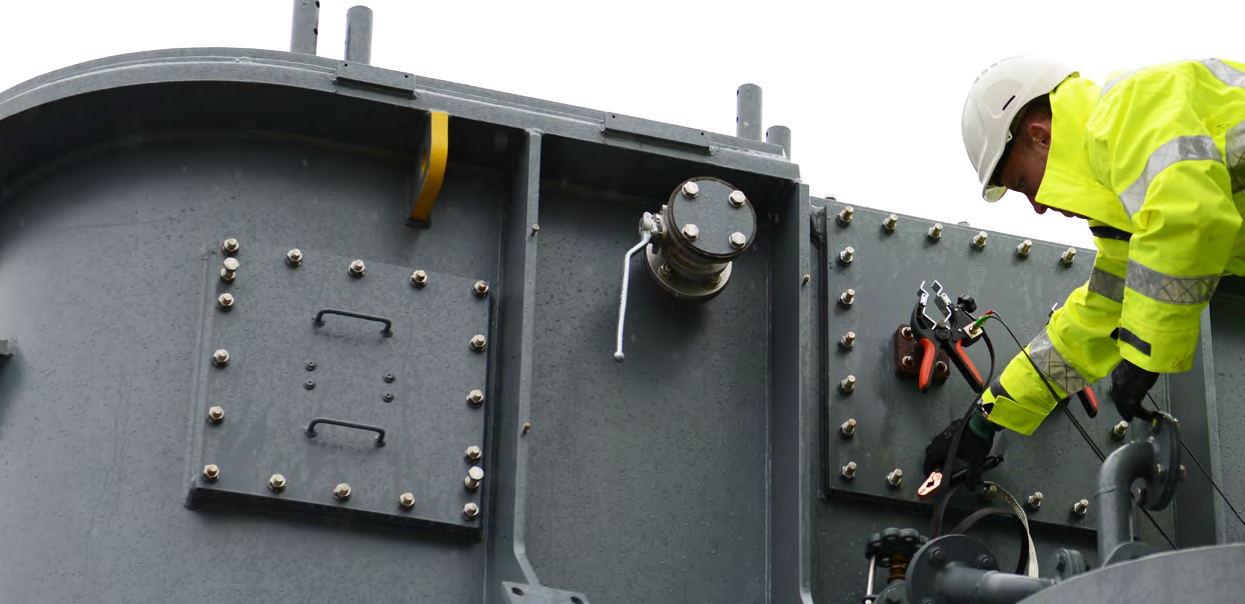

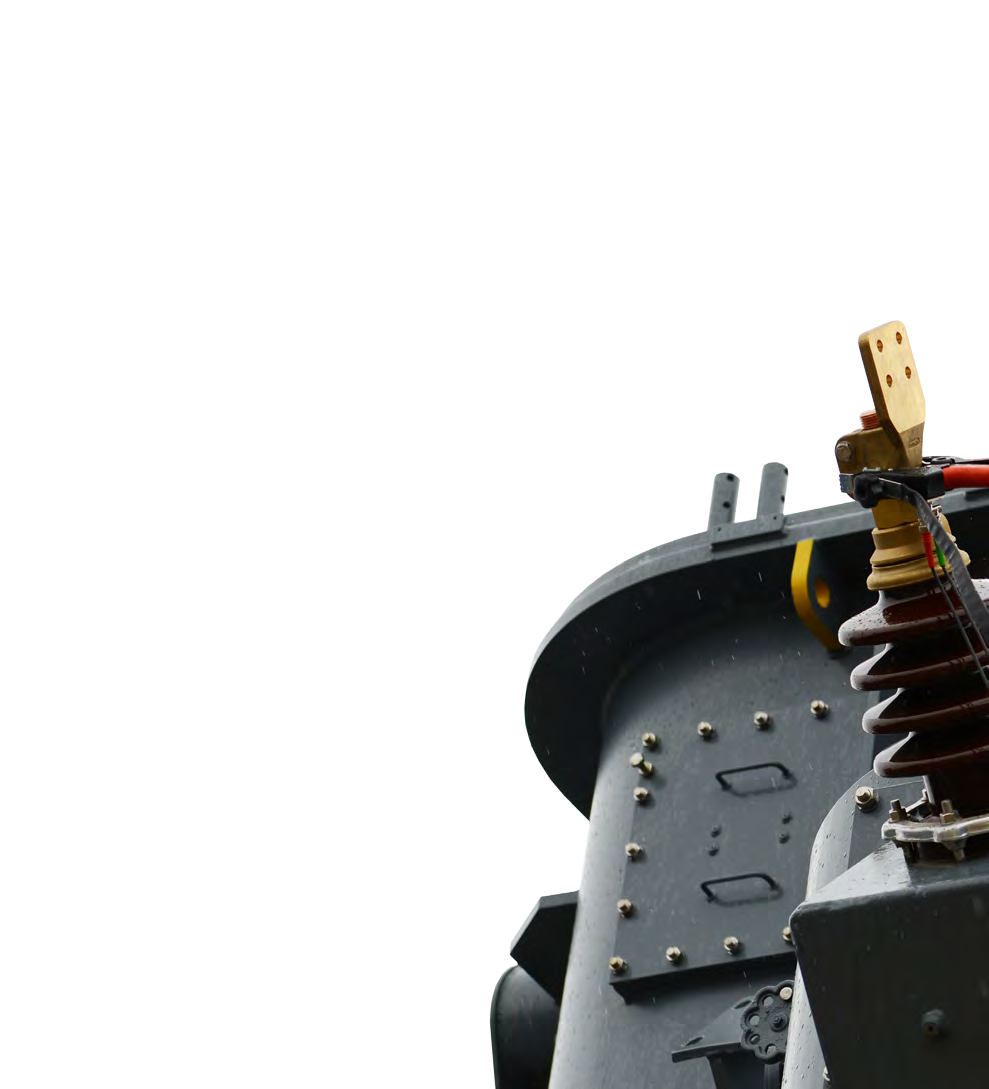

SFRA45自帶易于使用的SFRA襯套夾具，以確保每次連接都是可靠的，使變壓器和SFRA45具有更良好、更可信賴的鏈接，輸入變壓器細節的鍵盤完全符合 IEC60076-18 。SFRA45可設置掃描并在DUT菜單中輸入變壓器參數，將掃描保存到SFRA45的1GB內部存儲器中。

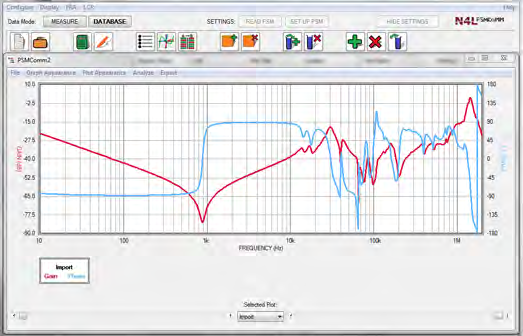

更智能化的軟件

根據DLT-911/2004，SFRAComm軟件提供了出色的故障診斷幫助，從復雜的數據庫（包括多種搜索選項）到自動故障診斷算法，還為更有經驗的用戶提供了出色的圖形功能。

SFRAComm提供簡單，快捷和用戶直觀的變壓器掃描診斷。用戶可以從內置數據庫中過濾掉不需要的掃描，并在一張圖上選擇*多9次掃描。
