北京康高特儀器設備導讀：電力電纜作為電氣系統的關鍵組成部分，承擔著電能傳輸?shù)闹匾蝿?wù)，其運行安全直接影響整個電力網絡的穩定性。為了提高電纜運行的可靠性，需要對其開展交接試驗、例行試驗和診斷性試驗等多種試驗，及時發現電纜的潛在問題，*時間予以維護。

我國的GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》以及*電網公司發布的Q/GDW11838-2018《配電電纜線路試驗規程》等文件，都對電力電纜的試驗提出了有關規定。

1 電纜的耐壓、介損、局放測試

GB50150-2016提出了要對額定電壓 U0/U 為 18/30kV及以下電纜，使用有效值為3U0的0.1Hz電壓施加 15min來進行規定的耐壓試驗；Q/GDW11838-2018也規定了電纜的交接試驗項目包含主絕緣交流耐壓試驗，具備條件的宜開展局部放電檢測和介質損耗檢測等。

耐壓試驗可以發現絕緣層中的潛在缺陷，如擊穿點、老化缺陷等，能有效檢驗電纜是否能夠承受運行中電壓；

當絕緣出現老化、受潮等現象時，介損值會顯著增大，介損測試可以有效對電纜絕緣狀態進行評估；

局部放電是一種絕緣局部缺陷的早期表現，局放測試通過監測局放量和放電模式，能夠定位和分析潛在的絕緣缺陷，從而在早期發現問題。

2 電纜超低頻測試技術

傳統的直流耐壓測試會對交聯聚乙烯（XLPE）電纜的絕緣造成不可逆的損傷，交流工頻耐壓試驗*為有效，但由于電力電纜的電容很大，需要大容量試驗設備，設備笨重難以對聚乙烯或交聯聚乙烯電纜進行預防性耐壓試驗。

從國內外多年的理論和實踐證明，采用0.1HZ或更低頻率的試驗電源替代工頻交流耐壓試驗，不但能夠達到同樣的試驗效果，而且電源設備的體積大大縮小，重量大大減輕 ，約為工頻的五百分之一。

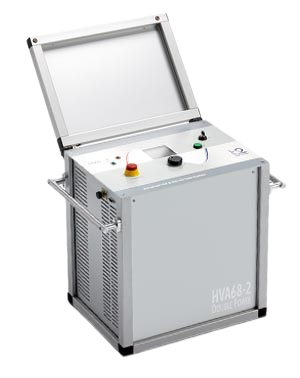

3 HVA68 35kV 電纜超低頻耐壓測試系統

為了滿足用戶對電纜測試的多樣化需求，技術工程師特別推薦了B2品牌的HVA68 35kV電纜超低頻耐壓測試系統。

HVA68電纜超低頻耐壓測試系統是先進的超低頻高壓測試儀器，搭配PDTD60-2模塊可對35kV電纜進行耐壓、介損、局放三合一測試，完全符合*標準GB50150要求。

設備可輸出超低頻正弦波、方波、直流三種測試電壓，在0.1Hz頻率下負載高達1.7μF，對于10kV 280方電纜*大耐壓測試長度可達12km。

在為用戶講解產品的過程中，為了便于用戶了解產品的實際應用情況，技術工程師詳細分享了我們某次現場測試的詳細情況。

我們使用HVA68對35kV橡膠電纜進行測試，在確認電纜具備加壓條件后，對其進行了耐壓和局放測試。測試電壓設定4個梯度11kV-22kV-33kV-44kV，加壓發現局放的起始電壓為33kV，共發現了六簇信號，并分別對其進行了具體分析。

技術工程師在培訓過程中，通過詳細的案例分享以及全面的產品功能介紹讓用戶對超低頻測試技術以及我們的產品有了更深入的理解，用戶也對產品的性能表示了高度認可。

未來，我們期望能用更先進的檢測儀器和更全面的檢測服務為用戶提供更簡單的測試，為維護電氣系統的安全運行貢獻自己的力量！
