探地雷達問答：常用的探地雷達種類?探地雷達野外工作方法技術有哪些?

一、常用的探地雷達種類

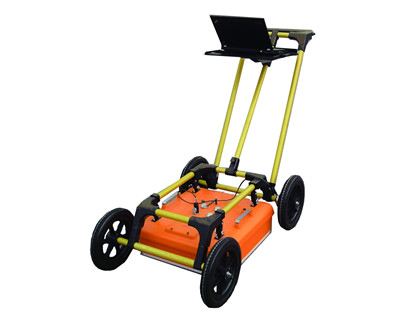

目前工程物探中所常用探地雷達方法是通過發射天線向地下發射高頻電磁波，通過接收天線接收反射回地面的電磁波，電磁波在地下介質中傳播時遇到存在電性差異的分界面時發生反射，根據接收到的電磁波的波形、振幅強度和時間的變化等特征推斷地下介質的空間位置、結構、形態和埋藏深度。

探地雷達按功能可分為

1.檢測各種材料，如巖石、泥土、礫石，以及人造材料如混凝土、磚、瀝青等的組成。

2.確定金屬或非金屬管道、下水道、纜線、纜線管道、孔洞、基礎層、混凝土中的鋼筋及其它地下埋件的位置。

3。檢測不同巖層的深度和厚度，

二、探地雷達野外工作方法技術有哪些

探雷器按攜帶和運載方式不同，分為便攜式、車載式和機載式三種類型。便攜式探雷器供單兵搜索地雷使用，又稱單兵探雷器，多以耳機聲響變化作為報*信號。車載式探雷器以吉普車、裝甲輸送車作為運載車輛，用于道路和平坦地面上探雷，以聲響、燈光和屏幕顯示等方式報*，能在報*的同時自動停車。它的探雷速度較快，適于伴隨和保障坦克、機械化*行動。機載式探雷器使用直升機作為運載工具，用于在較大地域上對地雷場實施遠距離快速探測。 　　

便攜式探雷器與車載式探雷器的工作原理主要有兩種：一種是利用探雷器輻射電磁場，使地雷的金屬零件受激產生渦流，渦流電磁場又作用于探雷器的電子系統，使之失去原來的平衡狀態，或者通過探雷器的接收系統檢測渦流電磁場信號，從而得知金屬物體(地雷)的位置。它能可靠地發現帶有金屬零件的地雷，但容易受到戰場上彈片等金屬物體的干擾。另一種原理是利用地雷與周圍土壤的介電常數等物理特性的差異，引起探雷器輻射的微波電磁場發生畸變，通過檢測畸變場信號來判斷地雷的位置。但土壤中的非地雷異物(如樹根)，土壤密度的突變，土壤中的空腔以及濕度的不均勻等，都可能引起虛假信號。因此，在使用上述兩種工作原理的探雷器時，都要輔以探雷針。后一種工作原理的探雷器，不適合在水下環境工作。機載式探雷器實際是一種諧波雷達，如美國的金屬再輻射雷達探測器，它是通過檢測地雷二次輻射的三次諧波來搜索地雷。它能夠排除地面反射波的干擾，可以遠距離發現撒布的地雷。
