大部分電廠為了保證整個廠內接地安全，均會在廠內區域建立大型的接地網，接地網是將多個接地體用接地干線連接成網絡，具有接地可靠，接地電阻小的特點，適合大量電氣設備接地的需要，在區域內建立接地網可以改進該區域內接地性能，降低區域內電氣設備的接地電阻，從而保證區域內電氣設備處于安全穩定的運行中。對于區域內電氣設備只需將其接地裝置連接在接地網的相應位置，即可實現設備的安全接地。所以當需要測試某臺電氣設備的接地是否可靠時，所需要測試的即是電氣設備與接地網之間的導通電阻而非普通意義上的接地電阻。

電廠內有許許多多的低壓配電柜，這些配電柜的接地方式都是直接與接地網連接，以保證配電柜的安全運行。在日常檢測中，我們需對配電柜的接地性能進行檢測，即需要測試配電柜與接地網之間的導通電阻。由于接地網跟地之間存在一定的接地電阻值，因此對于配電柜與接地網之間導通電阻大小的要求會更加嚴格，其導通電阻測試電流更要求5A以上，方可保證測試的準確性和可靠性。

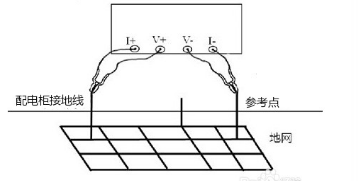

配電柜導通電阻的測試圖，如下圖所示：
