斷路器為什么要做回路電阻測試？

來源：愛儀器儀表網 發布時間：24-12-31 18:45 作者：陸翠翠瀏覽次數：69 分類：技術文章

北京康高特儀器設備導讀:斷路器作為電力系統中的重要開關設備，其主要功能是控制、保護和隔離電路。當電路中發生故障時，斷路器需要迅速動作切斷電流，確保系統的安全運行。
因此，斷路器的性能直接關系到電力系統的可靠性。而回路電阻測試則是評估斷路器性能的重要手段之一。

什么是回路電阻測試？

回路電阻是指斷路器主觸頭及其連接回路的導電部分的電阻值。在斷路器工作過程中，電流需通過這些導電路徑，因此其電阻值的大小對電流的傳導性能有直接影響。

回路電阻測試通過測量斷路器主觸頭閉合時的回路電阻，來判斷導電路徑的接觸性能是否良好。

回路電阻測試有哪些作用？

01確保接觸性能良好
回路電阻測試能夠直接反映斷路器導電回路的連接狀況，特別是動、靜觸頭之間的接觸狀態。長期運行過程中，觸頭可能因磨損、腐蝕或污染而導致接觸不良，從而增大回路電阻?；芈冯娮璧脑龃髸痣娔艿膿p耗，并導致觸頭局部發熱，甚至可能引發設備故障。
高壓斷路器的導電回路的電阻主要取決于斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在會增加導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，并在一定程度上影響短路電流的切斷能力。
因此，通過測量回路電阻，可以檢查接觸電阻的變化，從而判斷觸頭是否良好，以及導電性能的好壞。

02評估設備的運行狀態
回路電阻測試能夠反映斷路器內部導電回路的健康狀況。通過測試，可以了解設備的運行狀態、接觸狀態、健康狀態等，為設備的維護、修理和更新提供參考依據。

如果回路電阻值超出規范范圍，可能表明設備存在隱患。例如，連接部位的螺栓松動、觸頭表面氧化或損傷等問題，都可以通過測試提前發現，避免故障進一步惡化。

03預防嚴重事故
如果觸頭之間的接觸電阻過大，會在正常運行工作電流下發生過熱，尤其是在通過短路電流時，觸頭發熱更嚴重，可能燒傷周圍絕緣或造成觸頭燒溶黏接。這不僅會影響斷路器的跳閘時間和開斷能力，甚至可能引發拒動等嚴重事故。

因此，通過回路電阻測試，可以及時發現并解決這些問題，預防嚴重事故的發生。

04滿足行業標準要求
根據GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》以及DL/T618-2022《氣體絕緣金屬封閉開關設備現場交接試驗規程》等相關行業標準，斷路器需進行回路電阻測量，這是確保設備符合運行要求、保障電力系統安全穩定運行的重要措施。

上一篇：解析：電纜故障檢測儀如何與兆歐表結合使用？

下一篇：康高特工程師攜帶Megger FRAX驗收現場講解演示結合，用貼心服務贏得用戶認可！

相關推薦聽漏儀——濕土環境下快速定位管道漏點的聲學偵探回路電阻測試儀在變壓器穩定運行中的重要協助回路電阻測試儀在保障地鐵牽引供電安全的關鍵作用高頻電纜局放測試儀的創新應用：用心守護變電站的安全運行高頻電纜局放測試儀在高壓電力電纜中的精準定位與診斷

產品推薦

相關產品推薦

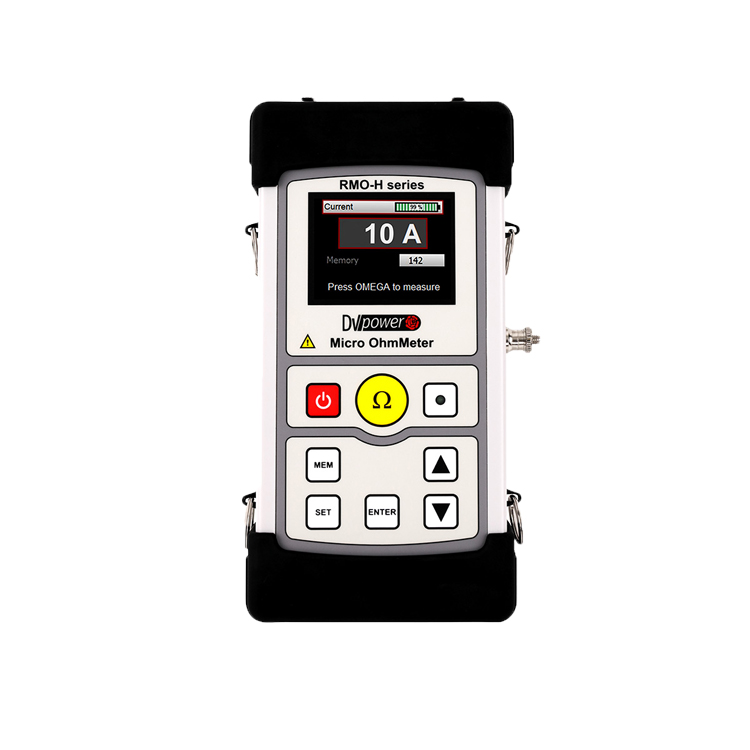

RMO-H系列手持式微歐計
