北京康高特儀器設備導讀：電流互感器是電力系統中不可或缺的重要設備，其主要作用是將一次電路中的大電流按比例轉換為較小的標準電流，供二次設備使用。這種轉換既能保護儀表和設備免受高電流沖擊，又能確保測量和保護的安全性和準確性。

電流互感器的作用

01 電流測量

在電力系統中，直接測量高電流是非常困難且危險的。電流互感器通過將高電流按比例轉換為標準的小電流，通常為5A或1A，從而使得電流的測量更加方便和準確。通過二次繞組的電流可以通過測量儀器進行測量，從而得到電力系統的電流參數。

02電流保護

電流互感器在繼電保護裝置中扮演著重要角色。當電力系統發生短路或過載時，電流互感器將異常的大電流轉換為標準信號，傳輸給保護裝置，保護裝置根據該信號迅速切斷故障線路，避免設備損壞或擴大事故范圍。

03 電流控制

在電力系統中，許多設備需要依靠電流來控制和調節，例如電動機、加熱器等等。通過將電流互感器與這些設備相連，可以實現對這些設備的*控制。

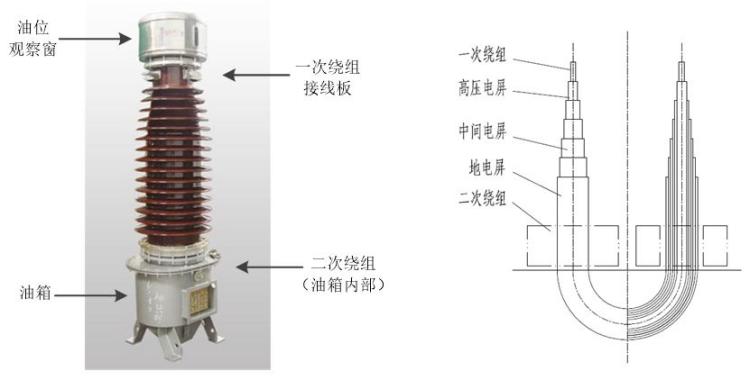

正立式電流互感器外觀與內部結構示意圖

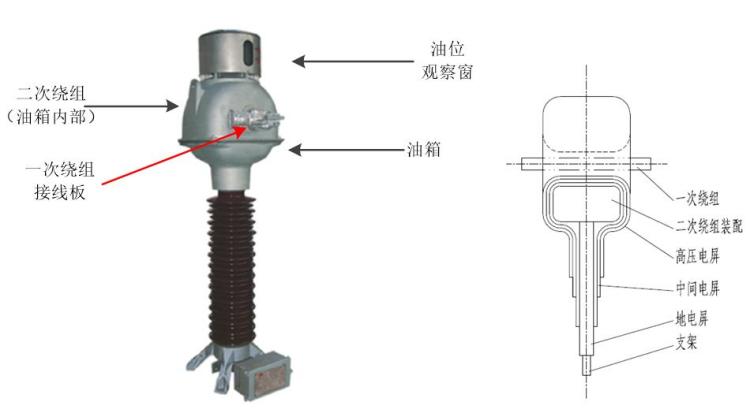

倒立式電流互感器外觀與內部結構示意圖

電流互感器的常見故障
