康高特應湖南省檢修星沙培訓基地的邀請，于21年10月18日至19日對湖南省電力公司沙坪500kV變電站1號、2號主變套管使用IDAX進行檢測。

隨著電網規模的不斷擴大，電力設備日趨增多，設備的運行狀態成為了運維部門關注的重點。對于電力變壓器、高壓套管、電流互感器等油紙絕緣型設備，其內部油老化及油紙受潮狀態對絕緣性能影響很大，進而影響到其整個生命周期。

而高壓套管作為電力變壓器、斷路器等電力設備的關鍵組成部分,其運行的可靠性對電網的安全穩定具有重要的影響。介電響應的頻域譜法（ＦＤＳ）其擁有抗干擾能力強、無損等特點能更靈敏、全面地反映油紙絕緣型設備內部油老化及油紙受潮狀態。

測試難點

變電站電磁環境復雜,存在大量工頻干擾信號,且在低溫下導致難以對介損結果進行準確的診分析。

本次試驗使用了IDAX對套管進行了測試，針對低溫的影響，IDAX自帶的分析軟件會改變固體絕緣和液體絕緣的幾何形狀來模擬每種可能的設計并使用了Arrhenius公式來計算和補償溫度對材料的影響。

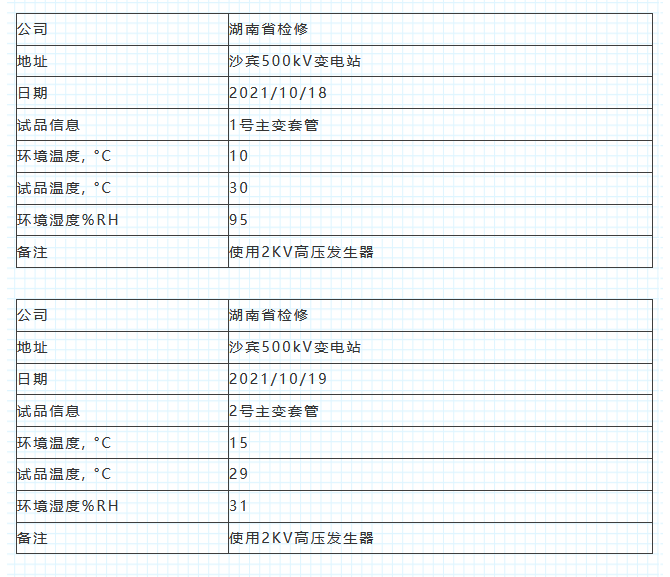

測試數據

測試結果

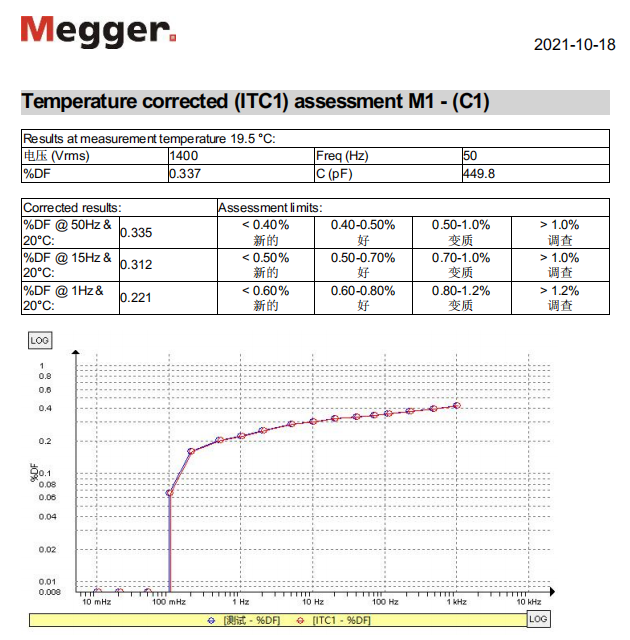

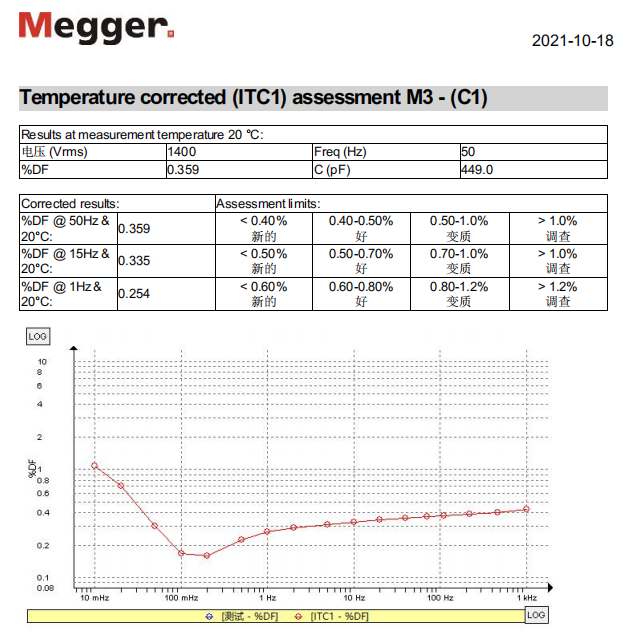

本次試驗通過1號主變套管的測試數據可以看出，1號主變套管數據符合標準。IDAX采用的分析軟件能夠根據介質譜曲線計算出變壓器和套管絕緣紙的水含量和絕緣油的介損，同時通過溫度補償功能，得到更*的數據。能夠在套管發生老化的早期及時發現。

IDAX采用介電頻率響應方法，從1mHz到1kHz變頻測試，通過50hz，15hz的兩種國際標準以及megger通過多年經驗得出的1hz標準，來多重評判套管的健康程度，與傳統工頻介損的50Hz單一判別方式相比，介電頻率響應更能有效排除干擾、低溫環境下給檢修測試工作帶來的測量誤差（數據波動），提高套管絕緣老化診斷的有效性與準確性。
