實測現場 | 明星產品再獲客戶點贊，500kV變壓器&20kV電纜“體檢”全記錄！

來源：愛儀器儀表網 發布時間：25-03-07 20:12 作者：陸翠翠瀏覽次數：42 分類：技術文章

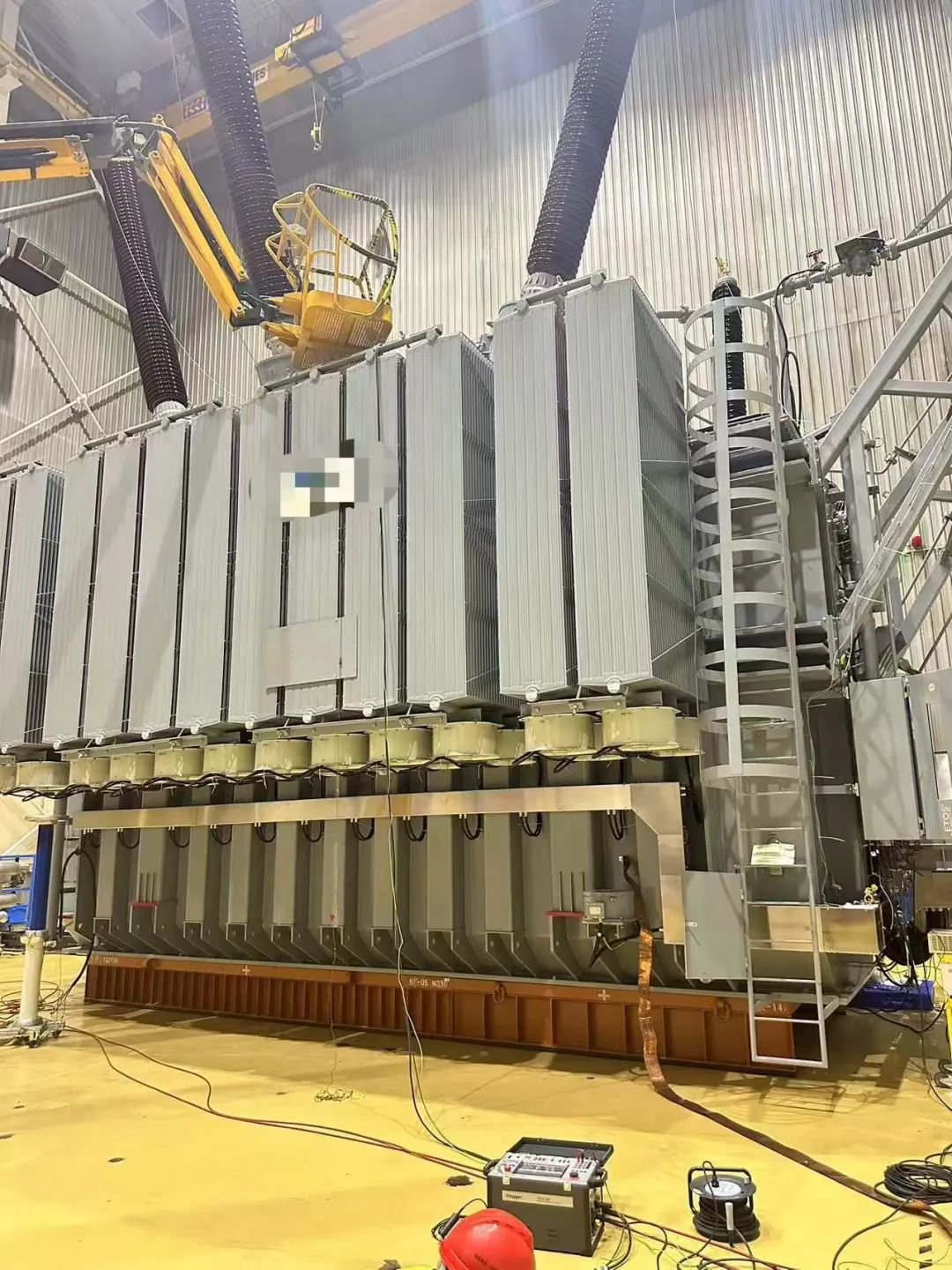

北京康高特儀器設備導讀：2025年3月4日，康高特工程師攜Megger品牌明星產品TRAX變壓器及變電站綜合測試儀赴廣東開展售前演示，進行500kV變壓器有載分接開關動態電阻、直阻及變比測試。

在現場，工程師通過TRAX對變壓器進行了全面“體檢”，在調檔過程中評估變壓器有載分接開關動態電阻變化曲線，結果顯示，TRAX不僅操作便捷、數據穩定，更在精度和效率上獲得了客戶的高度認可。

TRAX是一款多功能的變電站變壓器測試系統，能夠取代多種功能單一的測試設備。通過一次接線即可完成變壓器主要測試項目。可對變壓器（直阻、變比、退磁、介損、有載分接開關、短路阻抗、雜散損耗等）、互感器（變比、極性、勵磁特性、二次側負載測試、絕緣耐壓等）進行測試。

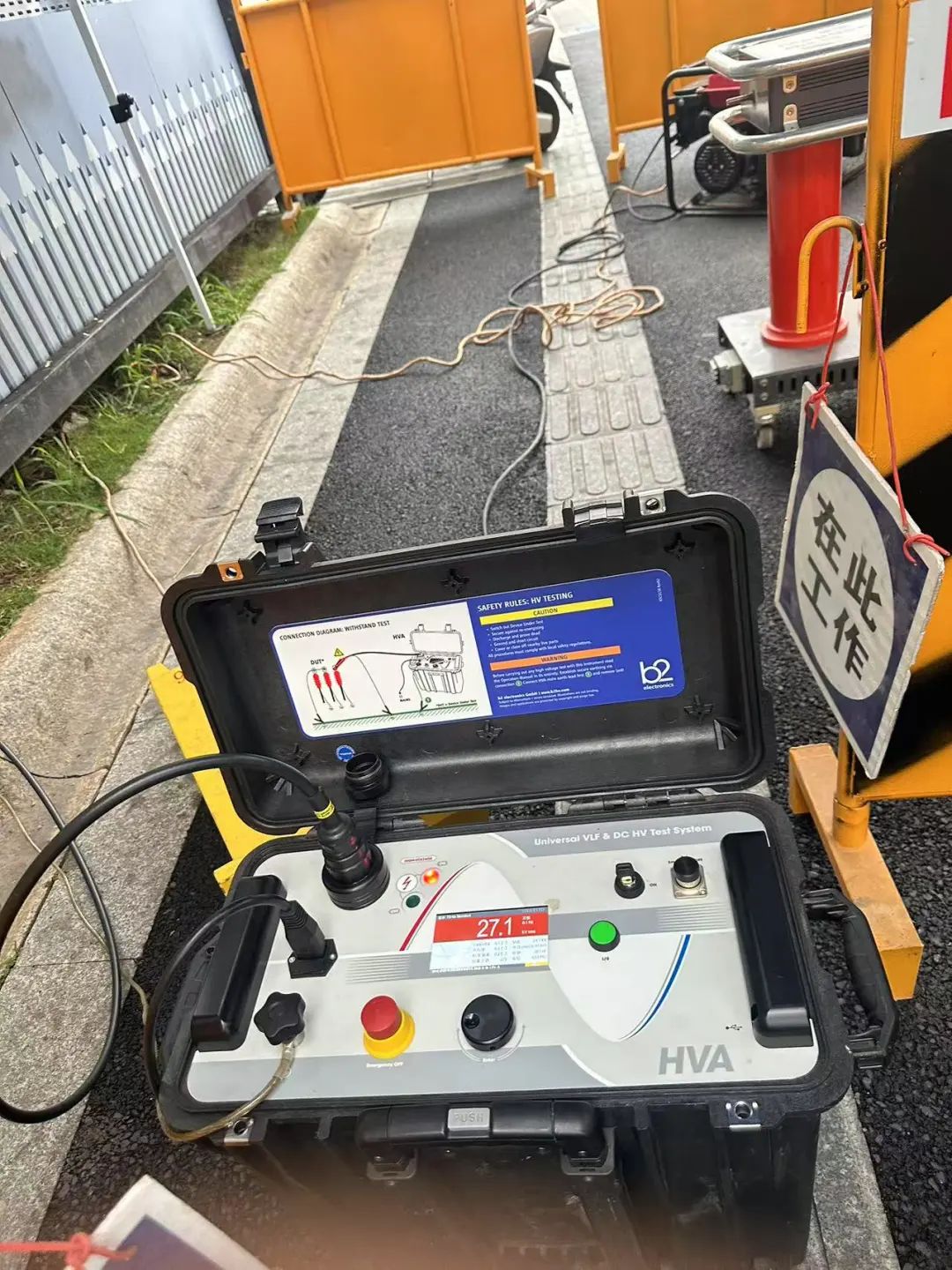

HVA45TD 超低頻耐壓介損測試系統，重量低體積小接線方便簡單，顯著縮短測試時間與成本。
0.1Hz超低頻耐壓會讓故障呈現得更加清晰，在0.1Hz頻率下對于10kV 300方電纜*大耐壓測試長度可達3.8km，*大介損測試長度可達12km。
儀器可輸出超低頻正弦波、方波、直流三種測試電壓，通過儀器定期對電纜進行介損測試，形成介損數據庫，可以幫助運維人員進行電纜介損歷史數據和發展趨勢比較，監測電纜的老化狀態。

現場案例 / 廣東某20kV配電線纜

3月5日康高特工程師馬不停蹄趕往另一家用戶方，配合開展20kV配電線纜超低頻介損測試。

本次測試共涉及三根電纜，通過HVA45TD快速完成了數據采集與分析。結果顯示，其中一根電纜疑似存在進水缺陷。
測試結論/ 該線纜AB兩相絕緣電阻值在試驗前后偏差較大，介損平均值及標準偏差都在需要注意范圍，C相絕緣電阻值在試驗前后偏差非常大，并且1.5U0電壓等級下發生了燃弧跳閘，疑似線纜有絕緣老化或絕緣層、接頭進水受潮缺陷。建議對該電纜停運，進一步通過做其他電氣試驗定位缺陷位置并及時處理，以免后續發生重大事故。
