北京康高特儀器設備導讀：2024年1月23日，康高特使用Megge IDAX300和VAX020,在南方電網廣州調峰調頻發電有限公司對500kV 1號主變高壓側套管ABC及中性點四根套管進行絕緣狀況試驗。

廣州調峰調頻發電有限公司套管FDS試驗

測試數據及分析如下：

A相

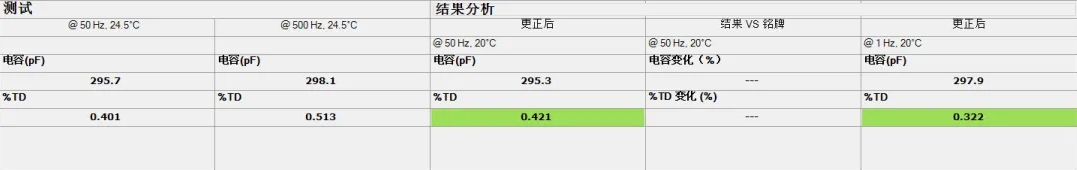

B相

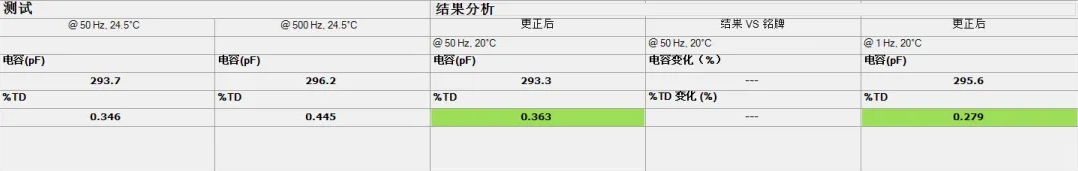

C相

中性點

如圖所示，四根套管的絕緣性能均處于新，從介損來看并無異常，電容和銘牌相比變化在正常范圍內。

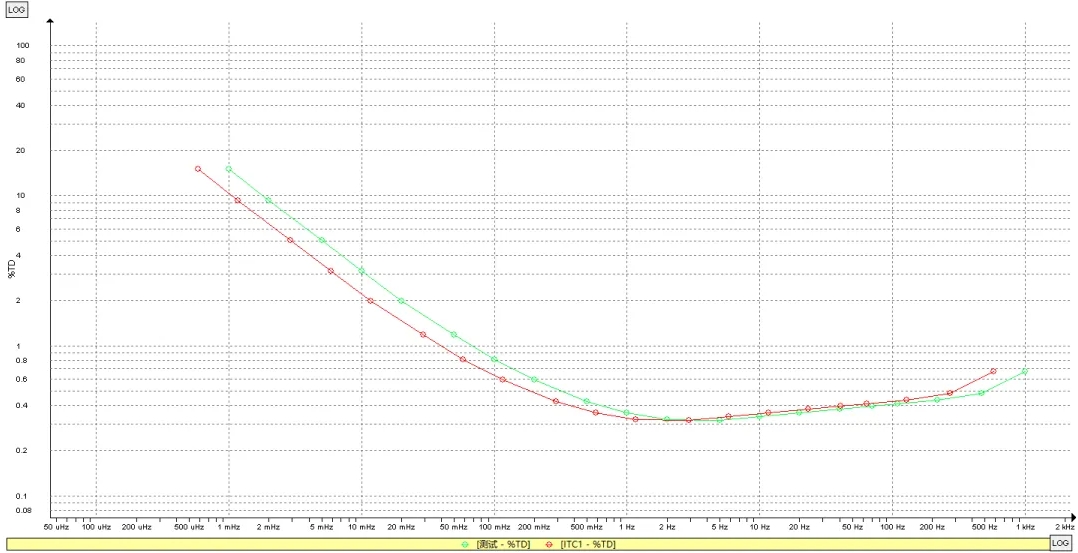

可以看到，測試結果曲線與模型曲線十分平滑且基本一致。模型曲線與測試曲線有偏移的原因是溫度不同。（介質譜分析測試的是各個不同頻率下的電容值和介損值，并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態，并且有助于判斷測試結果是否存在異常。介損隨頻率改變，從左到右頻率逐次增大。）

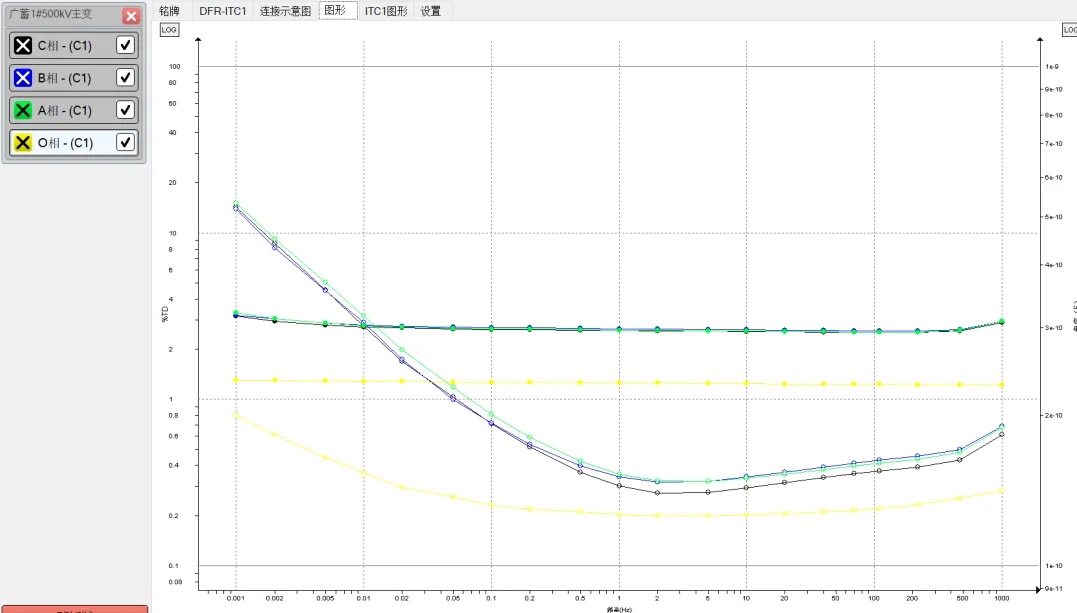

由圖中可以看到四根套管測量所得的*低點頻率均小于50HZ，表明四根套管絕緣狀態正常。（根據行業標準《油紙絕緣電力設備頻域介電譜測試導則》DL/T2231-2021)5.4測試結果的判斷，絕緣判斷分析:頻域介電譜測試異?？砂ń^綜紙(板)受潮、絕綜油電導率升高、蠟、游碳、腐蝕性硫等化學污染。油浸紙?zhí)坠艿呐袛喾椒闋顟B(tài)良好的絕緣局部*低介質損耗頻率點小于50HZ，絕緣較差的局部*低介質損耗頻率點高于50HZ，絕緣缺陷原因應結合其他電氣試驗和化試驗綜合判斷。）

介損-頻率曲線隨油紙含水量的增加呈現出整體的增加。從整體上看，水分含量越大則曲線增加幅度越大。在中低頻段（1mHz~10Hz）隨著含水量的增長其增長幅度較為明顯，復電容虛部變化趨勢與介損頻率曲線大致相同，而水分含量的增加對復電容實部的影響主要體現在中低頻段。如圖所示ABCO四根套管電容相間并無明顯變化差距。

測試結論：
★本次試驗套管絕緣良好，狀態正常。
