國內某10kV電纜

對某10/8.7kV XLPE三芯電纜進行DAC局部放電檢測和定位，該電纜全長420米，距離測試端240米處有一個熱縮中間接頭。

檢測發現該電纜在1.7U 0 時放電量達到3000pC以上，0.5U 0 時放電量達到5000pC以上，定位發現放電缺陷*在接頭處。

經過解體分析，該電纜內、外半導電管端口不整齊有突起，且端部未纏繞半導電帶形成坡口，外屏蔽層剝離不整齊，有突起是造成嚴重局部放電的原因。

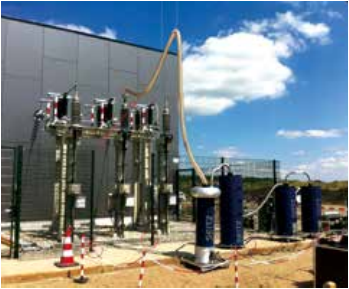

德國某電力公司110kV電纜

振蕩波頻率：75Hz

電纜電容量：0.8uF;

PD (IEC 60270)背景噪音<5pC

運行記錄：電纜頭運行6 年中故障

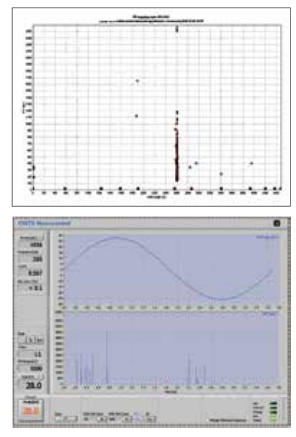

(IEC 60840振蕩波測試過程中PDIV > U 0 ，L3 PD (up to 200pC)

1.3 倍U 0 ，50 個振蕩電壓，沒有擊穿

但是接頭2 局放超過1000pC

更換接頭2 后，1.3 倍U 0 無局放
