OFIL SuperB 紫外成像儀變電站局部放電測試案例

來源：愛儀器儀表網 發布時間：24-05-08 10:28 作者：陸翠翠瀏覽次數：156 分類：技術文章

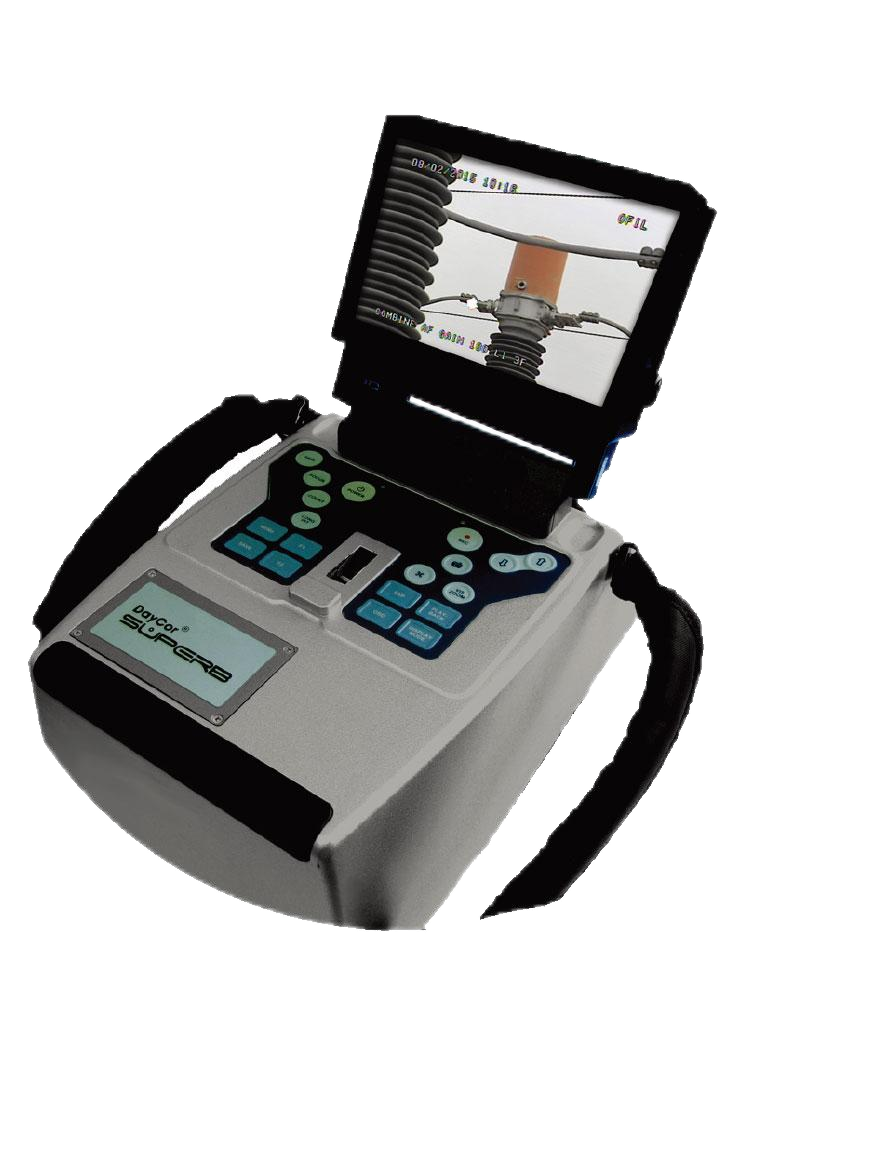

北京康高特儀器設備導讀：OFIL SuperB紫外成像儀采用了全日盲雙光譜紫外-可見光技術，具備雙通道，通過紫外光學系統，紫外探測器接收電氣設備電暈放電（或其他形式的放電）時產生的紫外線，來進行局部放電檢測，能夠提供*數據，顯示局放發生的具體位置。

變壓器局部放電

變壓器絕緣結構中，可能存在著一些絕緣弱點，它在一定的外施電壓作用下會首先發生放電，運行中的變壓器，其內部絕緣的老化及破壞，多是從局部放電開始。因此，定期進行局部放電檢測可以有效判斷變壓器的絕緣狀況，為電力設備的維護維修提供參考。

案例

? 神朔鐵路公司 ?

OFIL SUPERB紫外案例

2024年4月24日，赴神朔鐵路公司使用OFIL品牌的SuperB紫外成像儀對橋頭變電站2號主變的套管接頭、避雷器接頭、電纜接頭進行局部放電巡檢。

測試數據如下：

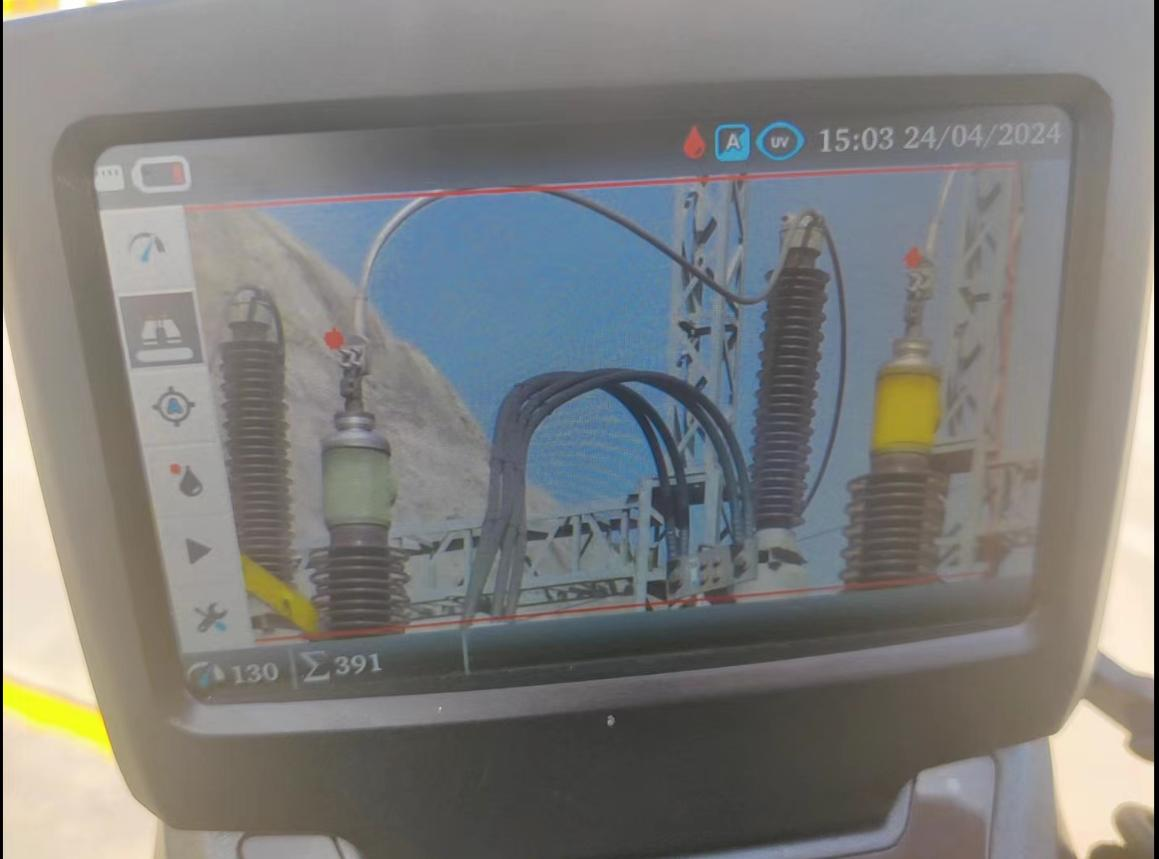

變壓器套管接頭-光子數391，測試距離小于5m，且框選內容為兩個接頭

OFIL SUPERB紫外

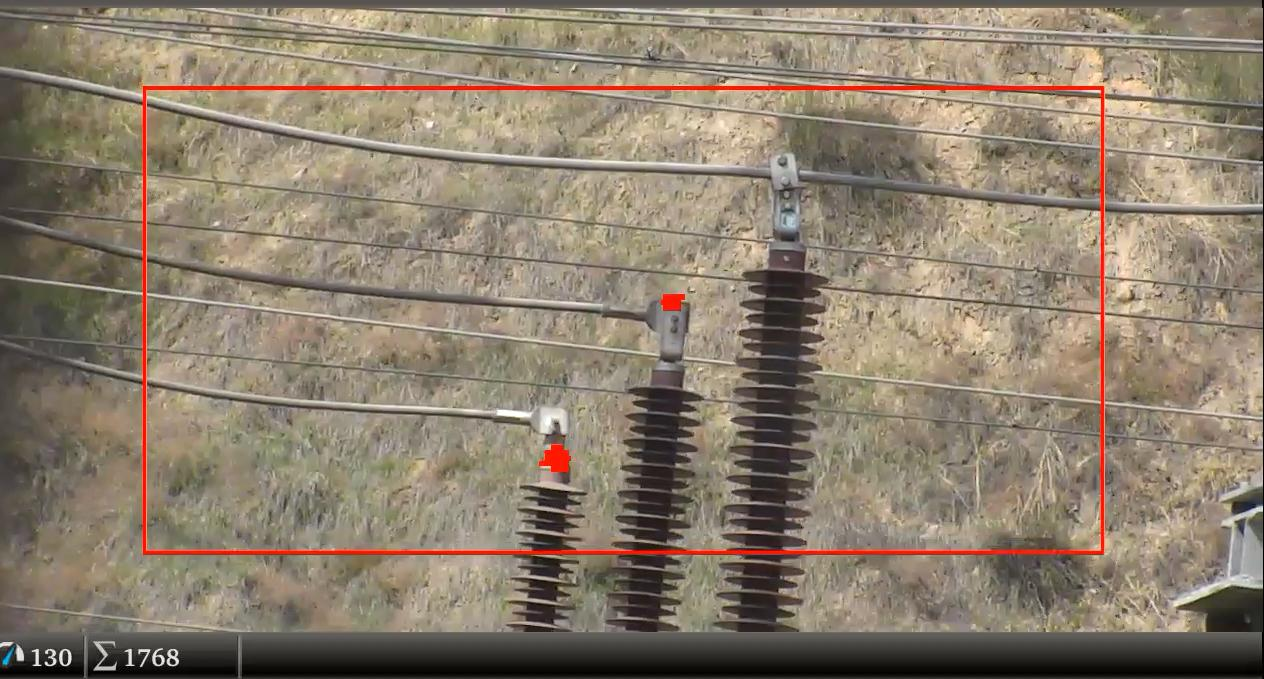

避雷器接頭-光子數1768，測試距離小于5m，且框選內容為三個接頭

OFIL SUPERB紫外

電纜接頭-無放電點

電力行業標準

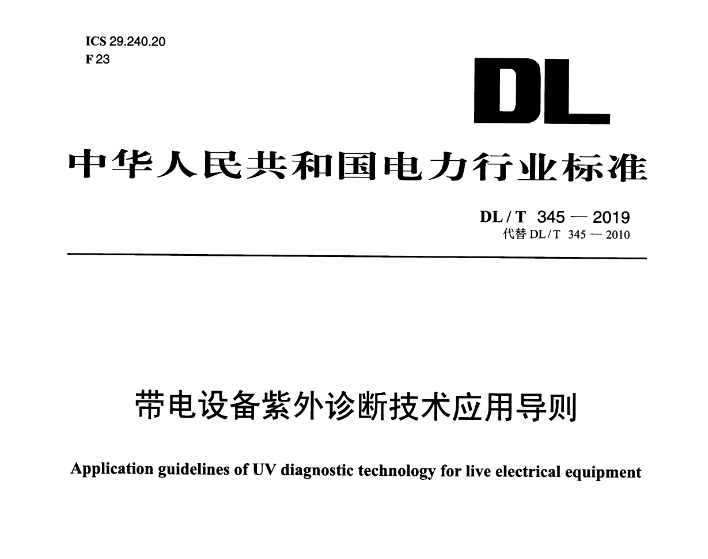

根據測試圖可知，放電位置均為金具部件，且連接位置放電屬于帶有螺絲部件的位置，電場不均勻?qū)е碌谋砻骐姇灧烹姟８鶕?jù)標準DLT345-2019《帶電設備紫外診斷技術應用導則》，結合導則附錄 C 中公式計算得出結果光子數，結果光子數值≤1000/min 屬于低強度放電的檔位。

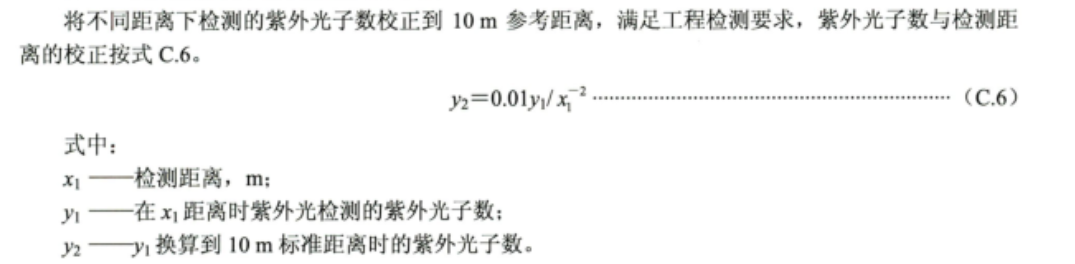

測試數據公式

測試結論：
★圖中所示放電情況為正常現象！
