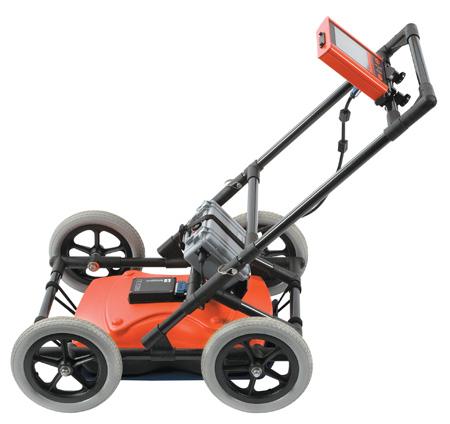

探地雷達(Ground Penetrating Radar，GPR)又稱透地雷達，地質雷達，是用頻率介于10^6-10^9Hz的無線電波來確定地下介質分布的一種無損探測方法。北京熙縝隆博環?？萍加邢薰窘?jīng)銷國外品牌的多型號的儀器儀表，歡迎撥打熱線電話010-68940148。

工作原理：

探地雷達方法是通過發射天線向地下發射高頻電磁波，通過接收天線接收反射回地面的電磁波，電磁波在地下介質中傳播時遇到存在電性差異的分界面時發生反射，根據接收到的電磁波的波形、振幅強度和時間的變化等特征推斷地下介質的空間位置、結構、形態和埋藏深度。

在壩體滲漏探測中，滲透水流使?jié)B漏部位或浸潤線以下介質的相對介電常數增大，與未發生滲漏部位介質的相對介質常數有較大的差異，在雷達剖面圖上產生反射頻率較低反射振幅較大的特征影像，以此可推斷發生滲漏的空間位置、范圍和埋藏深度。

應用范圍：

探地雷達可用于檢測各種材料，如巖石、泥土、礫石，以及人造材料如混凝土、磚、瀝青等的組成。雷達可確定金屬或非金屬管道、下水道、纜線、纜線管道、孔洞、基礎層、混凝土中的鋼筋及其它地下埋件的位置。它還可檢測不同巖層的深度和厚度，并常用于地面作業開工前對地面作一個廣泛的調查。

技術參數：

1)雷達系統控制器計算機(工業一體式專用電腦，強抗震性能設計)：

　處理器：Intel Celeron 400MHz或更好配置

　雷達界面卡：專用

　內存：≥512MB

　硬盤(編程和存儲)：≥4G

　顯示器： 10.4英寸超高亮度透反射日光下可讀彩色液晶顯示器

　電源：10.5～18 VDC@ 45W(室內可交流電直接供電，室外可由充電電池提供電源)

　基于Windows XP操作系統的全屏幕菜單系統，內置雷達數據采集和處理控制軟件

　觸摸屏界面，可外接使用鍵盤和鼠標

　提供以下輸入/輸出端口：雷達界面接口，兩個USB接口，電源接口

2)天線控制單元：

　總體動態范圍：>130dB

　接收器動態范圍：>90dB

　*小時間范圍：6.3ns

　*大時間范圍：820ns

　脈沖重復時間：1μs

　有效帶寬：3GHz

3)可與100MHz、250 MHz、500 MHz、1000 MHz和2000 MHz屏蔽天線配合使用，以滿足不同的探測深度要求。
