北京康高特奔赴電纜廠進行35kV電纜耐壓局放檢測|HVA60+PDTD60超低頻三合一測試系統

來源：愛儀器儀表網 發布時間：23-10-30 11:57 作者：陸翠翠瀏覽次數：97 分類：技術文章

北京康高特儀器設備導讀：耐壓測試是一種無破壞性的測試，它用來檢測經常發生的瞬態高壓下產品的絕緣能力是否合格。它在一定時間內施加高壓到被測試設備以確保設備的絕緣性能足夠強。

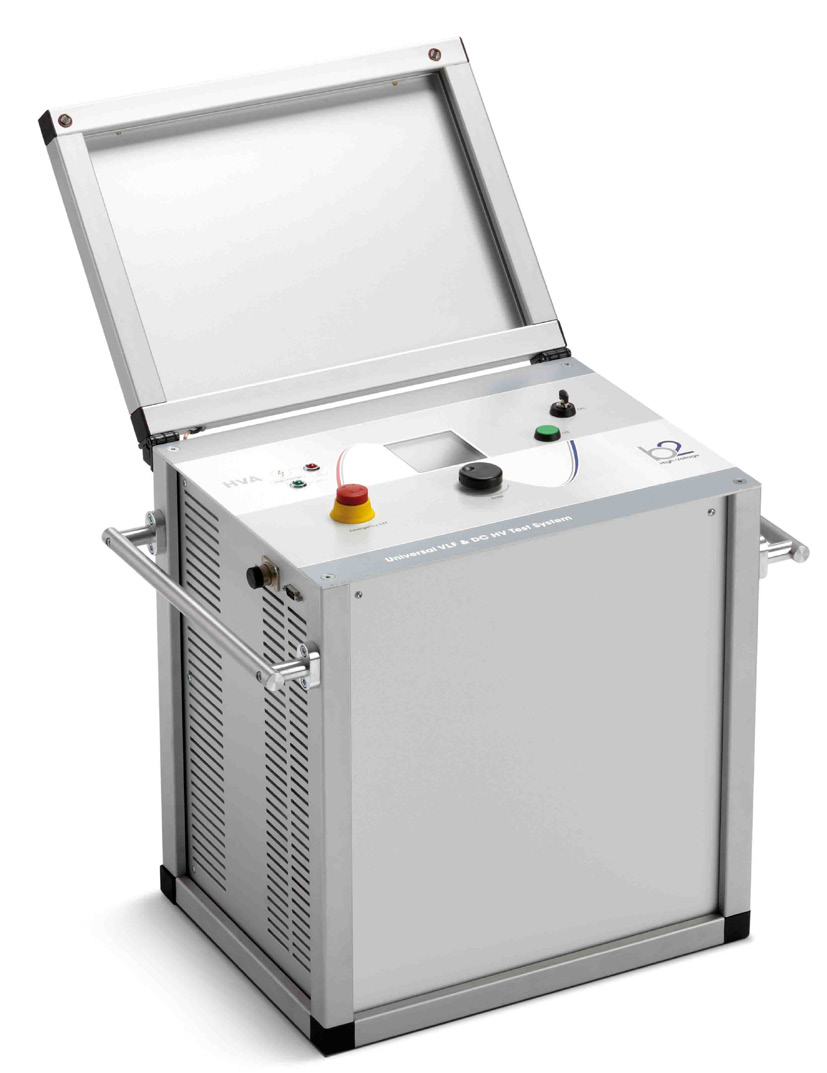

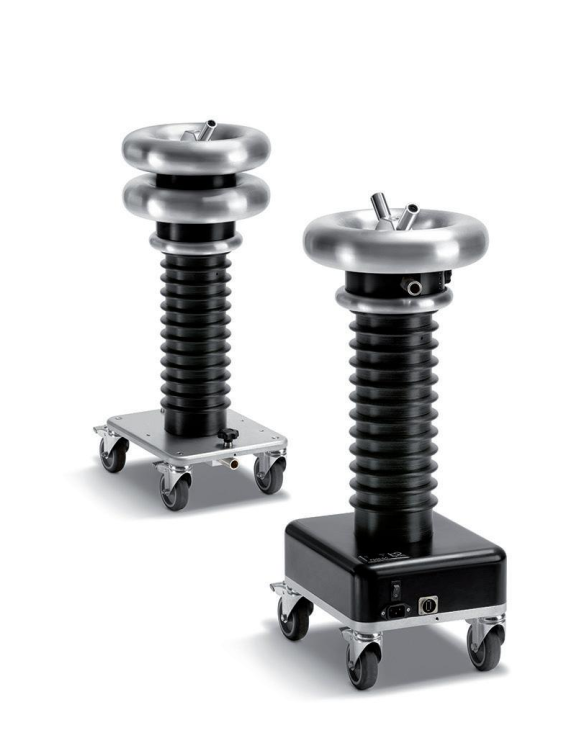

HVA60+PDTD60超低頻三合一測試系統 電纜耐壓局放檢測

當絕緣發生局部放電，在給被測設備施加電壓時，隨著電壓升高達到局放條件，內部缺陷會進一步增大，下圖可以看到0.1Hz和50Hz不同電壓下點數的增長速率，因此對于電纜局放一旦確認是內部產生，往往需要迅速做出處理，以免絕緣缺陷迅速擴大，導致絕緣擊穿，致使其發生故障。

所以要定期對電纜進行耐壓和局放檢測，確保電纜的絕緣性能良好，維護電力系統安全穩定運行。

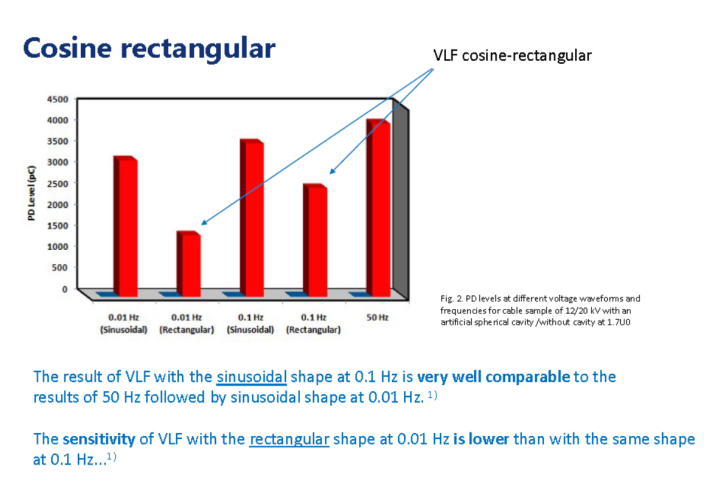

經過國內外多年的理論和實踐證明，0.1Hz輸出頻率下的局放增長量與在工頻輸出頻率下的局放增長量基本等效。
因此采用0.1Hz替代工頻進行耐壓試驗，不但能夠達到同樣的效果，測試儀器的體積相比之下還會大大縮小，重量大幅減輕，功率只需要工頻的1/500。

HVA60的峰值電壓為62kV,有效值電壓為4

4kV，滿足國網企業標準《Q/GDW11838-2018配電電纜線路試驗規程》中10kV電纜耐壓測試的要求，按照3U0(26.1kV)、15分鐘的測試方法對10kV電纜進行耐壓測試，并且HVA60在0.1Hz頻率下的負載為1.0μF，所以測試電纜長度可以達到7KM。
同時集成局放介損測試單元PDTD60,可以完成35kV以下電纜的介損、局放測試。

案例

電纜廠

?某電纜廠 ?

2023年9月15日，某電纜廠35kV橡膠電纜，電纜長度：735米。絕緣數據：電容210.68nF，絕緣127.15MOhm，頻率0.10Hz，*大噪聲電壓226.59mV。電纜具備加壓條件。

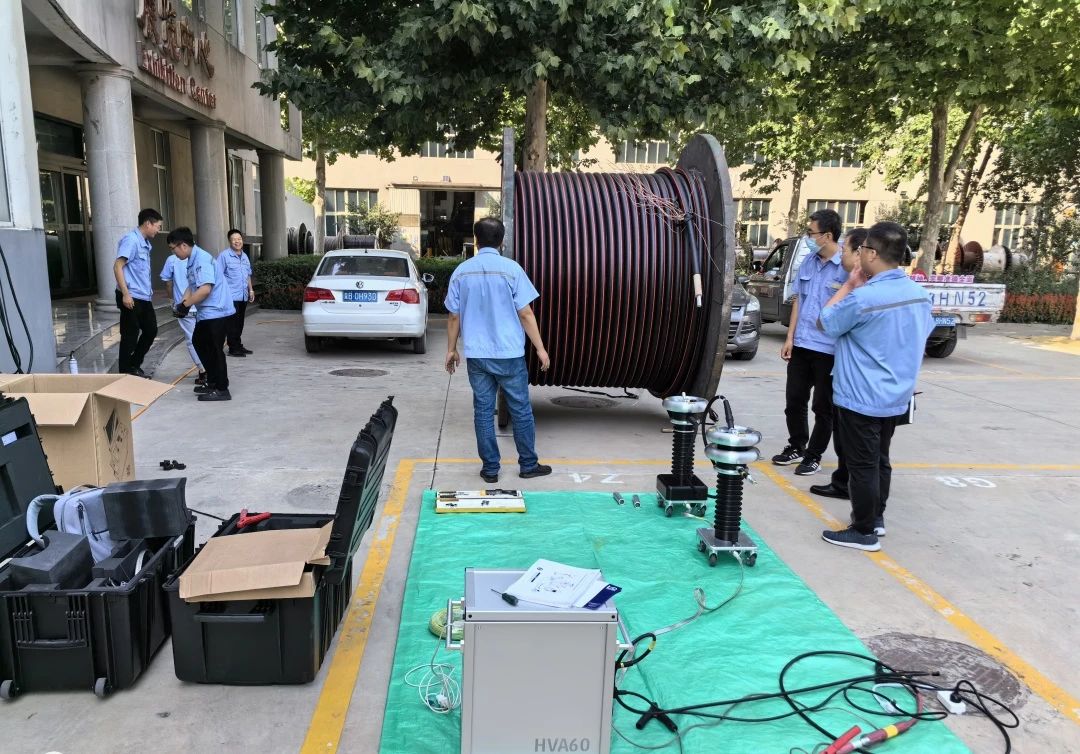

HVA60+PDTD60 超低頻三合一測試系統 測試現場

測試電壓設定4個梯度11kV-22kV-33kV-44kV，加壓發現局放的起始電壓為33kV。
電纜400m左右位置發生了4簇，遠端730m左右位置發生了兩簇信號。

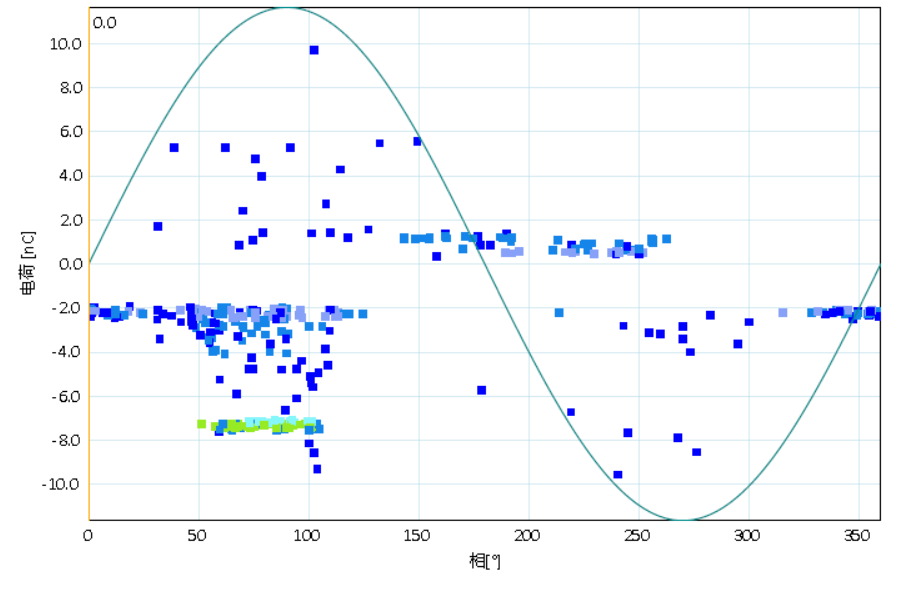

HVA60+PDTD60 超低頻三合一測試系統測試信號

HVA60+PDTD60 超低頻三合一測試系統 數據圖

測試結論：

HVA60+PDTD60 超低頻三合一測試系統 測試結論1

HVA60+PDTD60 超低頻三合一測試系統測試結論2

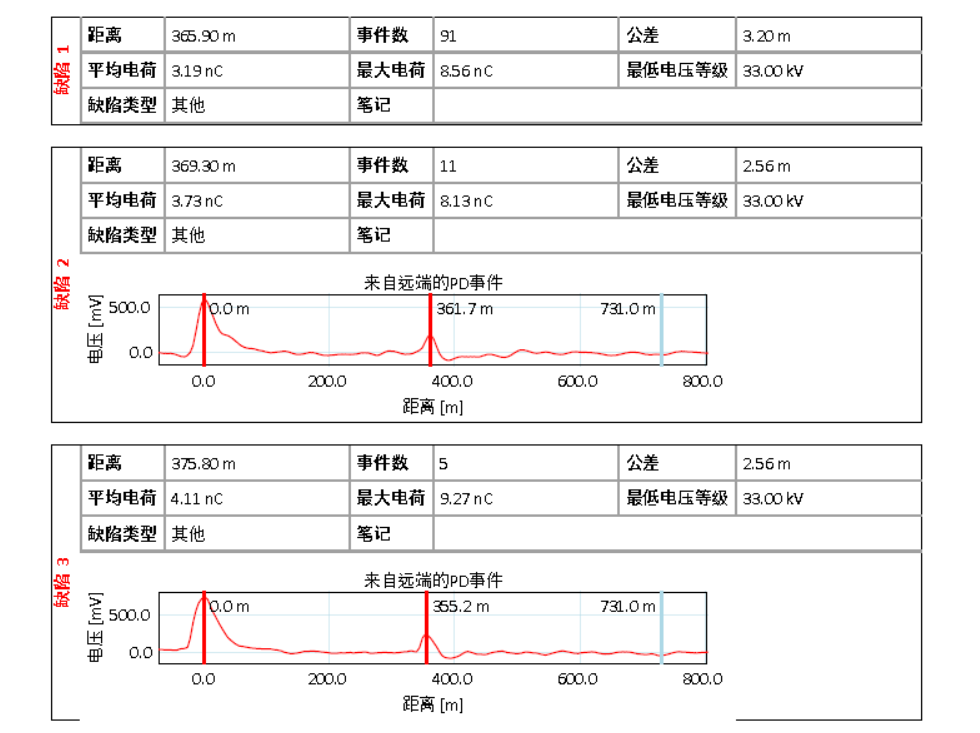

通過判斷數據得出：缺陷1、2、3、4為一組信號，發生在電纜中間，而缺陷5和6為一組信號發生在電纜遠端。

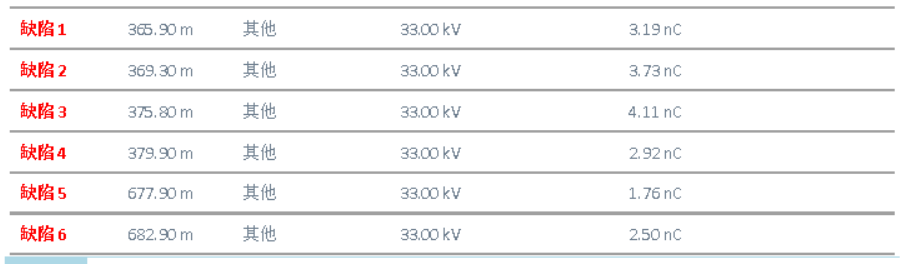

HVA60+PDTD60 超低頻三合一測試系統 *終顯示結論

★缺陷1、2、3、4為一組信號，發生在電纜中間，結合PRPD來看疑似沿面放電和較為稀疏與電壓角度呈特征關系的內部放電；
★缺陷5和6為一組信號發生在電纜遠端，因遠端未安裝均壓，為電暈信號這里不進行分析。
