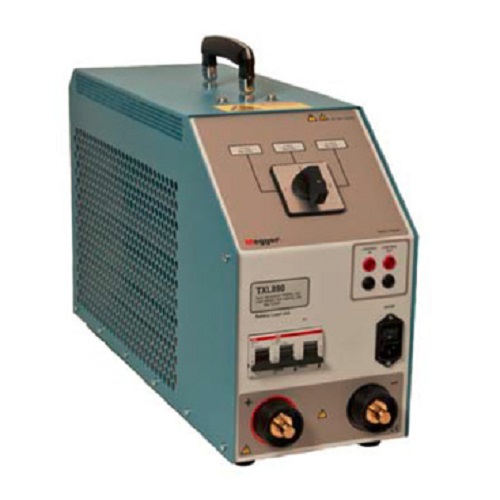

TXL870 TORKEL 蓄電池測試額外負載設備

型號：TXL830/TXL850/TXL870 TORKEL 蓄電池測試額外負載設備

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備 由愛儀器儀表網代理，它的設計是與 TORKEL 電池負載測試儀一同使用。其用途是在恒定電流或恒定功率測試時提供較高的負載電流。TORKEL 和 TXL 額外負載設備共同組成能夠?qū)Ω哌_(dá)數千安的電流的蓄電池進行放電的系統?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備介紹：

這些電阻式額外負載不具備任何調節功能，專為與 TORKEL 電池負載單元配合使用而設計。其用途是在恒定電流或恒定功率測試中提供更高的負載電流。TORKEL 與 TXL 額外負載共同構成一個系統，該系統能夠以高達數千安培（kA）的電流對蓄電池進行放電。TXL 額外負載直接連接到蓄電池，TORKEL 則使用鉗形電流表測量總電流。當 TORKEL 停止工作時，TXL 額外負載會自動關閉。

TORKEL/TXL 系統示例（一）

*大恒定電流（安培）	TORKEL 單元數量	TXL 單元數量
TORKEL 820 + TXL830，12 伏蓄電池（6 節單體）1	-	-
234	1	1
571	1	4
918	1	6
TORKEL 820 + TXL830，24 伏蓄電池（12 節單體）1	-	-
495	1	1
1170	1	4
1890	2	6
TORKEL 820 + TXL850，48 伏蓄電池（24 節單體）1	-	-
499	1	1
1189	1	4
1918	2	6

1 每節單體蓄電池從 2.15 伏放電至 1.8 伏

為并行功率測試提供更高的負載電流
放電過程由 TORKEL 單元控制
直接與被測試蓄電池連接

TORKEL/TXL 系統示例（二）

*大恒定電流（安培）	TORKEL 單元數量	TXL 單元數量
TORKEL 840/860 + TXL830，24 伏蓄電池（12 節單體）1	-	-
263	1	1
670	2	2
1005	3	3
TORKEL 840/860 + TXL850，48 伏蓄電池（24 節單體）1	-	-
264	1	1
909	2	3
TORKEL 840/860 + TXL870，110 伏蓄電池（54 節單體）1	-	-
188	1	1
532	2	4
845	2	8
TORKEL 840/860 + TXL870，120 伏蓄電池（60 節單體）2	-	-
194	1	1
557	2	4
895	2	8
TORKEL 840/860 + TXL870，220 伏蓄電池（108 節單體）1	-	-
94	1	1
266	2	4
423	2	8

1 每節單體蓄電池從 2.15 伏放電至 1.8 伏2 每節單體蓄電池從 2.15 伏放電至 1.75 伏

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備應用場景

TORKEL 與額外負載 TXL 配合使用，適用于需要對蓄電池進行高電流放電測試的場景，例如高壓變電站和工業環境中的蓄電池性能檢測等。

TXL830/TXL850/TXL870訂購信息

物品	零件編號
適用于 TORKEL 系統的額外負載
TXL830	BS-59093
TXL850	BS-59095
TXL870	BS-59097
電纜組
適用于 TXL830 和 TXL850
2 組 ×3 米，70 平方毫米，270 安，帶電纜接線片。*大 100 伏。5 千克	GA-00554
適用于 TXL870
2 組 ×3 米，25 平方毫米，110 安，帶電纜接線片。*大 480 伏。3 千克	GA-00552

TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備

以下規格在額定輸入電壓和環境溫度為 + 25°C（77°F）的條件下有效，規格如有變更，恕不另行通知。

環境要求

項目	具體參數
應用領域	該儀器適用于高壓變電站和工業環境
工作溫度	0°C 至 +40°C
存儲與運輸溫度	-40°C 至 +70°C
濕度	5% - 95% 相對濕度，無冷凝
CE 認證	符合低電壓指令（LVD）2006/95/EC、電磁兼容性指令（EMC）2004/108/EC

負載部分

項目	具體參數
電源電壓	100 - 240 伏交流，50/60 赫茲
功耗	*大 75 瓦（W）
保護功能	熱斷路器、自動過載保護
尺寸	儀器：210×353×600 毫米；運輸箱：265×460×750 毫米
重量	儀器：13 千克；含運輸箱：21.4 千克
電纜組（TXL830 和 TXL850 適用）	2 組 ×3 米，截面積 70 平方毫米（mm2），額定電流 270 安培（A），帶電纜接線片；*大電壓 100 伏（V）；重量 5 千克
電纜組（TXL870 適用）	2 組 ×3 米，截面積 25 平方毫米（mm2），額定電流 110 安培（A），帶電纜接線片；*大電壓 480 伏（V）；重量 3 千克

各型號核心參數對比

參數	單位	TXL830	TXL850	TXL870
*大直流電壓	伏（V）	28	56	140 / 280
*大電流	安培（A）	300	300	140 伏時 112；280 伏時 56
*大功率	千瓦（kW）	8.3	16.4	15.8
內部電阻（3 檔選擇開關）	-	-	-	-
檔位 1 電阻	歐（Ω）	0.275	0.55	4.95
檔位 1 對應電流 - 電壓 - 單體配置	-	100 安（27.6 伏，12 節 ×2.3 伏）；78.5 安（21.6 伏，12 節 ×1.8 伏）	100 安（55.2 伏，24 節 ×2.3 伏）；78.5 安（43.2 伏，24 節 ×1.8 伏）	50.1 安（248.4 伏，108 節 ×2.3 伏）；39.2 安（194.4 伏，108 節 ×1.8 伏）
檔位 2 電阻	歐（Ω）	0.138	0.275	2.48
檔位 2 對應電流 - 電壓 - 單體配置	-	200 安（27.6 伏，12 節 ×2.3 伏）；156 安（21.6 伏，12 節 ×1.8 伏）	200 安（55.2 伏，24 節 ×2.3 伏）；156 安（43.2 伏，24 節 ×1.8 伏）	-
檔位 3 電阻	歐（Ω）	0.092	0.184	1.24
檔位 3 對應電流 - 電壓 - 單體配置	-	300 安（27.6 伏，12 節 ×2.3 伏）；235 安（21.6 伏，12 節 ×1.8 伏）	300 安（55.2 伏，24 節 ×2.3 伏）；235 安（43.2 伏，24 節 ×1.8 伏）	100 安（124.2 伏，54 節 ×2.3 伏）；78.4 安（97.2 伏，54 節 ×1.8 伏）

Megger TXL830/TXL850/TXL870 TORKEL 蓄電池測試系統的額外負載設備文檔
