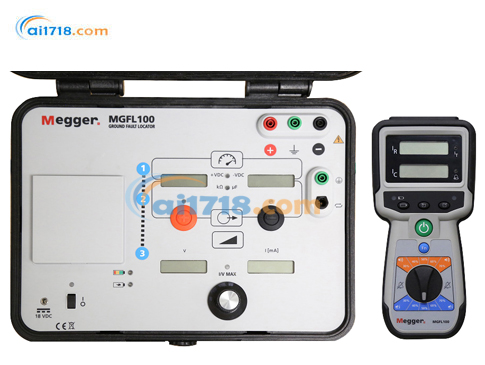

美國MEGGER　 MGFL100 電池接地故障定位儀

型號： MGFL100 電池接地故障定位儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

MEGGER MGFL100 電池接地故障定位儀由愛儀器儀表網代理，可在未接地的直流和交流系統、直流電池系統以及受保護的 IT 網絡上定位接地故障。它還會在發現真正的故障時發出*報，同時自動區分真正的故障電流和雜散系統電容吸收的無功電流。

MGFL100 電池接地故障定位儀產品描述

MGFL100 可在未接地的直流和交流系統、直流電池系統以及受保護的 IT 網絡上定位接地故障。它還會在發現真正的故障時發出*報，同時自動區分真正的故障電流和雜散系統電容吸收的無功電流。

MGFL100 測量接地故障電阻、系統電容、實際故障電流和無功泄漏電流。它還可以定位由于進水導致的高阻抗接地故障，以及具有高泄漏電流的系統的接地故障。 MGFL100通過在找到具有真正接地故障的電路時發出*報，使接地故障定位變得快速和容易。設備不需要復雜的噪聲或電容調諧，可使用輕型發射器和接收器輕松追蹤故障。用戶可透過設置密碼保護的電壓和電流限制，以確保永遠不會在系統中輸入過多的電流。

MGFL100 還可以讓您通過直接耦合到線路來追蹤接地短路故障或接地故障。這可以使用耦合濾波器離線或在線完成。

MGFL100 電池接地故障定位儀核心功能

■ 識別出真正的故障時發出*報

■ 直接測量電阻和雜散電容
■ 直接測量故障電流和漏電流
■ 可調的電流和電壓限制
■ 關閉交流電源或內置電池
■ 定位高達 400 kΩ 的故障
■ 定位交流或直流系統的故障
■ 在高達 600V 的系統上運行

MGFL100 電池接地故障定位儀特點與優勢

單個接地故障通常不會影響系統運行，但第二個接地故障會帶來設備部分或完全停運的高風險。因此，必須盡快定位并修復所有接地故障。MGFL100 可通過直接耦合至線路實現故障追蹤，既可以離線操作，也可通過耦合濾波器在線操作。
產品特點與優勢
直接測量（無需調諧）：
故障電阻
故障電流
泄漏電容
泄漏電流
存在真實接地故障的電路會觸發*報
帶熔斷器的測試線（具備電弧閃光防護功能）
可調節電流與電壓限值（避免斷路器跳閘）
測量數據存儲與調用功能（隨時可查參考數據）
適用于交流或直流系統（通用性強）

應用場景
不接地（直流）電池組
變電站
鐵路系統
（交流）IT 網絡
院
船舶系統
工業設施

核心功能補充說明
直接測量：開始追蹤故障前，MGFL100 發射器會先測量總故障電阻與泄漏電容。這不僅能顯示故障的實際電阻值，還可判斷是否會因泄漏電流產生 “虛假短路”（phantom shorts）。接收器會直接測量電阻性故障電流與泄漏電流。找到真實接地故障時，MGFL100 會同時發出視覺和聽覺*報，而不會對電容泄漏電流所在的電路誤報。用戶可輕松識別存在真實電阻性故障的電路，避免追蹤 “虛假故障”。整個過程無需調諧，測量自動完成。
帶熔斷器的測試線：發射器測試線的連接器處內置熔斷器，保障操作安全。連接電池組時，電弧閃光（ARC flash）始終是潛在風險 —— 電池組屬于直流系統，無過零點可抑制電弧閃光，而帶熔斷器的測試線會在危險發生前斷開，避免失誤升級為事故。
可調節電流與電壓限值：支持同時設置電壓和電流限值，確保兩者均不超過電路額定值。限值帶密碼保護，可防止誤操作修改，從而避免斷路器意外跳閘。
靈活供電：發射器支持交流供電或電池供電，可在任意場景下進行故障定位。
故障側識別：MGFL100 可識別電池組中存在接地故障的一側，無需額外使用數字萬用表（DMM）。
低頻信號輸出：MGFL100 輸出 5.12Hz 交流信號用于故障追蹤，適用于有噪聲的系統。該交流輸出不會像直流脈沖輸出那樣觸發直流斷路器，且低頻特性使其可在 16.67Hz 低頻系統上運行。
多系統適配：可定位不接地直流系統（包括高電阻中點接地系統）或 IT 接地交流系統（需搭配可選 IT 隔離濾波器）中的故障；接收器還可追蹤任意系統中的交流線路電流。

MGFL100訂購信息
Item (Qty)	Cat. No.
MGFL100 “Includes MGFL100 Transmitter, Fused transmitter leads with different size clips, safety ground, AC Adapter, Receiver, 2” current clamp and receiver / transmitter sync cable	MGFL100
Included Accessories
Transmitter	1011-259
Receiver	1011-261
Fused Transmitter Leads	1013-440
Transmitter AC Adapter	1014-426
Transmitter Rechargeable Batteries	90028-218
ICLAMP current sensor	1011-353
Receiver 9V battery	23415
Sync Cable	1011-540
Transmitter Safety Ground	1011-352
Carry Bag	2012-180
Optional Accessories
Magnetic Strap for receiver	1010-013
Clip on Strap for receiver	1012-068
Active CT	1013-424
Capacitive Pick Up	1011-354
Wide CT	1014-472
IT Filter	1014-289
Stand Alone Charger	90037-318

MGFL100電池接地故障定位儀規格
輸入功率
交流適配器
輸入	90 – 264
輸出	18 VDC
電池
鋰離子型
日常使用	4小時/外部充電時間<8小時
發射機輸出電壓和電流
范圍	0-50V
范圍	0-160mA
發射機電壓測量
范圍	0-50V
*度	+/-5% reading ± 2 LSD
變送器電阻測量
距離	0-400KΩ
精度	(±10 ± 280 x RC)% ± 1 LSD
變送器電容測量
距離	0至19.99μf
精度	±20%±（0.0027/R）fd±1LSD
接收機電流電阻測量
距離	0-160mA
精度	±5% of reading ± 0.01 x IC ± 2 LSD
接收機電容式電流測量
范圍	0-160mA
精度在 5.12Hz	±5% of reading ± 0.01 x IR ± 2 LSD
精度在 50/60Hz	+/-5% reading ± 2 LSD
環境
運行	0° C to 50° C (32° F to 122° F)
接收	-20° C to 60° C (-4° F to +140° F)
相對濕度	0-95% non-condensing
海拔	<2000m (600V CAT IV) 2000-4000m (600V CAT III)
包裝
IP51加固塑料外殼
顯示器（發射機和接收器）
液晶顯示器
安全/EMC/振動
符合IEC610101、CE、CAT IV @ 600
電磁干擾	CISPR 11 Group 1 class A for emissions.
電磁干擾	IEC 61326-1 Table A.1 for immunity.
振動	MIL-STD-810G
重量/尺寸
變送器尺寸	36.1 x 30.5 x 19.5 cm (14.2” x 12.0” x 7.65”)
接收器尺寸	22.1 x 10.4 x 5.1 cm (8.7” x 4.1” x 2.0”)
變送器重量	6.00 kg (13.2 lbs). (with batteries installed)
接收器重量	1.00 kg (2.2 lbs) (with batteries installed)
接收機	0.66 lb (0.3 kg)
合規性 IEC61010-1 CE UKCA 認證
