頻域介電譜技術在低頻下對絕緣缺陷更靈敏！IDAX再次展示實力，成功交付！

來源：愛儀器儀表網發布時間：24-09-09 14:30 作者：陸翠翠瀏覽次數：79 分類：技術文章

北京康高特儀器設備導讀：近日，康高特成功完成南方某省MEGGER IDAX變壓器抗干擾絕緣診斷分析儀的培訓演示任務，順利通過驗收試驗，成功交付！

IDAX變壓器抗干擾絕緣診斷分析儀的培訓演示任務

絕緣性能影響變壓器套管工況

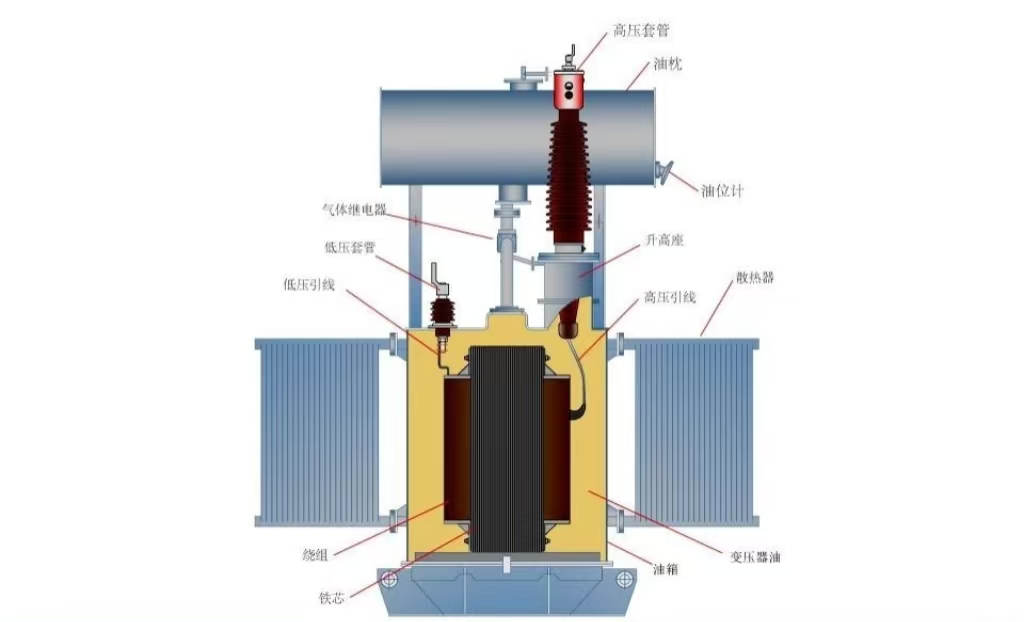

電力變壓器是電氣系統中實現電能轉換及傳輸?shù)年P鍵設備，其安全性直接關系到整個電力系統的穩定運行。變壓器主要由鐵芯、線圈、絕緣材料、油箱、儲油柜以及絕緣套管、分接開關和氣體繼電器、散熱器等組成。

變壓展示

隨著變壓器運行年限增長，其絕緣性能不可避免地會逐漸劣化，直接對變壓器的工作狀態產生影響，并進一步影響電網的穩定運行。據統計，在110kV及以上變壓器事故中，套管事故占有一定比例，且隨著電壓等級的提高，因套管故障引發的變壓器事故比例呈上升趨勢。

110kV及以上的電力變壓器高壓套管多數為油紙電容型套管，這類套管依靠電容芯子來改善電場分布。電容芯子由多層絕緣紙構成，層間按設計要求夾有鋁箔，組成了一串同軸圓柱形電容器，以絕緣紙浸以礦物油為絕緣。

對于油紙絕緣套管，水分的存在會顯著加速絕緣紙的老化，水分含量越高，老化速度越快，絕緣紙聚合度下降速率也明顯加快。因此，定期評估套管的絕緣狀況對確保穩定供電至關重要。

FDS：簡單、無損的檢測技術

頻域介電譜（FDS）測量技術是一種通過測量不同頻率的介損值，結合數學模型對絕緣紙和絕緣液體進行定量分析的技術。

自1990年問世以來，其在老化評估和缺陷預判方面的獨特優勢得到了國內外眾多專家的認可，各國陸續頒布了一系列*標準與行業標準。在我國，QCSG 1206010-2019《油紙電容型套管頻域介電譜測試導則（試行）》中也對此做出了規定。

絕緣狀態的變化會顯著影響FDS曲線，因此，通過從FDS曲線中提取特征參數來表征絕緣狀態的變化，已成為評估變壓器絕緣狀況的有效手段。

頻域介電譜技術具備測試簡便、無損、信息量豐富的優勢，可以顯著提高設備運行的可靠性和運維的經濟性。

通過現場試驗，成功交付

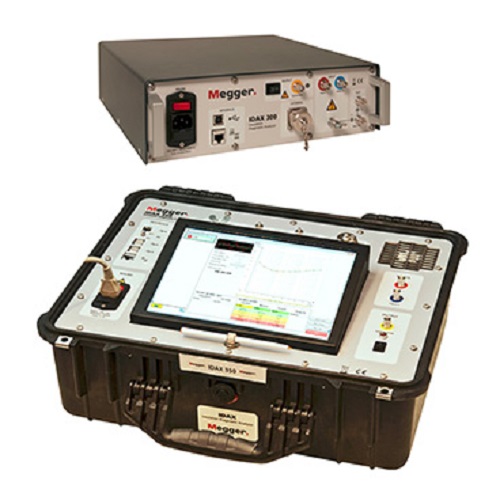

IDAX是一臺基于介電頻率響應技術（DFR），有時也稱作頻域介電譜（FDS）的革命性絕緣診斷儀器，主要可以測量變壓器、套管絕緣系統的水分含量和老化程度。通過測量電力設備的絕緣在0.1mHz-10kHz頻率下的電容和介損值，利用模型對測量結果進行分析，可以準確判斷變壓器、套管絕緣系統的“健康狀況”。
