美國Megger IDAX 322絕緣診斷分析儀由愛儀器儀表網代理，IDAX322是高壓介電頻率響應（DFR）儀器，有良好的精度，很長的使用壽命，專門用于電力變壓器，套管和許多其他測試對象的現場測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

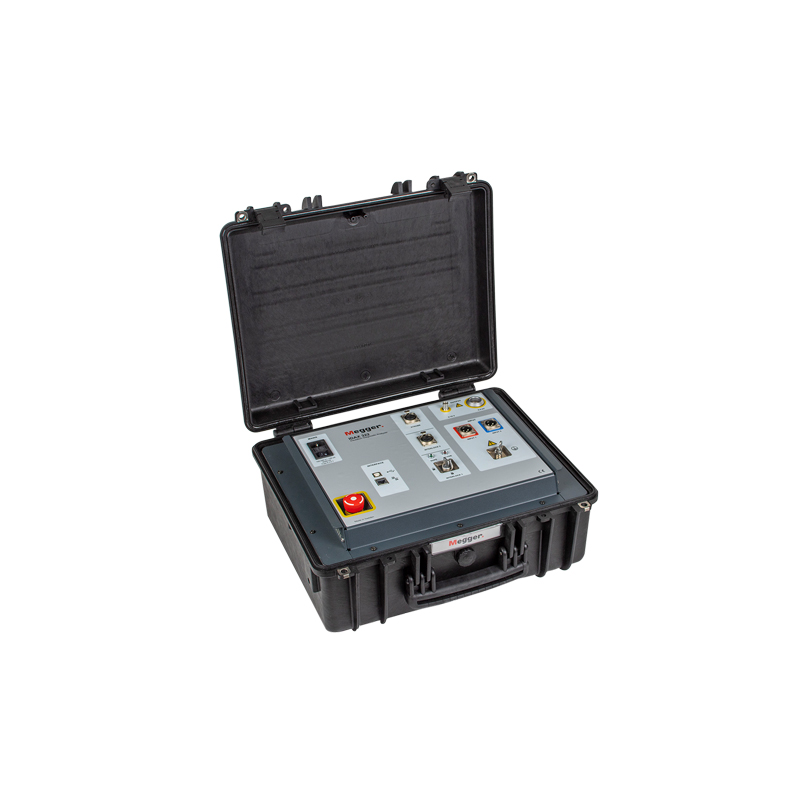

MEGGER IDAX322

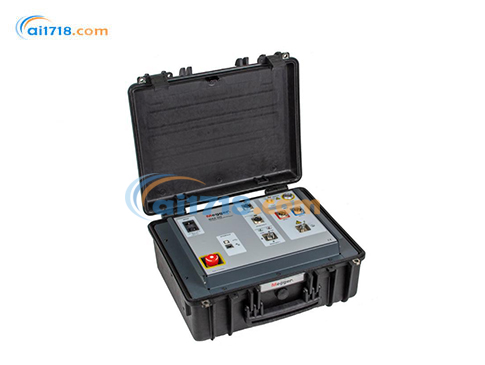

IDAX 322絕緣診斷分析儀簡介：
?IDAX 322是一個非常緊湊的設備，和外部PC共同使用。
?IDAX 322有內置電腦，也可以連接外部PCIDAX300/350提供了準確可靠地變壓器、套管和電纜的絕緣狀態信息。
?IDAX系統通過估算設備*長的使用壽命，從而使維護工作的成效*大化。
?IDAX 322比它們的前任IDAX 206更小、更輕、更快。
?IDAX 322保持了更好的精度，有能通過真正的AC DFR（介電頻率響應，有時也稱作FDS頻域圖譜）提供可靠的數據，能在高干擾的環境下測量。
?藝術化的軟件使測試更加簡單和迅速，使變壓器水含量分析在20分鐘左右時間內完成（30℃）。
?IDAX 322測量變壓器繞組間絕緣各個頻率下的電容和介損值。
?IDAX 322測量變壓器利用模型將測量結果分析固體絕緣的水分含量，絕緣油的電導率/介損以及參考溫度下的介損。由于和溫度相關的因素已被考慮在內，測試可在任何溫度下進行。

IDAX 322絕緣診斷分析儀應用：
IDAX提供準確，可靠的套管，電流互感器，電力變壓器和發電機絕緣狀況評估。 IDAX系統可*大化維護活動的結果，從而優化負載和使用壽命。
套管和電流互感器
水分進入是套管和電流互感器生命周期的正常組成部分，可能會帶來災難性后果。套管故障是造成所有變壓器故障的17％，以及引起所有變壓器火災的70-80％的原因。失效的套管也很可能爆炸，從而損壞整個變電站。在線路頻率下進行常規測試是不夠的，因為它會給出錯誤的OK結果，僅通過DFR才能評估套管的真實狀態。除了評估高水分含量外，DFR還被證明可以成功檢測出高壓和超高壓套管中的局部放電痕跡。

IDAX 322是專門為滿足套管測試要求而設計的；高達2 kV的電壓可提供出色的信噪比，高達1kHz的測量可診斷低電容物體。 ITC的特殊單一材料版本用于將測試結果帶入?yún)⒖紲囟龋还軠y試對象的溫度如何。 IDAX支持RBP，OIP，RIP和RIS套管以及液體浸漬的互感器和用戶定義的材料。

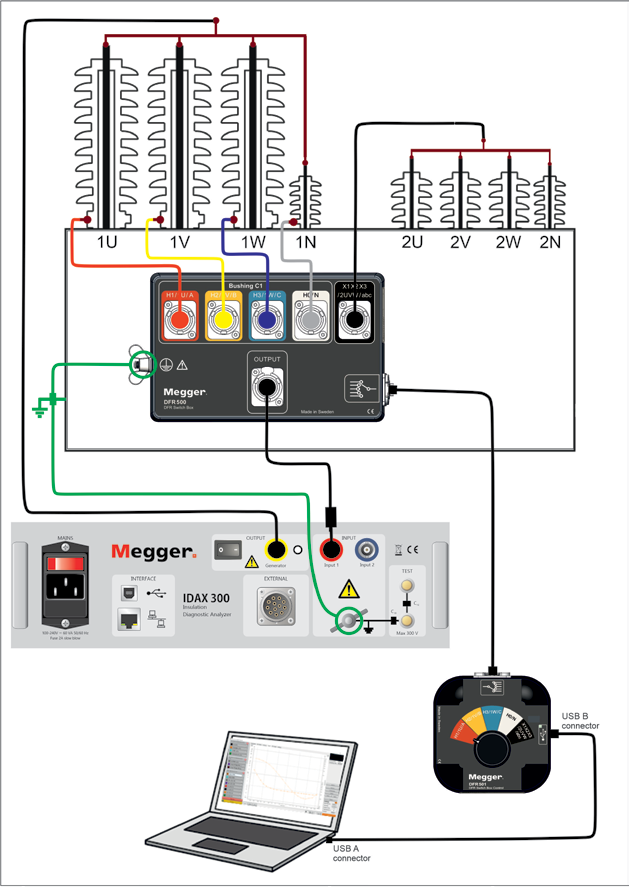

MEGGER IDAX300

電力變壓器
電力變壓器絕緣系統中積聚的水分會影響幾個特性：
? 由于較高的濕度使變壓器更容易產生氣泡，因此限制了負載能力
? 降低油的介電強度，直接影響絕緣性能
? 使纖維素絕緣層老化，機械強度降低。
IDAX的DFR是確定電力變壓器水分而無需停用或拆卸的* 可靠方法。由于溫度影響，正常的單頻損耗正切/功率因數測試可能會得出錯誤的結果，并且油分分析不可靠，因為水分主要存在于固體絕緣體中。在電力變壓器應用中，IDAX使用獨特的2材料模型，用于*計算濕度，油電導率和差值/功率因數。通過對參考材料模型進行*曲線擬合，可以計算出主要在固體絕緣中的水分含量，在25°C參考溫度下的油的電導率以及在20°C參考溫度下的損耗角正切/功率因數。

與20/30 kV放大器VAX220（可根據要求提供）一起使用時，IDAX可用于評估XLPE電纜的狀態。頻率掃描在服務相對地電壓的25%、50%、75%和*時進行，并通過與DFR曲線比較，可以檢測到水樹現象。DFR使得可以將水樹的特征響應與附件和爬電流的影響分開。

監測工業過程中的介電特性在許多工業過程中，如變壓器的干燥、干燥纖維素與液體或樹脂的浸漬，以及樹脂或環氧樹脂的固化，了解介電特性隨時間的變化是非常寶貴的。通過在固定時間間隔內重復進行DRF掃描，并結合溫度測量，IDAX可以提供關于何時達到工藝目標（例如變壓器的干燥程度）以及何時可以終止工藝的準確信息。這極大地提高了工藝的可重復性，并且是工藝效率和吞吐量的變革者。

IDAX 322絕緣診斷分析儀特點：
?*先進的高壓介電頻率響應（DFR）儀器，專門用于電力變壓器，套管和許多其他測試對象的現場測試。
?儀器和附件專為*苛刻的現場條件而設計
?2 kVpeak和50 mA容量–非常適合低電容對象，例如套管和儀用互感器
?*佳的硬件和規格以獲得*準確的結果

?易于使用的軟件，具有標準評估指導，并具有25年以上DFR技術的現場經驗

IDAX322訂購信息

項目（Item）	描述（Description）	部件編號（Part Number）
IDAX300 1)	IDAX300，配備 1 個電流表和 18 米電纜套件	AG-19090
IDAX300 2)	IDAX300，配備 1 個電流表和 9 米電纜套件	AG-19091
IDAX300S 1)	IDAX300S，配備 2 個電流表和 18 米電纜套件	AG-19092
IDAX350 1)	IDAX350，帶有內置計算機	-
包含的附件（Included Accessories）- 電源電纜（Power Cable）	電源電纜	-
包含的附件（Included Accessories）- 接地電纜	接地電纜，5 米（16 英尺）	GC-30060
包含的附件（Included Accessories）- 發電機電纜 1)	發電機電纜，18 米（60 英尺）	GC-30312
包含的附件（Included Accessories）- 測量電纜（紅色）1)	測量電纜（紅色），18 米（60 英尺）	GC-30326
包含的附件（Included Accessories）- 測量電纜（藍色）1)	測量電纜（藍色），18 米（60 英尺）	GC-30336
包含的附件（Included Accessories）- 發電機電纜 2)	發電機電纜，9 米（30 英尺）	GC-30310
包含的附件（Included Accessories）- 測量電纜（紅色）2)	測量電纜（紅色），9 米（30 英尺）	GC-30324
包含的附件（Included Accessories）- 測量電纜（藍色）2)	測量電纜（藍色），9 米（30 英尺）	GC-30334
包含的附件（Included Accessories）- USB 電纜	USB 電纜，3 米（10 英尺）	GA-30030
包含的附件（Included Accessories）- Windows 軟件	Windows 軟件，IDAX 5.3 版本	AG-8100X
包含的附件（Included Accessories）- 運輸箱	運輸箱	GD-30090
可選軟件（Optional Software）- 過程監控軟件許可證	IDAX 過程監控軟件許可證	AG-8200X
調試服務	調試服務（2 天）	AG-90300
電纜、連接器等	電纜、連接器等（按需提供）	-
可選配件（Optional Accessories）- DFR500 開關盒	DFR500 開關盒	AG-98090
可選配件（Optional Accessories）- VAX020 放大器	VAX020，2kV 放大器（校準盒）	AF-59090
可選配件（Optional Accessories）- IDAX 演示盒	IDAX 演示盒 IDB300	AG-90020
可選配件（Optional Accessories）- 附加電流表	附加電流表（工廠升級至 IDAX300S）	AG-90200
可選配件（Optional Accessories）- 發電機電纜	發電機電纜，9 米（30 英尺）	GC-30310
可選配件（Optional Accessories）- 測量電纜（紅色）	測量電纜（紅色），9 米（30 英尺）	GC-30320
可選配件（Optional Accessories）- 測量電纜（藍色）	測量電纜（藍色），9 米（30 英尺）	GC-30330
可選配件（Optional Accessories）- VAX020 發電機電纜	VAX020 專用發電機電纜，18 米（60 英尺）	GC-30350
可選配件（Optional Accessories）- 配件套件	配件套件	AG-90100
可選配件（Optional Accessories）- 套管接頭適配器	套管接頭適配器（含 4mm 母 / 公插孔連接器、4mm 母 / 母連接器、“J” 探頭適配器、ABB 套管適配器、1 英寸螺紋適配器、0.75 英寸螺紋適配器）	-
可選配件（Optional Accessories）- 熱領 / 護環帶	熱領 / 護環帶（三種不同長度）	-
可選配件（Optional Accessories）- 溫濕度計	溫濕度計	-
可選配件（Optional Accessories）- 非絕緣短接線	非絕緣短接線（3 米 / 10 英尺，1 件；6 米 / 20 英尺，1 件）	-

IDAX 322絕緣診斷分析儀技術參數：

環境
應用領域	該儀器適用于中高壓變電站和工業環境。
環境溫度
操作	-20 °C to +55 °C (-4 °F to +131 °F)
儲存	-40 °C to +70 °C (-40 °F to +158 °F)
濕度	< 95%RH, 無凝結
CE-標志
LVD	2014/35/EC
EMC	2014/30/EC
RoHS	2011/65/EC
常規
電源電壓	100 – 240V ±10%, 50 / 60 Hz
能耗	270 VA (max)
尺寸	420 x 480 x 210 mm (16.5” x 18.9” x 8.3”)
重量
IDAX 322 單元	13 kg (28lbs)
線包	10 kg (22 lbs)
測量部分
輸入	紅色，藍色，接地
電容范圍	10 pF – 100 μF
誤差	0.5% + 1 pF
Tanδ范圍	0 – 100 (保持電容精度；否則更高)
功率因數范圍	0 – 1 (保持電容精度；否則更高)
2kVpeak時的誤差1)	>100pF 讀數的0.5％+的0.01％ >30pF 讀數的0.5％+0.02％ >10pF 讀數的0.5％+*的0.03％ 1) At 22 °C ±10 °C
*大交流干擾	10 mA, 1:10SNR
*大直流干擾	20 μA
測試模式2)	UST-R UST-B UST-RB GST-GND GSTg-R GSTg-B GSTg-RB UST-R & UST-B UST-R & GSTg-RB UST-B & GSTg-RB UST-RB & GSTg-RB 2) IDAX322可以自動順序測量多種測試模式，也可以同時測量兩種測試模式。
校準
現場校準	可以使用IDAX校準箱CAL300 (AG-90010)
時域電流測量 (PDC)
范圍	±50 mA
分辨率	0.1 pA
精度	0.5% ±1 pA
輸入阻抗 (DC模式)	≤10 kΩ
發生器輸出
電壓/電流范圍，10 V	0 – 10 Vpeak 0 – 50 mApeak
電壓/電流范圍，2kV	0 – 2 kVpeak 0 – 50 mApeak
頻率范圍	10 Vpeak ? DC ? 10kHz 2 kVpeak ? DC ? 1kHz
