北京康高特儀器設備導讀：2023年12月23日，申達電氣集團有限公司220kV試驗基地。使用MEGGER IDAX322絕緣診斷分析儀對69kV變壓器進行含水量測試。

IDAX322變壓器抗干擾絕緣診斷分析儀

變壓器含水量
含水量是影響變壓器絕緣狀態的重要因素之一，絕緣中水分的存在會加速絕緣的老化進程，降低*好局部高溫承受能力。增加氣泡形成的幾率，降低變壓器絕緣油的電介質強度，降低局部放電的起始電壓等。變壓器一旦發生故障，停電和修復都會造成巨大的損失，所以要定期對變壓器進行可靠的診斷。

變壓器抗干擾絕緣診斷分析儀
IDAX主要可以測量變壓器、套管絕緣系統的水分含量和老化程度，是一臺基于介電頻率響應技術（DFR），有時也稱作頻域介電譜（FDS）的革命性絕緣診斷儀器，通過測量電力設備的絕緣在0.1mHz-10kHz頻率下的電容和介損值，利用模型對測量結果進行分析，判斷變壓器、套管絕緣系統的“健康狀況”。
案例

申達電氣變壓器含水量試驗

2023年12月23日，申達電氣集團有限公司220kV試驗基地。使用Megger的IDAX322對69kV變壓器進行含水量測試。

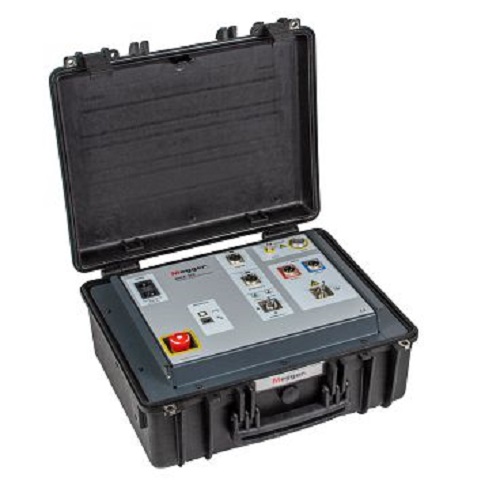

MEGGER IDAX322

測試數據及水含量分析如下：

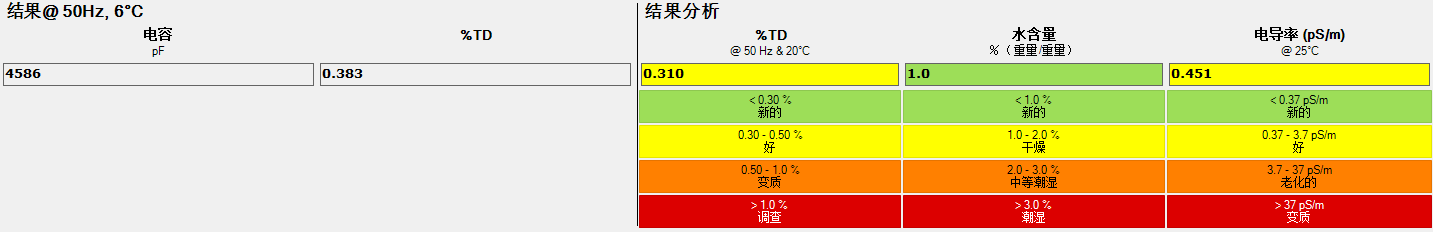

MEGGER IDAX322數據

所測得變壓器的介損和電導率均處于好的狀態，水含量處于新的。水含量測試結果在3%以下，變壓器含水量為正常狀態。（在DLT1980-2019《變壓器絕緣紙板平均含水量測定法頻域介電譜法》附錄E中，評判100kV變壓器含水量的注意值為3%）

MEGGER IDAX322測試數據

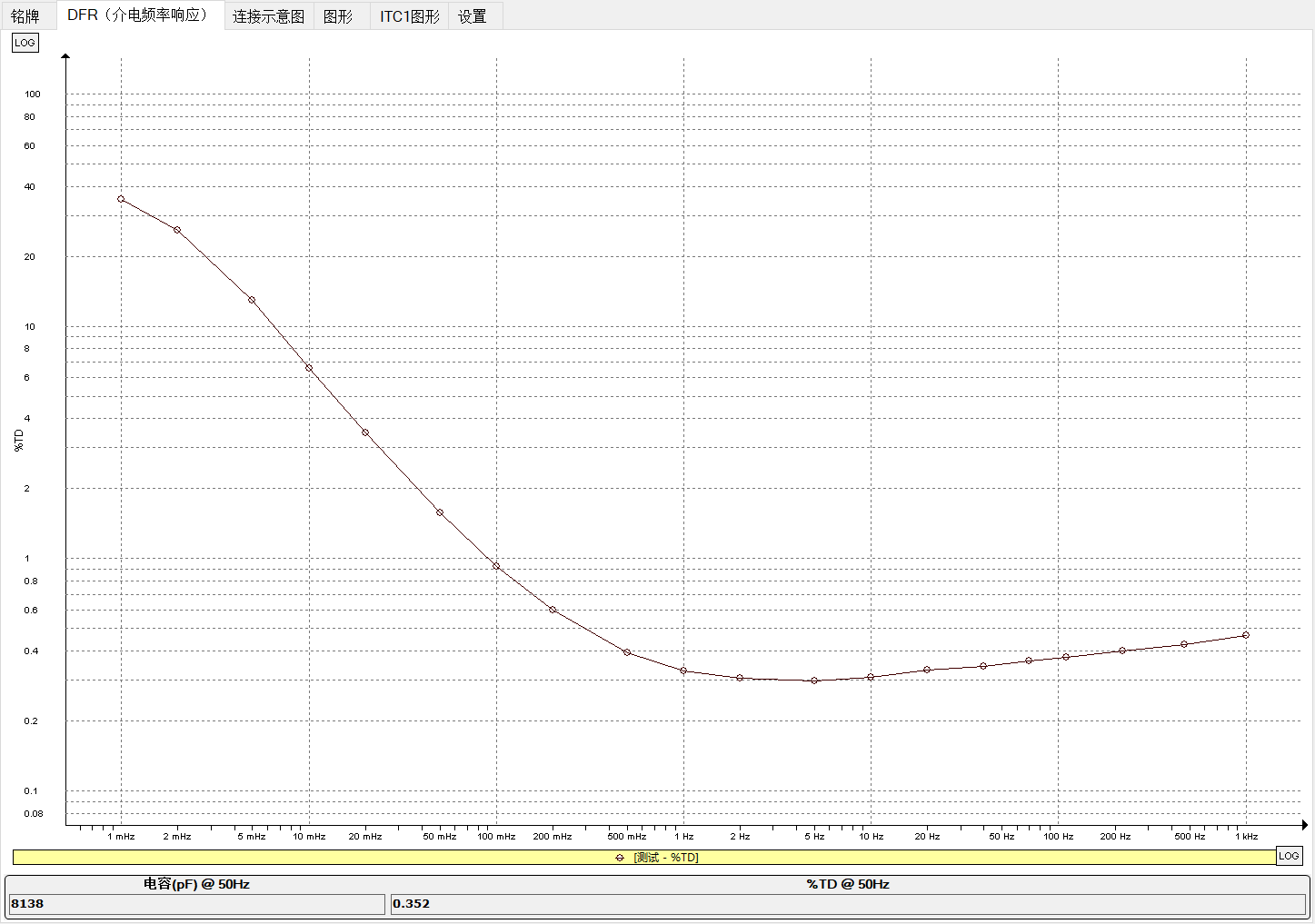

CHL測試曲線

MEGGER IDAX322測試數據

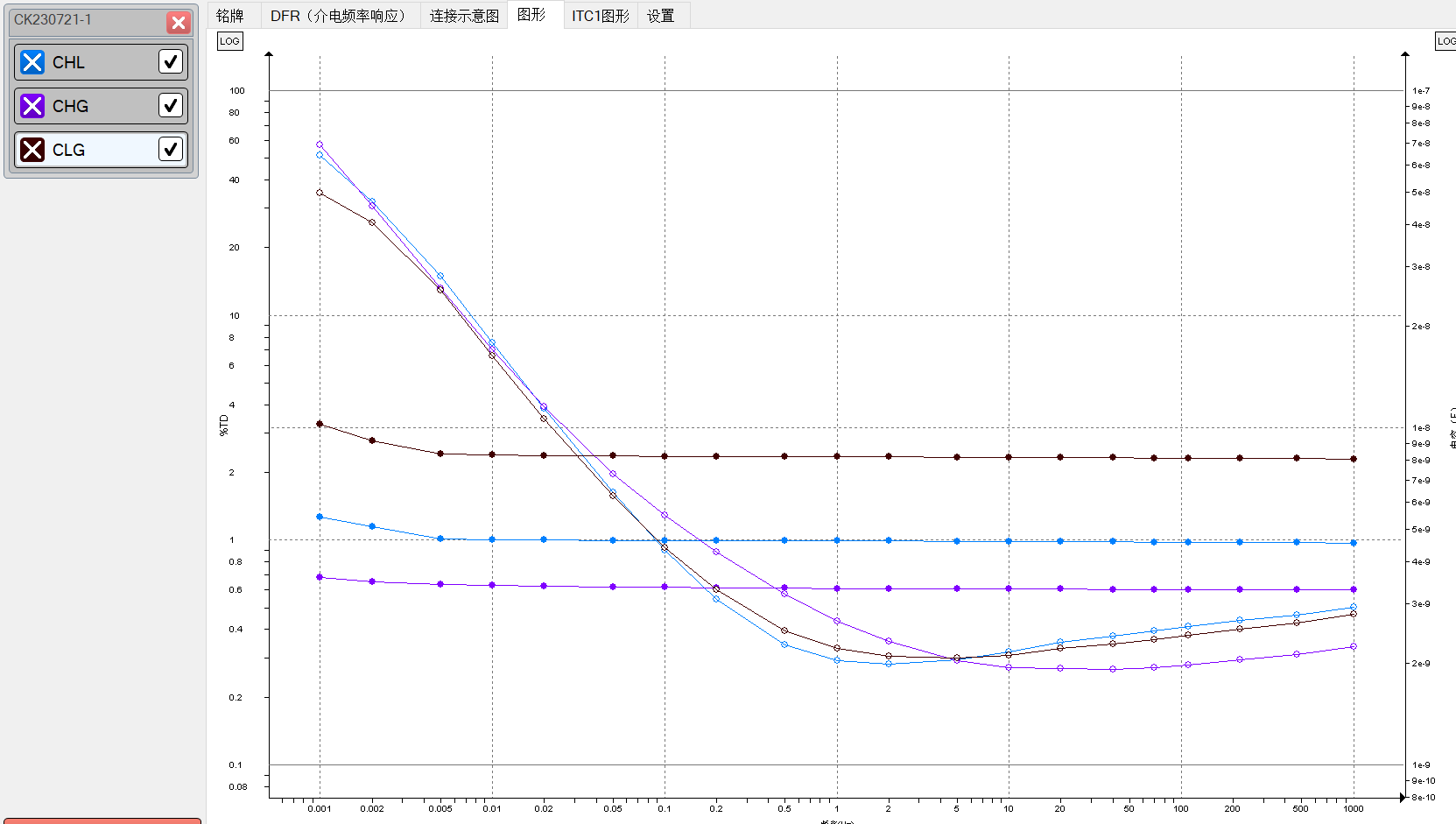

CHG測試曲線及電容介損值

MEGGER IDAX322測試數據

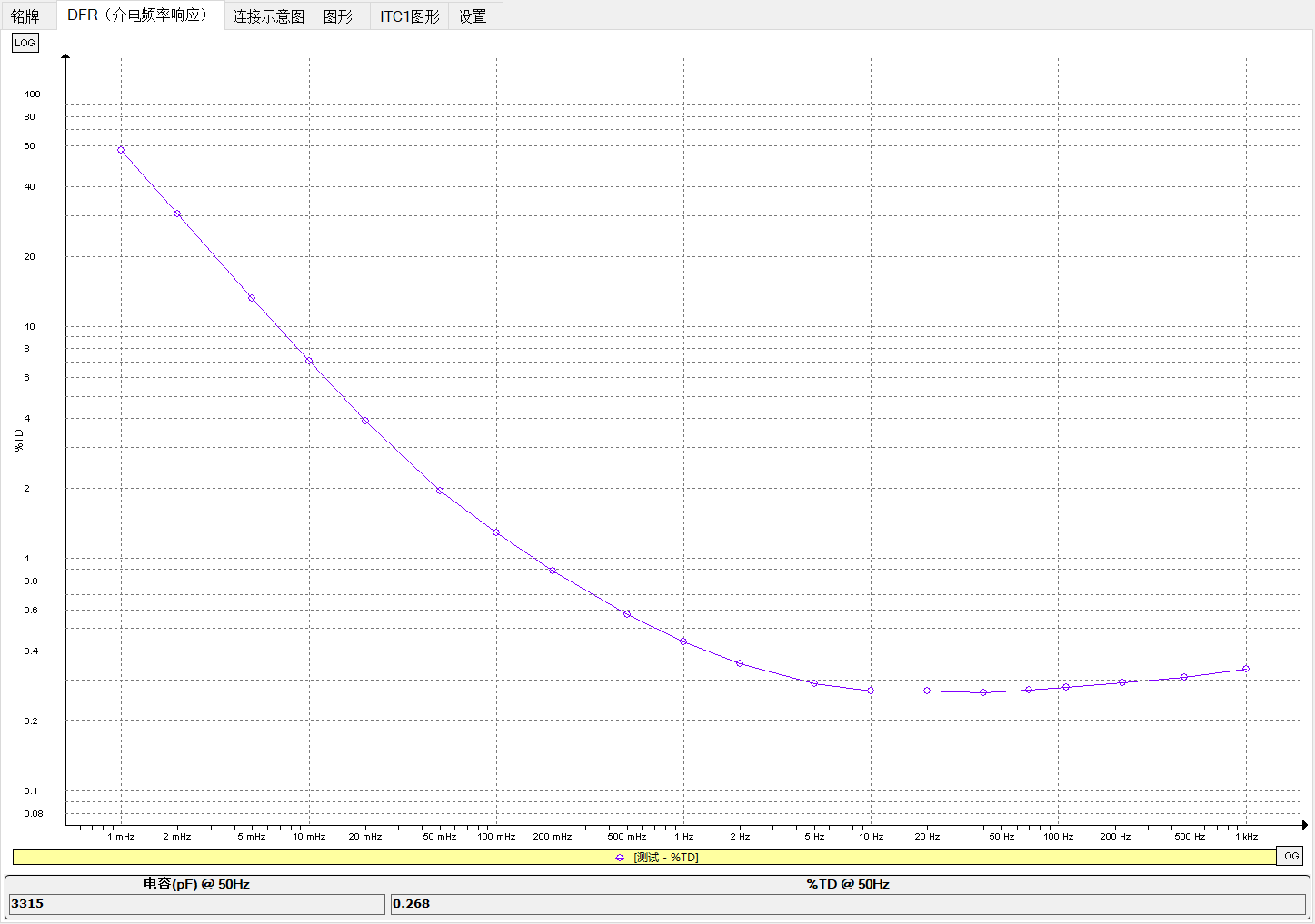

CLG測試曲線及電容介損值

介質譜分析測試的是各個不同頻率下的電容值和介損值，并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態，并且有助于判斷測試結果是否存在異常。介損隨頻率改變，從左到右頻率逐次增大。可以看到，測試結果曲線十分平滑且與模型曲線基本一致。

MEGGER IDAX322測試數據

電容值曲線

介損-頻率曲線隨油紙含水量的增加呈現出整體的增長。從整體上看，水分含量越大則曲線增長幅度越大。在中低頻段（1mHz~10Hz）隨著含水量的增加其增長幅度較為明顯，復電容虛部變化趨勢與介損頻率曲線大致相同，而水分含量的增加對復電容實部的影響主要體現在中低頻段。上圖中電容復電容曲線略有波動。

測試結論：
★本次測量變壓器中的含水量正常，其介損偏高，判斷為注入變壓器中的油，從西班牙運輸?shù)酱宋唇?jīng)過濾便投放使用所導致。
