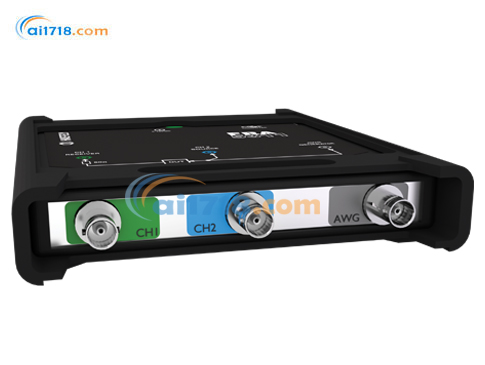

瑞士HAEFELY(哈弗萊)　FRA 5311頻率響應分析儀

型號：FRA 5311頻率響應分析儀

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士 HAEFELY FRA 5311頻率響應分析儀 ，本產品是FRA 5311 頻率響應分析儀用于檢測由機械沖擊、運輸或短路引起的變壓器繞組移動和機械故障。，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

特點：

由于在 50W時輸出電壓高達 11 Vpp，它具有很高的信噪比

堅固、輕巧，體積小

僅用一個 USB 連接，為計算機提供數據和電源

基于Windows的易于使用的圖形界面，包括用于曲線比較的分析模式和自動報告功能

FRA 5311 頻率響應分析儀用于檢測由機械沖擊、運輸或短路引起的變壓器繞組移動和機械故障。
變壓器繞組的電路是一個復雜的 R-L-C 網絡。該網絡測得的頻率響應（即傳遞函數）是*的，*像指紋一樣。機械力（例如在運輸過程中或短路后）產生的繞組幾何形狀變化將通過重復測量之間的偏差反映出來。即使是很小的繞組運動或變形也會在測量的傳遞函數中引起明顯的變化，這是可以清晰檢測到的。
FRA 5311非常易于使用。只需將其插入計算機的 USB 端口（用于通信和電源），啟動基于 Windows 的軟件并執行測試即可。
巧妙的接地連接使其即使在高測量頻率下也可確保測量重復性。
附加的分析模式能夠輕松地進行曲線對比。此外，可以使用XML 格式或直接將其導入來加載其他 FRA 制造商的測量值（*常用的 FRA 制造商即可）。

測 量
頻率范圍	10 赫茲~10 兆赫茲，任意可選。
輸出電壓	在 50W 時*大可達 11 峰峰值電壓
輸入/輸出阻抗	50 W
測量精度⁽¹⁾	± 0.1 dB from +10db to -40db, ± 0.5 dB from –40db to -80db
動態范圍⁽²⁾	>120 dB
測量點	*多允許 2000 個測點布置
縮放比	線性或?qū)?shù)間隔

(1) 對于電纜線，f> 100 kHz和 20m 測量時，在 10 Hz 至 1 MHz 之間的誤差在± 0.5dB 內

(2) f < 100kHz

硬件
測量通道	2 個（信號源和接收器）
鏈接到控制器	USB 2.0
控制器	外接計算機（不包括），Windows 7 或 10。

測量夾具	扁平或圓形端子，*大直徑 60 mm。

軟件
測量時間	每次測量約 90 秒，具體時間取決于變壓器和計算機的速度。
數據格式	專有的

測量模板	適用于單相和三相變壓器

環境，機械性能和主電源
工作溫度	0°C +55°C
存儲溫度	-20°C +70°C
濕度	5%~90%相對濕度，無凝結。
尺寸（寬度 x 深度 x 高度）	140 x 170 x 25 mm
重量	430 g (僅有測量裝置) ; 7.5 kg (包括測量電纜和連接袋)
電源規格	USB 端口或附帶電源適配器提供的 5V 直流電
電源適配器	110~240 伏交流電，50/60 Hz 至 5.5 伏直流電， 2000 毫安

PC主機、屏幕分辨率及操作系統要求
PC主機配置	Intel Core i3® / AMD Athlon II X2®或更高, 1 GB RAM, 1 個 USB 2.0接口
*小屏幕分辨率	1280 x 800 (WXGA)
操作系統	Windows 10?
