美國Megger TTR300系列三相變壓器匝數比測試儀由愛儀器儀表網代理，TTR300旨在測量變電站或制造環境中電力變壓器、儀表變壓器和配電變壓器的變比。其堅固耐用的設計使這些儀器適用于各種惡劣環境。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TTR300系列三相變壓器匝數比測試儀產品簡介

TTR00 系列三相變壓器變比測試儀旨在測量變電站或制造環境中電力變壓器、儀表變壓器和配電變壓器的變比。其堅固耐用的設計使這些儀器適用于各種惡劣環境。我們的測試線經過特殊設計，可在寒冷天氣下保持所需的靈活性。
TTR300 系列是電力變壓器制造商的理想選擇。其獨特的測試流程和存儲功能使操作人員能夠設置和測試復雜的三相變壓器（帶有多個分接開關和套管式電流互感器），所需時間僅為使用其他變比測試儀（TTR）的一小部分。該測試還包含各變比的合格 / 不合格限值。
TTR300 系列還能測量變壓器原邊與副邊的相位偏差，可快速識別變壓器中的問題，如局部匝間短路和鐵芯故障。該測量功能還可用于驗證各類電壓互感器（PT）和電流互感器（CT）的相位誤差。
TTR300 配備遠程控制開關，支持單人操作測試，操作人員可快速測試帶有有載分接開關（LTC）的變壓器。

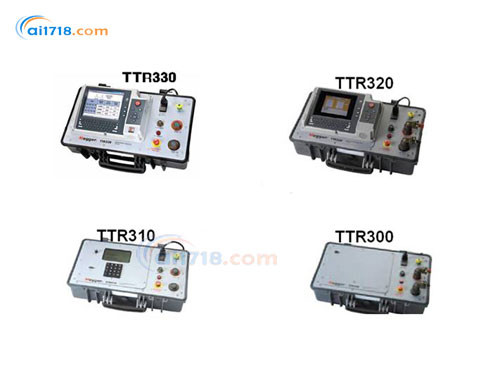

該系列包含以下三款儀器：
TTR310E
作為該系列中*受歡迎的型號，該儀器配備易讀的半反半透式彩色顯示屏，可在強光照射下清晰顯示，同時提供儀器設置和測試操作的用戶界面。該儀器隨附 PowerDB LITE 軟件應用程序。
TTR310E 能夠存儲測試結果，并將結果上傳至電腦（通過 RS-232 串行端口、以太網或 USB）。
TTR310E 的部分功能包括：
全自動操作（可單機運行或遠程控制）
內置存儲功能，可將測試結果以開放式數據格式存儲到內部存儲器，通過 PowerDB LITE 軟件可直接導入 Excel® 或轉換為 XML 格式
TTR300
TTR300 設計為完全通過電腦遠程控制，需運行隨附的 PowerDB LITE 軟件或 PowerDB（完整版）電腦應用程序。
TTR310
（注：文檔中對 TTR310 描述簡略，僅提及 “TTR310E - 帶彩色顯示屏的文本式設備”，推測其核心功能與 TTR310E 相近，此處以 TTR310E 詳細參數為準）

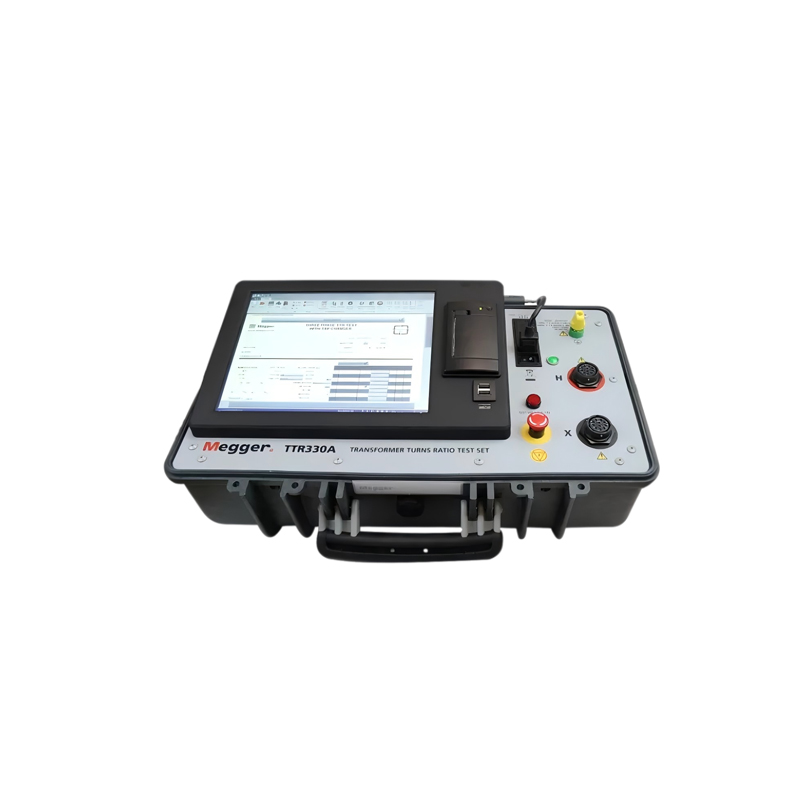

TTR330A
TTR330A 具備與 TTR300 和 TTR310E 相同的功能，同時配備工業級 12 英寸觸控控制器。其顯示屏設計可在直射陽光下工作（亮度達 1600 尼特），所有組件的工作溫度范圍為 - 20°C 至 + 50°C。
TTR330A 新增的一項功能是 “安全關機”：在突發斷電（無論意外或人為）時，可自動保存測試結果并正確關閉控制器。
內置的工業控制器還配備一臺 2 英寸內置打印機（使用通用熱敏紙），可用于打印任何關鍵測試結果，方便用戶留存結果備份。
PowerDB LITE?驗收與維護測試數據管理軟件
使用 PowerDB LITE 軟件可對儀器進行遠程控制測試。通過這種遠程控制方式操作變比測試儀（TTR），可帶來以下優勢：
采用紅色高亮直觀標記合格 / 不合格等問題
可從自定義設置菜單中快速調用變壓器測試設置
可快速將測試結果下載至電腦，完成變壓器測試報告
內置存儲器
TTR 系列儀器均配備足夠的內部存儲器用于存儲測試結果，具體存儲容量因型號而異：
TTR310E：可在現場存儲多達 200 組三相數據集，供后續調取。測試結果可下載至電腦，用于存檔、分析、趨勢分析和 / 或打印。
TTR330A：可在現場存儲多達 100,000 組數據集，供后續調取。測試結果可通過內置 2 英寸打印機打印，也可后續下載至電腦，用于存檔、分析和 / 或打印。

TTR330A三相變壓器變比測試儀應用領域
TTR300 系列向變壓器高壓繞組施加電壓，并*測量低壓繞組產生的感應電壓。除變比外，該系列儀器還能測量勵磁電流、高壓與低壓繞組之間的相位角偏差以及變比百分比誤差。
變壓器變比
變壓器變比是指高壓繞組匝數與低壓繞組匝數的比值。對于大多數三相電力變壓器，實測變比與銘牌變比往往存在差異，因為需要諸如√3 等系數進行修正，才能使實測變比與銘牌變比匹配。TTR3XX 系列會自動應用該系數，使操作人員可直接將實測值與銘牌（或預期）變比進行比較。內置計算器可顯示每個分接開關和每個繞組與銘牌值的百分比誤差，無需借助電腦。
勵磁電流
該變比測試儀（TTR）可*測量勵磁電流（精度達 0.1mA），有助于了解變壓器鐵芯的狀況。異常的環流或意外的鐵芯接地會導致勵磁電流增大，這是變壓器存在問題的信號。
相位角偏差及其應用
相位角偏差（以度 / 分或弧度為單位顯示）是指施加在高壓繞組上的電壓信號與從低壓繞組提取的電壓信號之間的相位關系。相位偏差與變比誤差相結合，可作為一種低成本方法，在 “零負載” 條件下驗證各類 PT 和 CT 的近似準確度等級。
變壓器高壓側與低壓側之間的相位偏差通常非常小。然而，若變壓器鐵芯出現劣化或損壞，相位偏差會發生顯著變化。三相變比測試儀（TTR）可測量這種相位關系，分辨率達 0.1 分（相當于 1/600 度），足以檢測出潛在問題。

可選附件
測試線
下圖所示的新型測試線具有通用性，可用于繞組電阻測試儀（MTO3XX 系列）或變比測試儀（TTR3XX 系列）。插圖中所示的可擴展夾頭可用于測試任何尺寸的變壓器。
可選長度：9 米（30 英尺）、18 米（60 英尺）、30 米（100 英尺）
遠程分接控制器
RTC-1 是一款手動操作的遠程分接控制器，旨在為電力變壓器常規測試期間控制有載分接開關（LTC）提供更高效的方法。使用該控制器無需在測試時靠近 LTC，也無需安排第二名人員操作 LTC，操作人員可專注于測試儀器。隨附一根 30 英尺（9 米）的三芯電纜，操作人員可在靠近測試儀器的位置進行測試，并根據測試需要切換分接開關位置。
一機兩用測試線（Two Instruments, One Set of Leads）
下圖顯示 MTO3XX 系列與 TTR3XX 系列可便捷地共用一套測試線。例如，用戶可將測試線連接在變壓器上，直接使用同一套測試線通過梅格（Megger）TTR3XX 系列儀器進行變比測試，無需多次上下梯子拆裝測試線。

TTR300系列訂購信息
