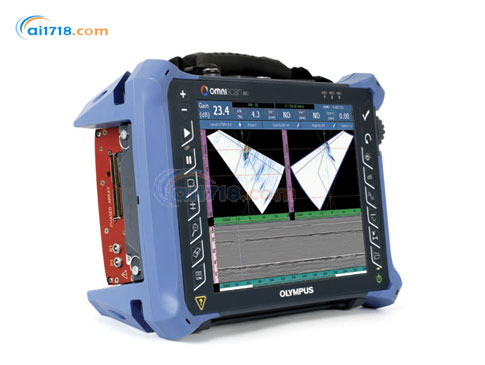

日本OLYMPUS（奧林巴斯）　OmniScan MX2超聲相控陣探傷儀

型號：OmniScan MX2超聲相控陣探傷儀

品牌：日本OLYMPUS（奧林巴斯）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本OLYMPUS（奧林巴斯）

“將社會價值引入公司內部”這個是奧林巴斯企業的管理哲學。作為一名社會的成員，奧林巴斯在處理與個體關系中扮演著重要的作用。因此，奧林巴斯采納了將社會價值引入公司內部，接受社會價值觀作為其商業思想的重要組成部分。自從那時，奧林巴斯明確了自己的位置，主要是一個相機生產商和發達的胃內照相...[查看更多]

瀏覽過此產品的用戶最終購買了

美國OLYMPUS（奧林巴斯）OmniScan MX2超聲相控陣探傷儀由愛儀器儀表網代理，本產品可快速進行設置、檢測及創建報告，從而保證了高水平的手動及*AUT應用?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?帶有觸摸屏界面的OmniScan MX2系列超聲探傷儀可與新款機載或基于PC機的軟件配合使用，具有更高的檢測效率：可快速進行設置、檢測及創建報告，從而保證了高水平的手動及*AUT應用
?Olympus推出了一款使用TOFD技術的新型相控陣模塊，一款新型UT模塊，以及新軟件程序（NDT SetupBuilder和新版OmniPC），這些新型模塊與新推出的軟件程序拓展了業已極為成功的OmniScan MX2平臺的性能，提高了無損探傷工作流程的效率
?OmniScan MX2這款第二代儀器，不僅可以與10多種相控陣和超聲模塊相兼容，而且還提高了檢測效率：其更快的設置速度、更短的檢測周期、更快地創建報告的特性保證了*AUT的高水平應用
?為NDT專家研發的這款高端、可升級的檢測平臺可實現真正的未來新一代的NDT檢測
?OmniScan MX2這款便攜式、模塊化的儀器不僅具有高采集速率，而且新添了多種強大的軟件功能，因此可以更為有效地進行手動和自動檢測
?OmniScan MX2儀器直觀性極強的分步向?qū)?，可簡化和加速設置過程，因此用戶可快速開始進行檢測
?這款MX2儀器配有更寬大明亮的10.4英寸（26.4 cm）屏幕，具有新式、獨特、直觀的觸摸屏功能，其符合工業標準的相控陣用戶界面的反應速度以及傳輸數據的速度比以往更快，因此，用戶可以更迅速地開始進行下一個檢測
?OmniScan MX2是檢測解決方案的重要部分，與其它關鍵性組件結合在一起，可形成一個完整的檢測系統
?Olympus可提供完整的檢測產品系列，包括：相控陣探頭、掃查器、分析軟件、以及各種附件
?可根據具體的應用要求被整合、包裝，成為可快速裝配在一起的，針對某一特殊應用的解決方案包，用戶在購買產品上的投資可以得到迅速的回報
?Olympus在范圍內提供高質量的校準及維修服務，其精通相控陣應用的專家隊伍保證了客戶在需要幫助時可以得到即時的技術支持

產品特點：
?Olympus剛剛推出了一個與MX2儀器相兼容的新模塊系列
?以創新型PA2模塊為代表的新相控陣模塊系列在很多方面提高了性能，如：迄今為止*好的相控陣和TOFD信號質量
?信噪比更好
?脈沖發生器更強大
?64度純灰色調
?提高了多組性能
?同時使用PA和UT通道的能力
?一般硬件指標的完善
?可在更高的溫度下工作（高達45°C）
?帶有快速閉鎖系統的新型OmniScan探頭連接器
?設計符合IP66環境評級
?電池工作時間更長

?新型UT2常規超聲模塊具有與PA2模塊的UT通道相同的技術性能，但是其UT通道是PA2模塊UT通道的2倍

?利用OmniScan MX2進行數據分析
?數據光標、參考光標與測量光標用于缺陷的定量
?擴展的數據庫、預先定義的三角學參數列表、陷缺相對于軸的統計數據、體積位置信息、基于規范的合格標準以及腐蝕成像的統計數據等
?在進行離線閘門重新定位的操作中，視圖可被鏈接在一起，進行交互式分析和自動更新
?優化的預置布局可對缺陷的長度、深度和高度進行快速方便的定量

產品應用：
?壓力容器的焊縫檢測
?復合材料檢測
?小直徑管件的焊縫檢測
?手動和半自動腐蝕成

相控陣模塊的技術規格（適用于OMNI-M2型模塊）
外型尺寸（寬 x 高 x 厚）	325 mm x 235 mm x 130 mm （12.8 in. x 9.3 in. x 5.1 in.）
重量	3.2公斤，不含模塊，帶一節電池。
數據存儲
存儲設備	SDHC卡，大多數標準USB存儲裝置，或快速以太網
數據文件容量	300 MB
I/O端口
USB端口	3個
音頻報*	是
視頻輸出	視頻輸出（SVGA）
以太網	10/100 Mbps
輸入/輸出線纜
編碼器	雙軸編碼器線（正交、向上、向下或時鐘/方向）
數字輸入	4個數字TTL輸入，5 V
數字輸出	4個數字TTL輸出，5 V，15 mA
采集開啟/關閉裝置	遠程采集啟動TTL，5 V
電源輸出線	5 V，500 mA電源輸出線（帶短路保護）
報*	3 TTL，5 V，15 mA
模擬輸出	2個模擬輸出（12比特），±5 V，10 kΩ
步速輸入	5 V TTL步速輸入
顯示
顯示屏尺寸	26.4 cm（10.4英寸）（對角線）
分辨率	800 x 600像素
亮度	700 cd/m2
顏色數量	1千6百萬
類型	薄膜晶體管液晶顯示屏（TFT LCD）
電源
電池類型	智能鋰離子電池
電池數量	1節或2節電池（電池艙內可容納兩個熱插拔電池）
電池供電時間	使用兩節電池，*少7小時
環境指標
工作溫度范圍	-10 °C～45 °C （14 oF～113 oF）
存儲溫度范圍	-20 °C～60 °C（-4 oF～140 oF），帶電池 -20 °C～70 °C，不帶電池
相對濕度	45 °C無冷凝條件下，*大相對濕度為70 %。
侵入保護評級	設計符合IP66評級
防撞擊評級	通過MIL-STD-810G 516.6的墜落測試
MX2模塊的兼容性
MXU 4.0及更新版本	OMNI-M2-PA1664
	OMNI-M2-PA16128
	OMNI-M2-PA32128
	OMNI-M2-UT-2CH
MXU 3.1	OMNI-M-UT-8CH
MXU的所有版本	OMNI-M-PA1664
	OMNI-M-PA16128
	OMNI-M-PA32128
	OMNI-M-PA32128PR
	OMNI-M-PA3232 (200 V)
MXU-M 3.1及更早版本	OMNI-M-PA1664M
一般規格
外型尺寸（寬 x 高 x 厚）	226 mm x 183 mm x 40 mm （8.9 in. x 7.2 in. x 1.6 in.）
重量	1.6 kg（3.5 lb）
接口	1個相控陣接口： Olympus PA接口 2個UT接口： LEMO 00
聚焦法則數量	256個
探頭識別	自動探頭識別
脈沖發生器/接收器
孔徑	32個晶片**
晶片數量	128個晶片**
脈沖發生器	PA通道	UT通道
電壓	40 V、80 V、115 V	95 V、175 V、340 V
脈沖寬度	30 ns～500 ns可調，分辨率為2.5 ns。	30 ns ～ 1000 ns范圍內可調，分辨率為2.5 ns。
脈沖形狀	負方波	負方波
輸出阻抗	< 25 Ω	< 30 Ω
接收器	PA通道	UT通道
增益	0 dB～80 dB，*大輸入信號為550 mVp-p（滿屏高）	0 dB～120 dB，*大輸入信號為34.5 Vp-p（滿屏高）
輸入阻抗	65 Ω	脈沖回波模式：60 Ω 脈沖發送接收模式：50 Ω
系統帶寬	0.6 MHz～18 MHz（–3 dB）	0.25 MHz～28 MHz（–3 dB）
聲束形成
掃查類型	扇形和線性
組數量	*多8個
數據采集
數字化頻率	在每4個通道*使用了一個插值后，為400 MHz （12比特）
*大脈沖速率	高達10 kHz（C掃描）
數據處理	PA通道	UT通道
數據點數	*多8192個
實時平均	2, 4, 8, 16	2, 4, 8, 16, 32, 64
檢波	射頻、全波、正半波和負半波
濾波	3個低通、3個帶通、5個高通濾波器	3個低通、6個帶通、3個高通濾波器（TOFD配置下為8個低通濾波器）
視頻濾波	平滑（根據探頭頻率范圍調節）
數據顯示
A掃描刷新率	實時： 60 Hz
數據同步
根據內部時鐘	1 Hz～10 kHz
根據編碼器	雙軸： 1步～65536步
可編程的時間校正增益（TCG）
點數	32個：每個聚焦法則有一條TCG曲線。
報*
報*數量	3個
條件	閘門的任意邏輯組合
模擬輸出	2
