美國Megger TDR900多用途時域反射儀由愛儀器儀表網代理，TDR900使用時域反射計來測量電纜線長度和其開路和短路故障的距離，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TDR900多用途時域反射儀產品簡介

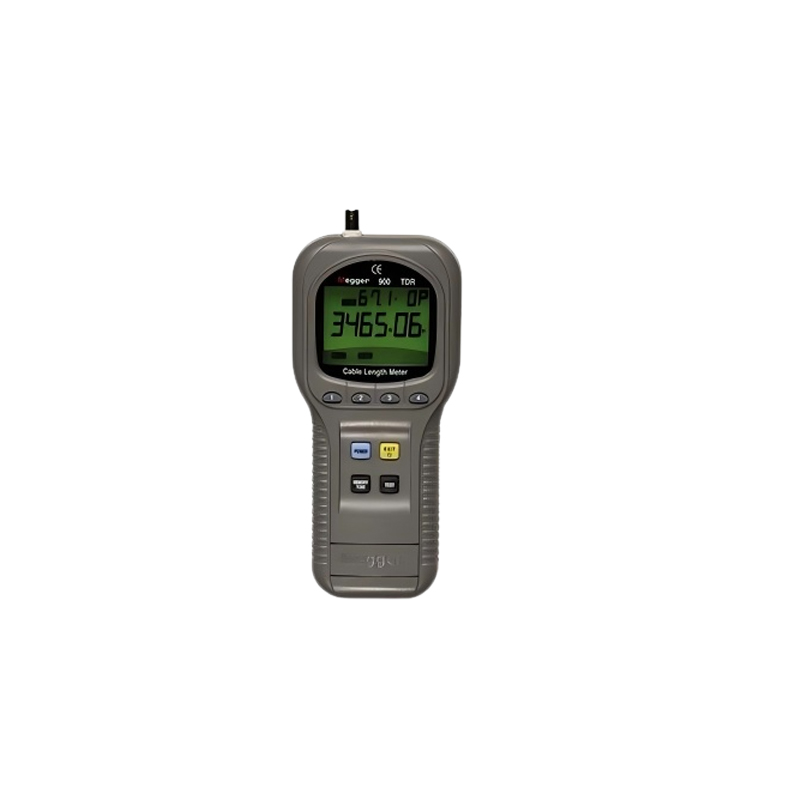

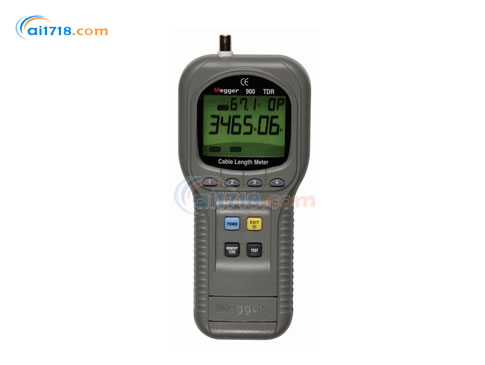

MEGGER TDR900 是一款先進的儀器，采用時域反射技術（Time Domain Reflectometry），可測量電纜長度，并確定開路或短路故障點的距離。該儀器具備*的功能和量程能力，通常這類性能僅在價格高得多的儀器中才能見到。其測量量程為 15 英尺（5 米）至 10,000 英尺（3 千米），*小分辨率為 20 英寸（50 厘米）。
TDR900 適用于任何包含至少兩個絕緣金屬元件的電纜，其中一個金屬元件可為電纜的護套或屏蔽層。該測試儀內置自動匹配網絡，可對 25Ω、50Ω、75Ω、100Ω、125Ω 或 150Ω 的電纜進行測試（這些阻抗值分別對應電力電纜、通信電纜、有線電視（CATV）電纜和局域網（LAN）電纜）。
通過菜單選擇鍵，可使測試儀與被測電纜實現*匹配；同樣可調節傳播速度（Velocity of Propagation）值以匹配被測電纜，從而確保距離測量的準確性。用戶還可調節的另一項設置是距離測量單位（英尺或米）。
測試儀采用堅固的 ABS 塑料外殼，防護等級達到 IP 42，具備防塵和防濺水能力。產品標配軟質便攜包和鱷魚夾適配器，由 4 節 AA 電池（符合 NEDA 15A 或 NR 6 標準）供電，電池安裝在測試儀背部的電池倉內，并配有電池支架，方便快速更換。
全自動量程，可測量電力電纜、通信電纜、有線電視電纜和局域網電纜的長度，并確定開路或短路故障點的距離。
超大尺寸、高分辨率背光液晶顯示屏（LCD）。
25Ω、50Ω、75Ω、100Ω、125Ω 或 150Ω 自動輸出阻抗控制。
屏幕操作式人性化菜單。
電纜長度校準功能。
內置 39 種標準電纜類型數據庫。

TDR900多用途時域反射儀應用領域
通信領域
安裝和維修技術人員需要便攜式測試設備，在處理故障工單時測試用戶引入線和室內布線。TDR900 可連接至用戶引入線或室內布線，排查影響用戶服務的單個或多個故障。在維護過程中，該測試儀能檢測并顯示不符合運營商設施標準的電纜問題，還可顯示測試結果，包括開路、短路、電壓檢測以及故障點距離（以英尺 / 米為單位）。測試儀內置音頻發生器，可用于電纜對識別和追蹤。
建筑和維護技術人員也能從這款易用的測試設備中獲益，它可用于測試室外布線（OSP）系統。TDR900 出色的測量量程可滿足用戶網絡中的測試需求。
承包商 / 安裝商
TDR900 的應用場景廣泛，包括電纜驗證、故障定位、配線架映射以及電纜庫存管理，可支持電氣承包商或電信 / 數據通信承包商的工作。承包商在向服務提供商開具賬單前，可通過該儀器驗證地下用戶引入線的電纜長度。
電力領域
街道照明：安裝街道照明時，燈桿之間需鋪設短距離電纜。由于電纜敷設在地下，接頭的可及性至關重要。TDR900 可首先用于確認電纜盤上的電纜長度是否足夠?qū)崿F(xiàn)連續敷設，隨后還能用于檢查安裝是否正確。
采礦領域
根據 Ex “d”（隔爆型）法規，大多數*不允許將時域反射儀（TDR）帶入井下。但隨著礦井深度增加，需從地面挖掘豎井并敷設臍帶電纜，這些電纜為井下工具提供電力，并滿足通信需求。由于涉及的距離較遠，這些電纜（尤其是通信電纜）容易被拉伸并可能發生故障。因此，TDR900 完全可作為維護工具，用于檢查電纜的完整性。
廣播領域
戶外廣播：戶外廣播車會根據場景需求攜帶大量電纜，例如體育賽事可能需要 10 個或更多不同的攝像機機位。由于這類安裝屬于臨時性質，電纜容易損壞，此時一款低成本、讀數簡單的時域反射儀（TDR）可快速定位故障，*實用價值。
演播室廣播：演播室內的攝像機配有一組隨攝像機移動的拖曳電纜，這些電纜會在地面上拖拽，既會對電纜本身造成磨損，也會對連接處產生壓力，而信號質量對此類場景至關重要（TDR900 可保障電纜性能）。
天線系統：廣播公司的信號通過天線傳輸，由于天線高度較高，需使用長距離電纜連接。電纜（尤其是接頭附近）容易被拉伸，導致服務質量下降，TDR900 可用于檢測此類問題。
庫存管理
TDR900 在庫存管理中也有簡單應用：任何采購大量電纜的公司或生產電纜的公司，都需要了解采購量或庫存余量。傳統的圖形化時域反射儀因成本較高且波形解讀復雜，在此領域的應用效果有限，而 TDR900 兼具簡便性和準確性，可有效解決這一問題。

TDR900多用途時域反射儀產品特點

·具有CE檢查證明
·在整個測量范圍中，*到50cm
·大型背光LCD顯示屏
·自動控制輸出阻抗，自動修正，自動調零等使儀器和被測試導線相匹配。僅僅需要手動設置V.O.P（傳播速度）

·如果知道V.O.P（傳播速度），*會顯示導線長度或者知道導線長度*會顯示V.O.P（傳播速度）

·20個內部?jī)?chǔ)存單元可以儲存20組電纜V.O.P設置
·內置39種標準電纜型號，能使儀器快速和簡單的測量各種類型的電纜線
·用于電纜線故障進行追蹤和顯跡的音頻發生器（振蕩頻率 910到1100Hz；5V的峰峰值）
·線性電壓探測：顯示“OUCH”信息和在線性電壓超過6.5V的時候，儀器會停止操作

·安全保護（高達250V RMS）

TDR900訂購信息
