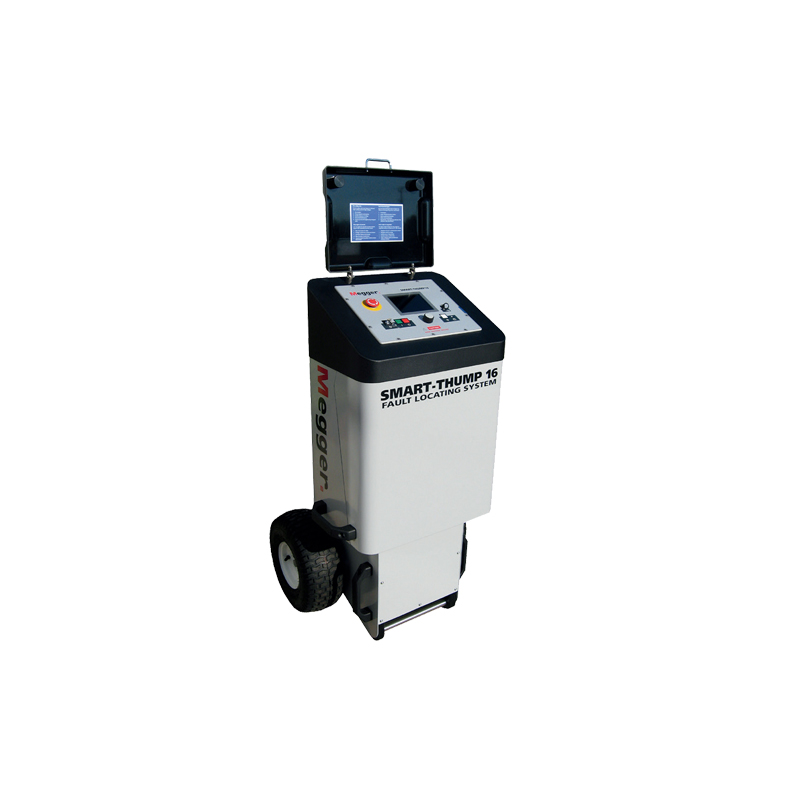

Smart Thump 16便攜式電纜故障定位系統簡介:
SMART THUMP ST16 便攜式電纜故障定位系統可提供安全、高效且易用的解決方案,能快速識別、預定位和*定位電力電纜的各類故障。該系統(ST16)的研發旨在滿足典型的低壓 / 中壓配電電纜故障定位市場需求。
(一)電路參數
系統電壓*高可達 35 kV
絕緣材質:乙丙橡膠(EPR)或交聯聚乙烯(XLPE)
典型導體截面積:34 mm2 - 250 mm2
典型電路長度:100 米 - 5000 米
(二)典型終端用戶
電力公司運營部門
市政電氣部門(含路燈維護)
私人電網運營商
高壓電氣承包商
服務公司
港口管理局
礦業企業
機場
*事基地
石油化工及造紙企業
(三)核心技術與功能
ST16 設備集成了 HDW 公司的 “E-Tray” 技術,該技術已在其他產品(如 EZThump、EZ-Restore Overdrive)中得到驗證,并將應用于未來的 Megger 產品。E-Tray 技術的獨特之處在于,用戶可通過直觀界面訪問并操作所有功能,無需進行調節,軟件會提示下一步合理操作。
在 8 kV/16 kV 電壓下輸出 1500 J 能量
具備 16 kV 直流高壓耐壓測試和絕緣電阻測試功能
“Easy Go” 自動測試序列,支持耐壓測試、預定位和*定位
為用戶解讀測試結果
配備 5.7 英寸半透半反式彩色顯示屏
設有 USB 接口
Smart Thump 16便攜式電纜故障定位系統產品應用
SMART THUMP ST16 是新一代先進的地下電纜故障定位系統。與傳統僅含 “雷擊發生器(Thumper)” 的系統相比,它所需的培訓更少,且是*一款內置智能功能、可解讀初始測試序列結果的故障定位儀。通過 “旋轉 - 點擊” 式旋鈕操作,用戶可在一個便捷的控制臺前自動完成耐壓測試、預定位和故障*定位,無需進行任何調節。設備會自動設置 “雷擊電壓”,以*大限度降低電纜所承受的應力。
ST16 具備自動安全檢查功能(F-Ohm 功能),可防止用戶因接地連接錯誤或不良而面臨風險。其配備的重型輪子適用于崎嶇地形,且該設備可*安裝在車輛上(提供車載版本)。
Smart Thump 16便攜式電纜故障定位系統特點:
該全集成系統可通過內置電池 / 逆變器、外部 12 V 直流電源或 110/230 V 交流電源供電。其他特點如下:
“Quick-Steps(快速步驟)” 功能:特別適合不經常使用該設備的操作人員
“Expert Mode(專家模式)”:為有經驗的用戶提供多達 20 項額外的時域反射儀(TDR)功能,以優化故障定位結果
可自定義配置的 TDR 功能菜單
*高 16 kV 直流測試,可顯示絕緣電阻值
堅固的粉末涂層外殼,防護等級達 IP54
“Safe Op(安全操作)” 檢查:防止用戶因接地連接錯誤或不良而面臨風險
“Easy Go” 操作:無需長時間培訓
維修時可快速接觸所有組件
SMART THUMP ST16訂購信息
| 項目 | 訂購編號 | 項目 | 訂購編號 |
|---|---|---|---|
| 標配配件 | 電纜架與電纜卷盤(適用于北美和墨西哥以外市場) | ||
| 6 英尺(1.8 米)主電源連接線組(美標 / SCHUKO 歐標 / 英標) | 1003-889 | C401 電纜架系統:高壓 50kV,230V 交流電源,接地線,每根 125 英尺 | 1003-916 |
| 說明書 | AVTMST16 | C403 電纜架系統:高壓 50kV,接地線,每根 125 英尺 | 1003-917 |
| 可選配件 | C403HT 電纜架系統:高壓 50kV,接地線,每根 125 英尺,帶 15 英寸輪手推車 | 1003-918 | |
| 15kV 彎角 14mm 母頭 MC 連接器 | 865000100100000 | C403-150 電纜架系統:高壓 50kV,接地線,每根 150 英尺 | 1003-919 |
| 25kV 彎角 14mm 母頭 MC 連接器 | 865000200100000 | 2 個獨立手推電纜卷盤(高壓和接地),每根 125 英尺 | 1003-930 |
| 35kV 彎角 14mm 母頭 MC 連接器 | 865000300100000 | 北美和墨西哥以外市場電纜卷盤的標準接頭 | |
| Digiphone Plus 浪涌波接收器 | 1003316-S | 高壓輸出電纜:帶電池夾的 10mm 母頭 MC 連接器 | |
| ESG NT 數字接地故障定位儀 | 1004629-S | 高壓返回(遠端):帶電池夾的 10mm 母頭 MC 連接器 | |
| 電纜架與電纜卷盤(適用于北美和墨西哥市場) | 電纜卷盤高壓輸入:10mm 公頭 MC 連接器 | ||
| C401 電纜架系統:高壓 50kV,115V 交流電源,接地線,每根 125 英尺 | 864000100100000 | 高壓返回:10mm 公頭 MC 連接器 | |
| C403 電纜架系統:高壓 50kV,接地線,每根 125 英尺 | 864000200100000 | 北美和墨西哥市場電纜卷盤的標準接頭 | |
| C403HT 電纜架系統:高壓 50kV,接地線,每根 125 英尺,帶 15 英寸輪手推車 | 864000200200000 | 高壓輸出電纜:14mm 公頭 MC 連接器 | |
| C403-150 電纜架系統:高壓 50kV,接地線,每根 150 英尺 | 864000200300000 | 電纜卷盤高壓輸入:14mm 母頭 MC 連接器 | |
| 2 個獨立手推電纜卷盤(高壓和接地),每根 125 英尺 | 864002002500000 | 高壓返回:開口鏟形接線片(掛鉤) | |
| 免責聲明 | 我們保留技術變更的權利 |
| 訂購信息 | ||||||||
|
SELECT MOUNTING OPTION |
MOUNT |
REMOTE CONTROL |
POWER | ST16 | MODEL | |||
| Ww | XX | YY | Z | |||||
| CART | NO |
AC/Battery /EXT DC |
Cart mounted Unit,Standard,3 Power Options:AC120/230V 50/60Hz,Internal Battery 12V,External 12VDC |
M1 | ||||
| TRUCK | NO | AC/EXT DC | Truck Mount Unit AC only /ext.DC option | M2 | ||||
| TRUCK | NO | AC ONLY | Truck Mount Unit AC only | M3 | ||||
| CART | NO | AC ONLY | Cart mounted Unit AC Only | M4 | ||||
| TRUCK | YES | AC ONLY | Truck Mount Unit AC Only /remote control | M5 | ||||
| TRUCK | YES | AC/EXT DC | Truck Mount Unit AC Only /remote control/ext.DC option | M6 | ||||
| SELECT CABLE LENGTH | 12ft Custom Cable | 12 | ||||||
| 25 ft Custom Cable | 25 | |||||||
| 50 ft Standard Cable | 50 | |||||||
| SELECT CABLE TERMINATION | 14 mm Male MC with Hotline Clamps(North America) | T1 | ||||||
| 14 mm Male MC with Vise Grips(North America) | T2 | |||||||
|
Hardwired to Battery Clamps on HV&“G”Clamp to Ground(No MC Connectors) |
T3 | |||||||
| 10 mm Female MCwith Battery Clamps(exduding North America) | T4 | |||||||
|
SELECT SOFTWARE OPTION (Selection of software option can be any combination) |
ICE (Surge Pulse) | I | ||||||
| Sheath fault testing/Secondary Fault Locating | H | |||||||
| Sectionalizing Software | S | |||||||
| Manual voltage Selection | M | |||||||
ST16便攜式電纜故障定位系統規格
| 工作模式 | 電壓范圍 |
|---|---|
| 電弧反射法(ARM®) | 0-8 kV / 0-16 kV |
| ICE 浪涌脈沖 | 0-8 kV / 0-16 kV |
| 直接浪涌(雷擊) | 0-8 kV / 0-16 kV |
| 直流高壓(DC-HV)耐壓測試與電阻讀數(Ω) | 0-8 kV / 0-16 kV |
| 燒穿 / 故障調節 | 0-5 kV / 10 kV |
| 護套故障測試與*定位 / 二次故障定位(可選) | - |
