美國DOBLE(道波)　RFD-200 S3繼電器測試儀

型號：RFD-200 S3繼電器測試儀

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 RFD-200 S3繼電器測試儀由愛儀器儀表網代理，本產品是便攜式繼電器測試儀，可在其操作裝置中對機電，電子和基于微處理器的保護繼電器進行性能驗證測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

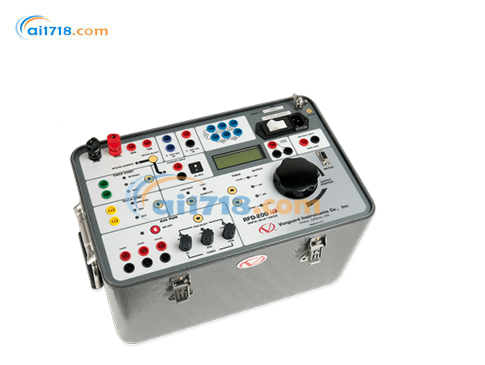

RFD-200 S3

RFD-200 S3繼電器測試儀產品簡介：
?RFD-200 S3繼電器測試儀是便攜式繼電器測試儀，可在其操作裝置中對機電，電子和基于微處理器的保護繼電器進行性能驗證測試
?RFD-200 S3繼電器測試儀是一款堅固耐用的測試儀，適用于測試在室內和室外環境下運行的各種保護繼電器
?RFD-200 S3繼電器測試儀的人體工程學設計和直觀的控制面板布局使其非常適合未經培訓或幾乎沒有培訓的初次使用者

RFD-200 S3繼電器測試儀產品特點：
?內置計時器以周期和毫秒為單位顯示接觸時間
?具有3個輸出的交流電流源（10A，40A，100A）
?一組常開/常閉干觸點，在啟動測試時會改變狀態
?交流電壓源，用于測試高達250 Vac的繼電器
?直流電壓源（0 – 300 Vdc）
?電壓表輸入（0 – 600 V輸入范圍）
?三個電源（24 Vdc，48 Vdc，124 Vdc）

?內置功率電阻

RFD-200 S3繼電器測試儀產品概述

內置計時器
RFD-200 S3 的數字計時器，配備了獨立的啟動和停表觸發輸入功能，可以用來測量事件轉換的時間，以及以毫秒和周波為單位來顯示所經歷的時間。RFD-200 S3 的計時器有三種不同的觸發輸入 —— 內部觸發、干接點和濕接點。內部觸發可以通過應用的傳感或者電壓源 / 電流源的消失來啟動或停止計時器。干接點可以通過檢測干接點輸入狀態的變化來觸發計時器。同樣，濕觸點可以通過檢測電壓輸入狀態的變化來觸發計時器。因此，這三種輸入可以通過儀器電壓源 / 電流源的有無或者電壓 / 電流的狀態變化來觸發計時器。
RFD-200 S3 是一款便攜式繼電保護測試儀，能夠?yàn)殡姶判屠^電器、電子型繼電器以及微機型繼電器等提供性能驗證測試。RFD-200 S3 很堅固，很適合在室內和室外環境中對各種各樣的保護繼電器進行測試。該儀器的人體工學設計和直觀的控制面板布局，使得它很適合那些很少或根本沒有受過培訓的新手用戶。

交流電流源
一個交流電源有三種不同輸出（10 安 / 40 安 / 100 安），能夠給繼電器提供測試電流。該電流源輸出能夠被編輯成與 RFD-200 S3 的計時器同步。測試結束后，測試電流讀數能夠被鎖定并顯示在液晶顯示屏上，這個特性可以減少繼電器線圈過熱的可能性。

RFD-200 S3 接線方式

輔助輸出接點
當測試啟動時，一套常開 / 常閉干接點會改變狀態。

交流電壓源
一個交流電壓源用來測試?yán)^電器時交流電壓可達 250 伏。該交流電壓源輸出可以被編輯成與 RFD-200 S3 的計時器同步。

直流電壓源
有一個直流電壓源可用，大小為直流電壓 0–300 伏。該直流電壓源也可以被編輯成與 RFD-200 S3 的計時器同步。

電壓表
RFD-200 S3 上有一個電壓表可用，電壓輸入范圍為 0 - 600 伏。

電流表
測試電流能顯示在儀器的背光液晶顯示屏上，該顯示屏在強光和弱光環境下均可見。電流的測量范圍為 0.00-250 安培。一個二次電流表也是可用的，而且可以用來測量外部電流輸入的大小。外部電流輸入*大規定為 6 安培，且受一個開關保護。

輔助交流 / 直流供電電源
RFD-200 S3 提供三種供電電源（直流電壓 24 伏 / 直流電壓 48 伏 / 直流電壓 124 伏），用來給固態繼電器或微機型繼電器供電。

內置電力電阻器
RFD-200 S3 配備了內置的電力電阻器，用來精調電流的大小。

訂購信息

型號	描述
9032-UC	110 伏 RFD-200 S3 主機和電纜
9082-UC	220 伏 RFD-200 S3 主機和電纜

RFD-200 S3 技術規范

物理規格	尺寸: 17 英寸長 x 12.5 英寸寬 x 12 英寸高 (42.7 厘米 x 32.0 厘米 x 30.5 厘米) 重量: 35 磅 (15.9 公斤)	裝置電源	交流 100 -120 伏或交流 200 -240 伏 (工廠提前預設), 50/60 赫茲
安培表輸入范圍	內部輸入范圍: 0-250 安；精度：讀數的 2% ±10 毫安，外部交流輸入范圍: 0-6 安；精度：讀數的 1% ±10 毫安；外部直流輸入范圍: 0-6 安；精度：讀數的 0.5% ±1 計數 測量方法：交流的真有效值	伏特表輸入范圍	0-600.0 伏；交流精度：讀數的 1% ±1 計數；直流精度：讀數的 0.5% ±1 計數 測量方法：交流的真有效值
電力電阻器	5 歐 / 50 瓦，10 歐 / 50 瓦，25 歐 / 50 瓦，100 歐 / 50 瓦，500 歐 / 50 瓦	干接點輸出	3 安，交流 240 伏或直流 120 伏
輔助電源	直流 24 伏 @ 1 安培；直流 48 伏 @ 0.25 安培；直流 124 伏 @ 0.125 安培	安全性	滿足 IEC 61010 (1995), UL 61010A-1 和 CSA-C22.2 標準
溫度	工作: -10 - +50 攝氏度 (+15 - +122 華氏度) 貯藏: -30 - +70 攝氏度 (- 22 - +158 華氏度)	濕度	90% 相對濕度 @ 40 攝氏度 (104 華氏度), 非冷凝
電纜	配備了整套測試引線	海拔	2,000 米 (6,562 英尺) 完全符合安全規范
可選項	運輸箱變壓器有載分接開關遙控裝置	質保期	一年的零部件和人工

注意：以上規范在正常電壓和環境溫度 25 攝氏度 (+77 華氏度) 有效。規范如有變更，恕不另行通知。

計時器秒顯示

(以秒和周波為單位 - 50/60 赫茲可編輯)

范圍	分辨率	精度
0 to 9.999 秒	1 毫秒	±(1 毫秒 + 0.01%)
10.00 to 99.99 秒	10 毫秒	±(10 毫秒 + 0.01%)
100.00 to 999.999 秒	100 毫秒	±(100 毫秒 + 0.01%)

計時器周波顯示

范圍	分辨率	精度
0 to 9.999 周波	0.1 周波	±(0.1 周波 + 0.01%)
1,000 to 49,999 周波 / 50 赫茲	1 周波	±(1 周波 + 0.01%)

交流電流輸出

范圍	空載電壓	有載電壓	有載電流	有載 / 空載時間
10 安培	交流 90 伏	交流 75 伏	10 安培	2 分鐘 / 15 分鐘
40 安培	交流 25 伏	交流 20 伏	40 安培	1 分鐘 / 15 分鐘
100 安培	交流 10 伏	交流 7.25 伏	100 安培	1 分鐘 / 15 分鐘
100 安培	交流 10 伏	交流 3 伏	250 安培	1 秒鐘 / 5 分鐘

交流電壓輸出

范圍	空載電壓	有載電壓	有載電流	有載 / 空載時間
交流 250 伏	交流 260 伏	交流 240 伏	3 安培	10 分鐘 / 45 分鐘

直流電壓輸出

范圍	空載電壓	有載電壓	有載電流	有載 / 空載時間
直流 300 伏	直流 300 伏	直流 250 伏	2 安培	10 分鐘 / 45 分鐘

RFD-200 S3 技術規格

物理規格	尺寸: 17 英寸長 x 12.5 英寸寬 x 12 英寸高 (42.7 厘米 x 32.0 厘米 x 30.5 厘米) 重量: 35 磅 (15.9 公斤)	裝置電源	交流 100 -120 伏或交流 200 -240 伏 (工廠提前預設), 50/60 赫茲
安培表輸入范圍	內部輸入范圍: 0-250 安；精度：讀數的 2% ±10 毫安，外部交流輸入范圍: 0-6 安；精度：讀數的 1% ±10 毫安；外部直流輸入范圍: 0-6 安；精度：讀數的 0.5% ±1 計數 測量方法：交流的真有效值	伏特表輸入范圍	0-600.0 伏；交流精度：讀數的 1% ±1 計數；直流精度：讀數的 0.5% ±1 計數 測量方法：交流的真有效值
電力電阻器	5 歐 / 50 瓦，10 歐 / 50 瓦，25 歐 / 50 瓦，100 歐 / 50 瓦，500 歐 / 50 瓦	干接點輸出	3 安，交流 240 伏或直流 120 伏
輔助電源	直流 24 伏 @ 1 安培；直流 48 伏 @ 0.25 安培；直流 124 伏 @ 0.125 安培	安全性	滿足 IEC 61010 (1995), UL 61010A-1 和 CSA-C22.2 標準
溫度	工作: -10 - +50 攝氏度 (+15 - +122 華氏度) 貯藏: -30 - +70 攝氏度 (- 22 - +158 華氏度)	濕度	90% 相對濕度 @ 40 攝氏度 (104 華氏度), 非冷凝
電纜	配備了整套測試引線	海拔	2,000 米 (6,562 英尺) 完全符合安全規范
可選項	運輸箱變壓器有載分接開關遙控裝置	質保期	一年的零部件和人工
	RFD-200 S3參數文檔
