意大利TECHiMP　CAM-5 HMI局部放電監測系統

型號：CAM-5 HMI局部放電監測系統

品牌：意大利TECHiMP

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利TECHiMP

意大利techimp公司經過十多年的深入研發，設計出完整的產品組合方案，作為先進的診斷電氣設備，它涵蓋了全方位的在線和離線應用程序的質量控制測試，以基于狀態的維修和永久遠程監控。Techimp現已通過開發終極儀器和全球監測系統的診斷電氣設備，這種集中的多任務方法，達到了新的技術前...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利TECHiMP CAM-5 HMI局部放電監測系統由愛儀器儀表網代理，CAM?-5 裝置為電力關鍵資產（如開關設備、斷路器和母線槽）的預測性狀態監測提供所需測量數據（溫度、局部放電和濕度）。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

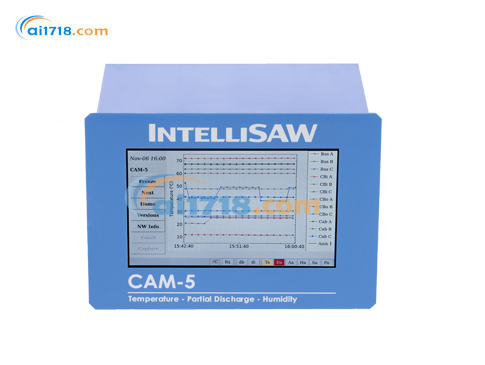

CAM-5 HMI局部放電監測系統介紹

CAM?-5 裝置為電力關鍵資產（如開關設備、斷路器和母線槽）的預測性狀態監測提供所需測量數據（溫度、局部放電和濕度）。本地人機界面可提供即時測量反饋，*多支持連接 9 個 IntelliSAW 讀取器。該裝置可通過工業標準通信協議輕松集成到變電站數據采集與監控系統（SCADA）中。
5 英寸觸摸屏人機界面
*多支持 10 個監控單元
6 個可配置報*輸出
工業標準通信接口
*多 12 個聲表面波（無源）溫度傳感器
*多 4 個局部放電空氣接口
*多 8 個濕度傳感器

CAM-5 HMI局部放電監測系統應用場景
開關設備
變壓器 - 進線側
發電機斷路器 - 饋線側
有載分接開關 - 母線聯絡
整流堆
母線槽
電容器組
隔相母線槽
環網柜

典型安裝方式
中壓開關設備柜體是 CAM?-5 的典型應用場景，該裝置安裝在低壓隔室，而傳感器和空氣接口則安裝在高電位隔室。

發電領域
水力發電
化石燃料（石油、天然氣）
可再生能源（風能、太陽能）

輸配電領域
升壓變電站
降壓變電站
集電變電站

客戶群體
重工業
鋼鐵和鋁廠
采礦行業
石化行業
數據中心

多單元集成
CAM?-5 支持內部監控單元與*多 9 個 IntelliSAW 讀取器的連接，每個單元（CAM?-5 和讀取器）均可配置獨特的溫度、局部放電和濕度顯示及報*參數。所有單元的數據可實時查看、存儲到本地 USB 驅動器，并通過開放式工業通信協議傳輸至 SCADA 系統。多個 CAM?-5 單元可連接至 SCADA 系統，形成可擴展的全集成解決方案。

CAM-5 HMI局部放電監測系統

型號	描述
CAM5B-000-AMFU	CAM5 基礎版：- 無監測功能 - 報*輸出 – 6 通道（常開 / 常閉） - 多單元設備接口（RS485） - 通信接口：光纖（100base FX） - 標準通信協議：Modbus TCP - 通用輸入電源（100 至 250V 交流；120 至 250V 直流）
CAM5B-TPH-AMSU	CAM5 基礎版：- 監測功能：溫度、局部放電、環境溫度及濕度 - 報*輸出 – 6 通道（常開 / 常閉） - 多單元設備接口（RS485） - 通信接口：RS485 SCADA - 標準通信協議：Modbus TCP - 通用輸入電源（100 至 250V 交流；120 至 250V 直流）
CAM5B-TPH-AMEU	CAM5 基礎版：- 監測功能：溫度、局部放電、環境溫度及濕度 - 報*輸出 – 6 通道（常開 / 常閉） - 多單元設備接口（RS485） - 通信接口：以太網 - 標準通信協議：Modbus TCP - 通用輸入電源（100 至 250V 交流；120 至 250V 直流）
CAM5B-TPH-AMFU	CAM5 基礎版：- 監測功能：溫度、局部放電、環境溫度及濕度 - 報*輸出 – 6 通道（常開 / 常閉） - 多單元設備接口（RS485） - 通信接口：光纖（100base FX） - 標準通信協議：Modbus - 通用輸入電源（100 至 250V 交流；120 至 250V 直流）

CAM?-5 可選配置 *

可選配置	描述
CAM5-INTP-DNP3	接口協議 - DNP3
CAM5-INTP-61850	接口協議 - IEC 61850

TECHiMP CAM-5 HMI局部放電監測系統規格

溫度測量

聲表面波傳感器工作頻率：425 至 443 MHz
傳感器數量：*多 12 個
冗余模式：*多 4 個空氣接口
射頻發射功率：脈沖式，-6 至 +10 dBm
射頻接收靈敏度（取決于合規模式）：-86 dBm
射頻接收頻率穩定性：±700 Hz
射頻詢問距離：*遠 1.75 米（使用 TPD 空氣接口并滿功率時可達 2.5 米）
射頻詢問時間：≤160 毫秒

局部放電測量

通道數量：4 個
傳感器類型：IntelliSAW TPD CAM 空氣接口
測量方法：超高頻（UHF）帶通測量
測量頻段：300MHz（270-330MHz）、600MHz（550-650MHz）、1200MHz（1050-1400MHz）
測量分類：本底噪聲、表面放電（SD）（包括跟蹤放電、樹枝狀放電、電暈放電等）、內部 / 局部放電（PD）
測量單位：QUHF
測量量程：非線性，可歸一化至參考源
靈敏度：在 24kV 開關設備中可檢測到 100pC 峰值電荷（取決于安裝條件）
響應時間：200 毫秒
計算數據：*大表面放電、*大局部放電（基于信噪比計算）
趨勢算法：快速平均函數（α）、長期平均函數（β，用作基線）、局部放電加速趨勢函數（Φ）

濕度 / 環境溫度測量

通道數量：*多 8 個
傳感器類型：IntelliSAW IH-10 傳感器
測量類型：相對濕度、環境溫度
響應時間：500 毫秒

報*輸出通道

觸點類型：干式觸點，C 型繼電器
通道數量：6 對輸出（常開 / 常閉，共享公共端）
額定電壓：250V 交流 / 直流
持續耐受容量：10A
4 秒通斷能力：15A
分?jǐn)嗳萘浚ń涣鳎?500VA
分?jǐn)嗳萘浚ㄖ绷鳎?4V 時 5A / 125V 時 0.45A
觸點材質：銀鎳合金（90/10）
機械操作次數（40°C）：滿載 30×103 次，空載 >30×10? 次
開路觸點介電強度：1000V 有效值；線圈與觸點間絕緣 5000V

通信接口

RS485（設備端）

接口類型：兩線制（半雙工）加公共端（可選）
波特率：1200 至 38400 波特（默認 9600 波特）
數據協議：Modbus RTU 主站
響應時間：典型 500 毫秒，典型輪詢間隔 1 秒
支持設備：IntelliSAW IRM 讀取器（*多 10 臺，取決于波特率）

可選 RS485（SCADA 端）

接口類型：兩線制（半雙工）加公共端（可選）
波特率：1200 至 38400 波特（默認 9600 波特）
數據協議：Modbus RTU 從站、DNP3 分站
響應時間：500 毫秒

以太網（ETH-1 及可選 ETH-2）

接口類型：10/100 兆以太網（RJ45 連接器）
數據協議：Modbus TCP、DNP3 分站 *、IEC 61850*、SFTP、SSH、OPC UA*
隔離強度：5kV 峰值

可選以太網（ETH-2 光纖）

接口標準：IEEE802.3u 100 BASE-FX
波長：1300nm
光連接器：LC 雙工連接器
光纖類型：多模 62.5/125μm
發射（TX）功率：*小 -19dBm 平均值，典型 -15.7dBm 平均值
接收（RX）靈敏度：*小 -30dBm 平均值，*大 -14dBm 平均值
數據協議：Modbus TCP、DNP3 分站 *、wSFTP、SSH、IEC 61850*、OPC UA*

測量配置（CNFG）

端口	USB 2.0 Mini；帶 FTDI 驅動的 Windows 串口，115200 波特
數據協議	IntelliSAW 原生協議
防護等級	1 類（防護區域）；輕工業防護，僅用于配置

擴展內存（USB）

端口	USB 2.0 Type A 主機接口
用途	擴展內存 - 趨勢分析必備
數據存儲格式	CSV 文件格式
防護等級	1 類（防護區域）；輕工業防護，僅用于存儲

微型 SD 卡

用途：僅工廠使用
防護等級：1 類（防護區域）；輕工業防護，僅用于配置

工作電源

交流輸入	100 至 250V 交流，50/60Hz
直流輸入	120 至 250V 直流（功能可用，未通過 FCC、UL 或 IEC 測試）
功耗	20W

物理特性

人機界面	電阻式觸摸屏（5 英寸 / 800×480 分辨率）
尺寸：	機身：143.6mm（寬）×100.25mm（高）×101.6mm（深）
	面板：153.4mm（寬）×110.2mm（高）×3.14mm（厚）
重量	因型號而異，典型值：0.98 千克（2.16 磅）
安裝方式	面板安裝，開孔尺寸：144.9mm（寬）×101.65mm（高）

環境特性

工作環境
污染等級	2 級
過電壓類別	Ⅲ 類，電源電壓＜300V
防護等級（IEC 60529）	面板（IP 62），機身（IP 20）
溫度	-20°C 至 +70°C（120V 交流時）；+55°C（250V 交流時）
室內使用	高海拔：5000 米；大濕度：95% 相對濕度
