意大利TECHiMP IRM READER 局部放電遠程監測系統由愛儀器儀表網代理，IRM READER是一款遠程監測單元，可提供溫度、局部放電和濕度傳感功能，用于對開關設備、斷路器和母線槽等電力關鍵資產進行基于狀態的預測性監測。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

IRM READER 局部放電遠程監測系統介紹

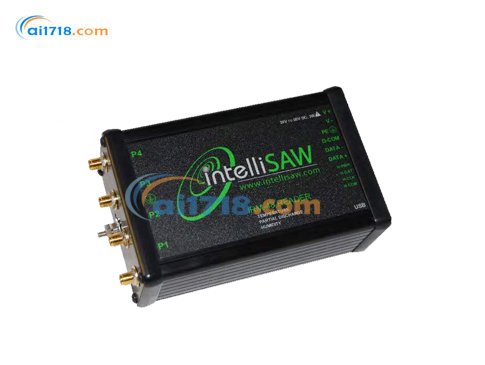

IntelliSAW IRM READER是一款遠程監測單元，可提供溫度、局部放電和濕度傳感功能，用于對開關設備、斷路器和母線槽等電力關鍵資產進行基于狀態的預測性監測。多臺 IRM 閱讀器可與 CAM-5 系統總線連接，實現數據即時顯示和報*，也可輕松集成到現有的變電站 SCADA 系統中。
12 個 SAW（無源）溫度傳感器
4 個局部放電空氣接口
8 個濕度傳感器
工業標準 Modbus RTU 通信協議
經電力資產安裝型式試驗認證

IRM READER 局部放電遠程監測系統應用場景
中壓和低壓開關設備
母線槽
環網柜
整流堆
發電機斷路器
變壓器
電機控制中心（MCC）

IRM READER 局部放電遠程監測系統適用行業
發電行業
水力發電
化石燃料（石油、天然氣）
煤炭
可再生能源（風能、太陽能）

輸配電行業
升壓變電站
降壓變電站
集電變電站

工業 / 商業領域
煉油廠
鋼鐵和鋁廠
采礦行業
石油化工行業
數據中心

典型安裝
中壓開關設備柜體是 IRM READER的典型應用場景，閱讀器安裝在低壓隔室，而傳感器和空氣接口則安裝在高壓隔室?？諝饨涌?桅桿 IRM 閱讀器傳感器 SAW低壓隔室主母線隔室濕度傳感器斷路器隔室CAM 空氣接口電纜隔室3 個 SAW 傳感器中壓開關設備關鍵資產監測

型式試驗

UL/cUL 61010-1 注冊	測量、控制和實驗室用電氣設備安全要求 - 第 1 部分
IEC61000-6-5	符合以下 IEC61000-4-x 標準的 4 級變電站電磁兼容性 / 電磁干擾
IEC 61000-4-2	靜電放電，接觸放電 ±8kV，空氣放電 ±15kV
IEC 61000-4-3、IEC 61000-4-4	射頻干擾，10V/m；電快速瞬變脈沖群，±4kV（電源、濕度和 RS485 接口）
IEC 61000-4-5	浪涌，線對線 ±2kV，線對地 ±4kV，B 級標準
IEC 61000-4-6	傳導射頻干擾，10Vrms（電源、濕度和 RS485 接口）
IEC 61000-4-8	磁場抗擾度，100V/m，50Hz 和 60Hz，三軸
IEC 61000-4-9	脈沖磁場抗擾度測試，300A/m
IEC 61000-4-10	阻尼振蕩磁場抗擾度，30A/m
IEC 61000-4-11	電壓暫降和中斷，直流電源
IEC 61000-4-12	振鈴波抗擾度，共模 5kV，差模 1kV（電源和信號）
IEC 61000-4-16	傳導頻率抗擾度，持續 30V 和 300V/1 秒差模、共模對地（電源）；持續 30V 和 300V/1 秒共模對地（信號）
IEC 61000-4-17	直流電源紋波
IEC 60255-5	介電強度，24V 直流設備按 IEC61010-1 標準為 500Vrms
IEC 60255-5	沖擊電壓，24V 直流設備按 IEC61010-1 標準為 806V
EN 300 220	傳導雜散和電磁干擾雜散（限制頻率范圍）
EN 55011	傳導雜散，A 級

IRM READER 局部放電遠程監測系統介紹

溫度

工作頻率 1	425 至 442 MHz
SAW 傳感器	1 至 12 個
冗余模式	*多 4 個冗余天線
射頻發射功率	脈沖式，-6 至 +10 dBm
射頻接收靈敏度	-86 dBm
射頻接收頻率穩定性	±700 Hz
射頻探測距離 2	配備桅桿時可達 1.75 米，配備 TPD 空氣接口時可達 2.5 米
射頻探測時間	≤160 毫秒

局部放電

通道數量	*多 4 個 IntelliSAW CAM 空氣接口（TPD）
測量方法	超高頻（UHF）
可選頻段（中心頻率）	300MHz、600MHz 或 1200MHz
測量類型	本底噪聲、表面放電（電暈）、內部放電（PD）
測量量程	分貝刻度，可校準至參考源
測量靈敏度	在 24kV 開關設備中已驗證為 100pC 峰值電荷量，具體取決于安裝情況
響應時間	100 毫秒

濕度

通道數量	8 個 IntelliSAW IH-10 傳感器（總線連接）

通信接口

數據總線接口	RS485（半雙工）
數據總線波特率	4800、9600、19200、38400、57600 或 115200 波特
數據協議	Modbus-RTU 設備
響應時間	建議超時時間為 500 毫秒或更長（通常 <100 毫秒）
配置接口	USB
配置協議	IntelliSAW 原生協議

物理特性

工作功率	3.5W，典型供電 48V 直流（24 至 60V 直流）
尺寸	81（寬）×142.5（長）×46 毫米（高）
重量	0.3 千克（10 盎司）
防護等級（IEC 60529）	IP20
安裝方式	DIN 導軌安裝
工作環境	-25℃ 至 +70℃；10%-95% 相對濕度（無冷凝）；*高海拔 5000 米
