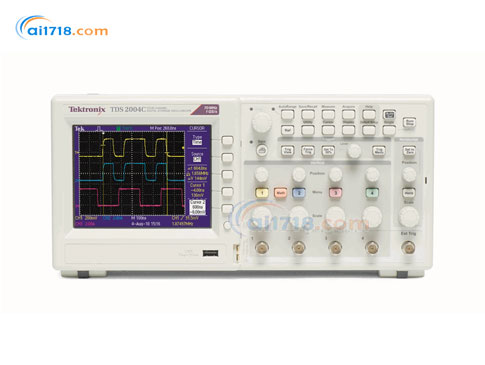

美國TEKTRONIX　TDS2004C數字存儲示波器

型號：TDS2004C數字存儲示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TDS2004C數字存儲示波器由愛儀器儀表網代理，本產品是集各種標準功能于一身，設計緊湊，性價比高的數字存儲示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?性能滿足所需，價格經濟實惠
?TDS2000C 數字存儲示波器系列設計緊湊，性價比高
?TDS2000C 系列示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助
?帶寬高達 70 MHz，*大采樣率達1.0 GS/s，遠高于同等價位的其他數字存儲示波器
?泰克專有采樣技術能夠?qū)崟r采樣，所有通道均實現至少 10 倍的過采樣，始終準確捕獲信號，使用多條通道時不會降低采樣性能
?包括上升沿/下降沿、脈沖寬度和視頻在內的*觸發功能，幫助您快速隔離所需信號
?只要捕獲到信號，*數學運算功能和自動化測量功能便可加快分析速度
?執行 FFT 或加、減或乘波形十分迅速
?16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題
?設計，讓您的工作更輕松
?直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率
?內置的幫助菜單提供有關示波器特性和功能的重要信息
?使用與用戶界面相同的語言提供幫助
?進行測量前，只要使用一個按鈕便可啟動快速、簡便的程序，檢查探頭補償狀況
?示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果
?使用前面板上的 USB 主控端口，快速保存儀器設置、屏幕截圖和波形數據

產品特點：
?70 MHz 帶寬模式
?4 通道型號
?全部通道均實現高達1.0 GS/s 采樣率
?全部通道均實現 2.5k 點記錄長度
?*觸發，包括脈寬觸發和選行視頻觸發
?16 種自動測量功能及 FFT 分析，簡化波形分析
?內置的波形極限測試
?自動化、擴展的數據記錄功能
?自動設置和信號自動量程
?內置的上下文相關幫助
?探頭檢查向?qū)?/span>
?多語言用戶界面
?5.7 英寸（144 毫米）有源 TFT 彩色顯示器
?體積小、重量輕 – 厚度僅 4.9 英寸（124 毫米），重量僅 4.4 磅（2 千克）
?前面板配有 USB 2.0 主控端口，存儲數據便捷
?后面板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge? 打印機直接打印都十分方便
?隨附美國*儀器的 LabVIEW SignalExpress? TE 限定版和泰克 OpenChoice? 軟件，讓工作臺實現連通
?內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到 USB 存儲設備中，時間長達 24 小時
?還可以選擇“無限”選項不間斷監控波形
?該模式可以將觸發波形保存到外部 USB 存儲設備，沒有時間長度限制，直到存儲設備存滿為止
?示波器還會到時引導您插入另一個 USB 存儲設備以繼續保存波形
?使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便
?將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單
?也可以直接連接任何兼容 PictBridge 打印機來打印圖像
?連通測試平臺，實現智能調試

TDS2000C系列型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器（QVGA LCD）	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬*3	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道數量	2	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道上采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	記錄長度所有型號所有時基上2.5k 點
垂直分辨率	8 bits
垂直靈敏度	校準后微調時，所有型號2 mV - 5 V/div
DC 垂直精度	所有型號上± 3%
垂直縮放	垂直擴展或壓縮實時波形或停止的波形
*大輸入	300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC
位置范圍	2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V
帶寬限制	所有型號為20 MHz
輸入耦合	所有型號上AC, DC, GND
輸入阻抗	1 MΩ 并聯, 20pF
時基范圍	5 ns - 50 s/div	5 ns - 50 s/div	5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或折疊活動的波形或停止的波形
I/O 接口
USB 端口	前面板上的USB 主機端口支持USB 閃存驅動器儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機
GPIB	可選
非易失性存儲器
參考波形顯示	（2）個2.5 K 點參考波形
沒有USB 閃存驅動器時的波形存儲	（2） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點
*大USB 閃存驅動器容量	64 GB
沒有USB 閃存驅動器時的設置	10 個前面板設置
帶有USB 閃存驅動器時的設置	每8 MB 4000 個以上前面板設置
帶有USB 閃存驅動器的屏幕圖	每8 MB 128 個以上屏幕圖（圖像數量取決于選擇的格式）
帶有USB 閃存驅動器時全部保存	每8 MB 12 個以上的全部保存操作一個全部保存操作會創建3-9 個文件
尺寸	158326.3124.2mm
重量	2.0kg（僅儀器）

TDS2001C	50 MHz、2 通道、500 MS/s、TFT DSO
TDS2002C	70 MHz、2 通道、1 GS/s、TFT DSO
TDS2004C	70 MHz、4 通道、1 GS/s、TFT DSO
TDS2012C	100 MHz、2 通道、2 GS/s、TFT DSO
TDS2014C	100 MHz、4 通道、2 GS/s、TFT DSO
TDS2022C	200 MHz、2 通道、2 GS/s、TFT DSO
TDS2024C	200 MHz、4 通道、2 GS/s、TFT DSO
TEK-USB-488	GPIB 到 USB 轉換器
SIGEXPTE	美國國家儀器的 SignalExpress 泰克版交互式測量軟件 - 專業版
AC2100	儀器軟手提箱
HCTEK4321	儀器硬塑料手提箱（要求 AC2100）
RM2000B	機架套件
077-0444-xx	編程人員手冊 – 僅為英語
077-0446-xx	服務手冊 – 僅為英語
174-4401-xx	USB 主機到設備電纜線，3 英尺長
L0	英文手冊
L7	簡體中文手冊
L8	繁體中文手冊
TPP0101	100 MHz 10X 無源探頭
TPP0201	200 MHz 10X 無源探頭
P2220	10X-1X 可切換的無源探頭（選擇 10X 時為 200 MHz）
P6101B	1X 無源探頭（15 MHz、300 VRMS CAT II 額定值）
P6015A	1000X 高壓無源探頭 (75 MHz)
P5100	100X 高壓無源探頭 (250 MHz)
P5200	高壓有源差分探頭 (25 MHz)
P6021	15 A、60 MHz 交流探頭
P6022	6 A、120 MHz 交流探頭
A621	2000 A、5 至 50 kHz 交流探頭
A622	100 A、100 kHz 交流/直流探頭/BNC
TCP303/TCPA300	150 A、15 MHz 交流/直流探頭/放大器
TCP305/TCPA300	50 A、50 MHz 交流/直流探頭/放大器
TCP312/TCPA300	30 A、100 MHz 交流/直流探頭/放大器
TCP404XL/TCPA400	500 A、2 MHz 交流/直流探頭/放大器
