美國MEGGER　BM12/MJ10絕緣導通測試儀兆歐表

型號：BM12/MJ10絕緣導通測試儀兆歐表

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

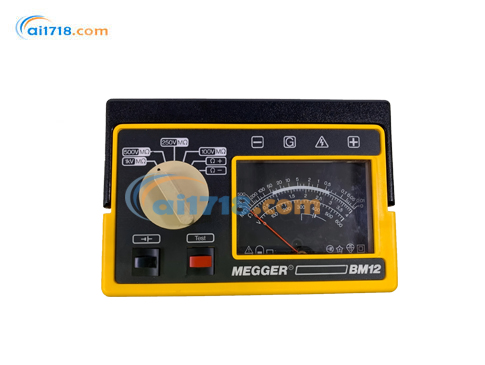

BM12/MJ10絕緣導通測試儀兆歐表

美國Megger BM12/MJ10絕緣導通測試儀兆歐表由愛儀器儀表網代理，本產品BM12作為安全設計，儀器一連接到待測電路，交流電壓量程便立即生效，若電路未斷電，會提前發出*示，避免儀器誤操作。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

BM12/MJ10絕緣導通測試儀兆歐表產品說明
Megger主流絕緣及通斷測試儀 MJ10 與 BM12 是現代化便攜式一體化儀器，旨在實現快速、*的測量。兩款儀器均具備 4 種直流絕緣測試電壓（100V、250V、500V、1000V），且絕緣電阻量程統一，*高可達 2000MΩ；通斷測試方面，可在 0-4Ω 單一量程內，以任意極性進行測量。
（一）供電方式與電壓穩定性
MJ10 測試儀：由低壓手搖發電機供電，該發電機設計獨特，即便在滿負載工況下也易于轉動。低壓發電機與電子逆變器相連，可提供穩定性極高的測試電壓。測量精度不受發電機搖速波動影響，且能在額定電壓下保持穩定 ——1000V 電壓檔下，負載電阻低至 1MΩ 時仍維持額定電壓；500V 電壓檔下，負載電阻低至 0.5MΩ 時依舊保持額定電壓。
BM12 測試儀：與 MJ10 規格參數及電路設計相近，但采用內置可更換電池供電。作為安全設計，儀器一連接到待測電路，交流電壓量程便立即生效，若電路未斷電，會提前發出*示，避免儀器誤操作。盡管該量程按交流電壓校準，但其同時具備自動放電監控功能：對于電纜等含電容的設備，測試完成后，可通過該量程判斷電壓是否已放電至安全水平，確保拆除測試導線時無觸電風險。
（二）核心功能與結構設計
保護端子：每臺儀器均配備保護端子，可避免表面泄漏電流對測量結果產生干擾。其原理是將泄漏電流通過保護端子分流，使其不進入儀器的測量電路。
通斷測試極性反轉：通斷測量功能支持測試電流極性反轉，且無需更換測試導線。操作人員可通過對兩種極性下的測量結果取平均值，消除靜態電動勢等因素的影響。
機身與顯示：儀器機身堅固、重量輕便，外殼采用高強度聚碳酸酯材質；測量結果通過模擬表盤直接顯示，表盤為黑底白刻度，指針采用橙色 “日光顯色” 設計，讀數清晰。
操作方式：通過旋轉開關選擇量程，按下 “測試（Test）” 按鈕啟動測試。其中 MJ10 需在按下按鈕的同時轉動發電機手柄；BM12 的電池艙位于機殼底部，可便捷取用，按下專用按鈕即可檢查電池狀態。
測試導線設計：標配測試導線采用直角連接器，當導線接入儀器的 recessed 端子（嵌入式端子）后，提手可向下折疊覆蓋端子，有效防止測試過程中導線意外脫落。

BM12絕緣導通測試儀兆歐表應用場景
MJ10 與 BM12 測試儀設計注重便捷性與易用性，適用于復雜或大型電氣裝置的測試，以及電氣設備的調試、維修與維護工作，可安全測試以下設備及場景：

電機、發電機、電纜、開關設備、變壓器
配電網絡、工業與民用電氣裝置
各類電氣元件與器具

儀器符合多數國際布線規范要求，包括英國電氣工程師學會（IEE）布線規范及德國 VDE 0100 規范。為滿足上述要求，儀器在電阻量程下的性能完全符合 VDE 0413 第 1 部分與第 4 部分標準。

豐富的絕緣測試電壓量程使儀器適用于多種場景，例如：

需按規范使用 1000V 直流測試的裝置與設備
需用 100V 直流低壓測試的航空航天設備與通信設備
需用 250V 直流測試的 110V-120V 交流系統

此外，可選用帶熔絲探針的測試導線。建議在檢測設備是否與電源隔離（通過電壓測試實現）時使用此類導線，尤其是在高能量場景下。

BM12/MJ10絕緣導通測試儀兆歐表特點
標準直流測試電壓：100V、250V、500V、1000V
保護端子
帶極性反轉功能的通斷測試量程
自動電容電路放電功能
用于檢測帶電電路及監控放電情況的電壓量程

BM12訂購信息

物品（數量）	訂單編號
多電壓模擬式絕緣及通斷測試儀	MJ10/BM12
標準附件
測試導線組，含 2 根黑色測試導線和 1 根紅色測試導線，配鱷魚夾	6220 - 436
操作說明書	6171 - 140
皮質便攜箱	6420 - 043
4 毫米直角轉接器（可使用帶直連接器的導線）
黑色	6320 - 376
紅色	6320 - 377
帶熔絲探針的測試導線組（不適用于通斷測量，符合英國健康與安全執行局指導文件 GS 38）	6110 - 920

BM12絕緣導通測試儀兆歐表規格

參數 說明

絕緣電阻 0-2000MΩ，且支持無窮大（∞）測量（所有測試電壓檔均適用）

標稱直流測試電壓（1mA 負載下小端電壓） 100V、250V、500V、1000V

開路端電壓標稱電壓的 +40%~0%（即不低于標稱電壓，高為標稱電壓的 1.4 倍）

短路端電流 1.9mA

精度刻度標記范圍內的 50% 區域：任意位置誤差 ±2.5mm；其余區域：滿刻度偏轉（f.s.d.）誤差 ±1.5%

電壓穩定性（僅 MJ10）搖速在 180 轉 / 分鐘～240 轉 / 分鐘之間時，電壓波動 ±1% 以?xún)?nèi)

參數	說明
絕緣電阻	0-2000MΩ，且支持無窮大（∞）測量（所有測試電壓檔均適用）
標稱直流測試電壓（1mA 負載下*小端電壓）	100V、250V、500V、1000V
開路端電壓	標稱電壓的 +40%~0%（即不低于標稱電壓，*高為標稱電壓的 1.4 倍）
短路端電流	1.9mA
精度	刻度標記范圍內的 50% 區域：任意位置誤差 ±2.5mm；其余區域：滿刻度偏轉（f.s.d.）誤差 ±1.5%
電壓穩定性（僅 MJ10）	搖速在 180 轉 / 分鐘～240 轉 / 分鐘之間時，電壓波動 ±1% 以?xún)?nèi)

（二）通斷量程

參數	說明
電阻	0-4Ω
開路端電壓	MJ10：8V±5%；BM12：5V±5%
短路端電流	MJ10：240mA±10%；BM12：230mA±10%
精度	刻度標記范圍內的 50% 區域：任意位置誤差 ±2.5mm；其余區域：滿刻度偏轉（f.s.d.）誤差 ±1.5%

（三）電壓量程

參數	說明
量程	0-600V 交流（未按下按鈕時生效）
精度	滿刻度偏轉（f.s.d.）誤差 ±2.5%

（四）通用規格

參數	說明
過載等級	1kV 測試電壓檔：可承受 1200V 交流或直流電壓，持續 10 秒；其余量程：可承受 600V 交流或直流電壓
溫度范圍	工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃
濕度范圍	工作濕度：40℃環境下大相對濕度 50%（20℃環境下大相對濕度 70%）；存儲濕度：35℃環境下*大相對濕度 95%
耐閃絡測試	6kV 交流均方根值（r.m.s.）
供電電源	MJ10：低壓無刷交流發電機；BM12：6 節 1.5V 電池（IEC LR6 型號）
電池壽命（僅 BM12）	絕緣或通斷量程測試次數：*少 1300 次
熔絲	1. 500mA FF 型，660V 陶瓷材質，50kA 高分?jǐn)嗄芰Γ℉.B.C.），尺寸 32mm×6mm，型號為 Ferraz D86483 或同等規格；2. 7A（F 型），高分?jǐn)嗄芰Γ℉.B.C.），10kA
安全標準	符合 IEC 1010-1（1992）、EN 61010-1-2001 雙重絕緣要求，即 300V II 類、500V 相間電壓、1kV 直流電壓
電磁兼容性（E.M.C.）	符合 IEC/EN 61326:1997 標準

（五）尺寸與重量

型號	尺寸（長 × 寬 × 高）	重量
MJ10	210mm×128mm×125mm（含發電機手柄），約合 8.25 英寸 ×5 英寸 ×5 英寸	1kg（約 2.25 磅）
BM12	180mm×128mm×125mm，約合 7 英寸 ×5 英寸 ×5 英寸	1kg（約 2.25 磅）
