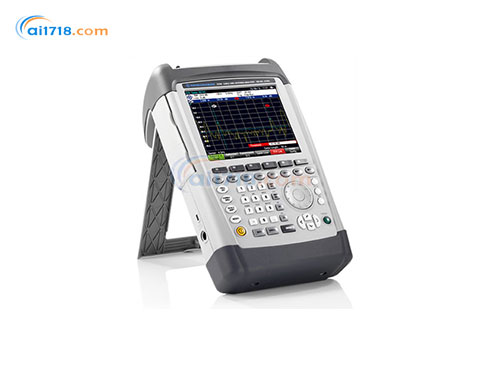

德國R&S(羅德與施瓦茨)　ZVH線纜與天線分析

型號：ZVH線纜與天線分析

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) ZVH線纜與天線分析由愛儀器儀表網代理，本產品集快速的天饋線分析與高性能的頻譜測試于一身，無論您在外場進行發射機的安裝、無線干擾查找或者是頻譜分析?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?R&S?ZVH是R&S推出的新一代天饋線分析儀
?R&S?ZVH集快速的天饋線分析與高性能的頻譜測試于一身，無論您在外場進行發射機的安裝、無線干擾查找或者是頻譜分析，R&S?ZVH都可以輕松勝任
?ZVH在業界首創任務管理器工作模式，用戶可以預先設置好任務模板，在現場測試時只需連接好，按一下運行鍵，剩下的工作全部由ZVH自動完成
?相比傳統的天饋線分析儀，使用ZVH可以將工作效率提高3倍以上

產品特點：
?頻率范圍：100 kHz～3.6/8 GHz
?標配天饋線斷點分析、反射測量、電纜損耗測量功能
?功能強大的任務管理器，大大減輕了現場測試工作量
?支持軟件升級頻譜分析、全功能矢量網絡分析、矢量電壓表、頻譜瀑布圖、功率計等功能
?傳輸測量動態范圍高達100 dB
?內置直流偏置供電，方便有源器件測試
?高靈敏度頻譜測試（<–141dBm；前置放大器打開時，<–161 dBm ）
?較低的測量不確定度（典型值 0.5 dB）
?分辨率帶寬*低可達1Hz，清晰呈現信號細節
?支持R&S天線、探頭和功率計，拓展測量功能
?堅固的防水外殼，適合現場的惡劣工作條件
?重量輕（帶電池3 kg），易于手持，中文界面、功能鍵觸手可及
?支持GPS定位功能
?易于更換的高容量鋰離子電池，工作時間可達4.5小時
?用于遠程控制和測量數據傳送的LAN口和USB接口，測量結果可保存在SD卡中
?Firmware終身免費升級
?隨機贈送ZVHView軟件，用于編輯任務管理器，設置與測量結果的交換存檔和處理（支持XP/Vista/Win7）

應用領域：
?天線與饋線的外場測試
?天線隔離度的外場測試
?無源器件以及塔頂放大器的外場測試
?場強測量與無線干擾查找

		ZVH4	ZVH8
頻率范圍		100kHz～3.6GHz	100kHz～8GHz
基本測量功能		反射測量、電纜壞點測量、單端口電流損耗測量
輸出功率(端口1,2)		-40～0dBm 1dB步徑
*大無雜散輸入功率		+17dBm
測量點數		631
電纜壞點測量功能DTF
顯示模式		回撥損耗dB，駐波比VSWR
距離分辨率		1.58×速度因子/跨度
距離顯示范圍		3～1500m
反射測量功能
方向性	100kHz～3GHz	﹥43dB	﹥43dB
	3GHz～3.6GHz	﹥37dB	﹥37dB
	3.6GHz～6	-	﹥37dB
	6GHz～8GHz	-	﹥31dB
顯示模式		回撥損耗dB，駐波比VSWR，單端口電纜損耗
傳輸測量功能(需要ZVH-K39選件)
動態范圍(S21)	100K～300kHz	﹥50dB	﹥50dB
	300kHz～2.5GHz	﹥80dB典型值100dB	﹥80dB典型值100dB
	2.5GHz～3.6GHz	﹥70dB典型值90dB	﹥70dB典型值90dB
	3.6GHz～6GHz		﹥70dB典型值90dB
	6GHz～8GHz		﹥50dB
顯示模式		dB幅度（損耗、增益）
直流偏執供電(端口)
電壓范圍	內部電壓供電	+12～32V，1V步徑
*大輸出功率		4W(電池供電)10W(AC供電)
*大電流		500毫安
*大電壓	外部電壓供電	50V
*大電流		600毫安
基本規格
顯示		6.5寸彩色液晶屏VGA分辨率
電池續航時間		3小時
		4.5小時
尺寸(WHD)		194mm300mm69mm
重量		3公斤
