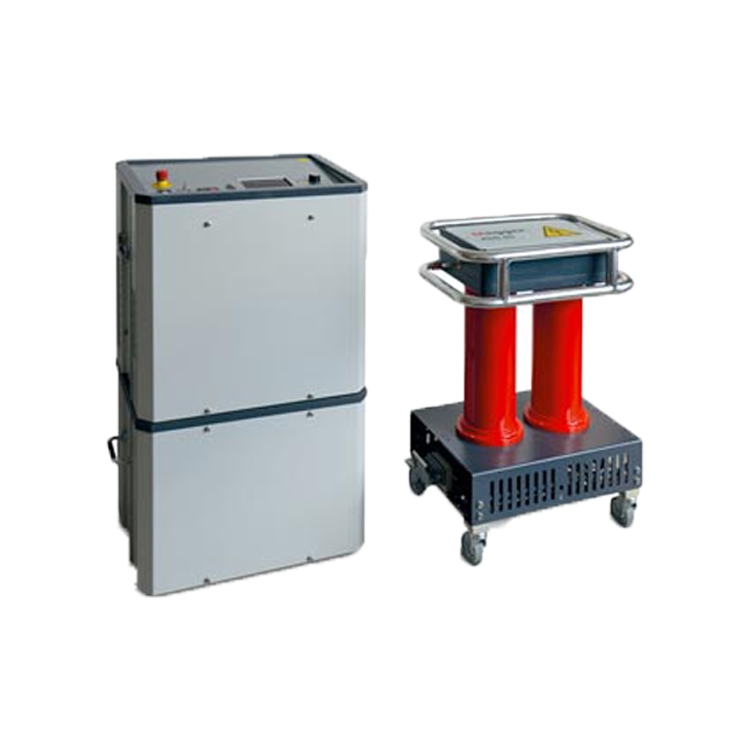

美國MEGGER　TDM45中壓電纜大功率測試與診斷組合

型號：TDM45中壓電纜大功率測試與診斷組合

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TDM45中壓電纜大功率測試與診斷組合由愛儀器儀表網代理，TDM45是中壓電纜測試和診斷方面的革命性突破。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDM45中壓電纜的高功率測試和診斷組合簡介：

TDM 系列為中壓電纜（MV 電纜）的測試與診斷設立了新*。該系列采用開創性的專利技術，能夠滿足能源供應商對靈活且符合特定應用場景的測試測量設備日益增長的需求。對于中壓電纜系統長度不斷增加等市場趨勢，這款創新性的高性能系統能提供*的應對方案。
TDM 系列提供兩個電壓等級的產品，分別針對 20/22 kV 電網優化的 TDM 4540 型，以及針對 36 kV 電網優化的 TDM 6260 型，并提供多種應用套餐。產品類型涵蓋純測試系統到全集成診斷解決方案，可與 PRIMEON 或 CENTRIX EVOLUTION 等故障定位系統無縫集成。無論是便攜式設計，還是安裝在廂式貨車、拖車或集裝箱內的配置，TDM 系列都能*適配您的需求。
該系列的顯著特點之一是在 0.1 Hz 頻率下具備出色的輸出性能，可對長度達 30 千米的電纜進行符合標準的測試，這類電纜常見于可再生能源供電網絡。TDM 系列的大容量設計（36 kV 有效值下容量可達 8 μF，54 kV 下容量可達 5 pF），能夠確保對大型電纜系統進行全面測試。
除超低頻（VLF）測試外，該系統還集成了介質損耗因數（tanδ）測量功能，可可靠分析電纜狀態，并根據 IEEE 400.2 標準為用戶提供可操作的建議。
然而，TDM 系列*突出的特點是其能在接近電網頻率的條件下進行局部放電（PD）測量。這一功能可為資產管理人員提供*、可靠的數據，助力其做出決策。該系列提供超低頻余弦方波（VLF CR/Slope）和衰減交流（DAC）兩種測試方法供選擇，相較于傳統的超低頻正弦波（VLF Sinusoidal）測試，在中壓電纜系統薄弱點的檢測與定位方面，具有經科學驗證的優勢。
投資 TDM 系列，意味著您選擇了*技術，該技術能為您的測試與診斷需求提供*的性能、靈活性和可靠性。

TDM45中壓電纜大功率測試與診斷組合強大的電纜測試功能
符合標準要求的耐壓測試，可測試長度*長達 30 千米的電纜
*的診斷能力：根據 IEEE 400.2 標準進行介質損耗因數（tanδ）測量，并能自動解讀測量結果
高效的局部放電（PD）測量：采用超低頻余弦方波（VLF CR/Slope）和衰減交流（DAC）技術，實現可靠的薄弱點檢測
量身定制的解決方案：
提供多種可選配置，從便攜式到適用于 22 kV 和 36 kV 電網的全集成系統均可選擇，且能與故障定位系統靈活組合

TDM45系列訂貨信息
產品( 組合式) 訂單編號
TDM 45-P	1007572
TDM 45-P-TD	1007581
TDM 45-P-PD	1007579
TDM 45-P-TD-PD	1007580
TDM 4540-P	1007573
TDM 4540-P-TD	1007578
TDM 4540-P-PD	1007574
TDM 4540-P-TD-PD	1007577
產品(單獨組件) 訂單編號
VLF Sine 45 kV基礎模塊	128300045-S
VLF booster 40 kV增強模塊	128311042
內置介損	138316309
內置介損(可反饋)	138316310
PDS 60正弦局放測試單元	1007582
局放校準器(200 pC-20 nC)	90007366
可選配高壓連接電纜訂單編號
VLF Sine 45基礎模塊高壓連接電纜5m	118306900
VLF Sine 45基礎模塊高壓連接電纜10 m	2004420
VLF Sine 45基礎模塊高壓連接電纜15 m	2004421
PDS 60單元無局放高壓連接電纜1.5 m	138316094
PDS 60單元無局放高壓連接電纜3 m	2005655
PDS 60單元無局放高壓連接電纜5m	890010915
PDS 60單元無局放高壓連接電纜10m	890023555
PDS 60單元無局放高壓連接電纜15 m	890015603
可選附件訂單編號
附加軟件許可(1個加密狗)	90011938
PDS 60單元安裝支架	2003886
診斷連接套裝	890017909
無局放測試轉接器PD PA-MC-12	820016301
無局放測試轉接器PD PA-MC-16	820016302
VLF三相接線套裝	128311801
VLF三相SF6開關柜M12接線套裝	128311799
VLF三相SF6開關柜M16接線套裝	128311800
ESG NT跨步電壓測試探頭	1004629-S

TDM45中壓電纜大功率測試與診斷組合規格

技術參數（*大配置）	25 kV 電網（TDM 4540 型）	35 kV 電網（TDM 6260 型）
系統配置選項	便攜式與系統集成式	系統集成式
輸出電壓
- 超低頻正弦波（VLF Sine）	0…45 kV 峰值	0…62 kV 峰值
- 超低頻余弦方波（VLF CR）	0…40 kV 有效值	0…60 kV 有效值
- 直流電（DC）	0…±45 kV	0…±62 kV
- 衰減交流（DAC）	0…±40 kV 峰值	0…±60 kV 峰值
頻率
- 超低頻正弦波 / 超低頻余弦方波（VLF CR）	0.01…0.1 Hz（自動頻率適配）；0.1 Hz	0.01…0.1 Hz（自動頻率適配）；0.1 Hz
- 衰減交流（DAC）	20…500 Hz	20…500 Hz
輸出電流	12 mA	23 mA
泄漏電流測量	0…20 mA，分辨率 10 μA	0…20 mA，分辨率 10 μA
可測試容量
- 超低頻正弦波（VLF Sine）	0.1 Hz 下為 0.6 μF；*大 10 μF	0.1 Hz 下為 1 μF；*大 10 μF
- 超低頻余弦方波（VLF CR）	40 kV 有效值、0.1 Hz 下為 5 μF；36 kV 有效值、0.1 Hz 下為 5.6 μF；18 kV 有效值、0.1 Hz 下為 10 μF	60 kV 有效值、0.1 Hz 下為 4.4 μF；36 kV 有效值、0.1 Hz 下為 7.8 μF；18 kV 有效值、0.1 Hz 下為 10 μF
- 衰減交流（DAC）	40 kV 峰值下為 5 μF	60 kV 峰值下為 4.6 μF
護套測試 / *定位	0~5/10/20 kV	0~5/10/20 kV
內置介質損耗因數（tanδ）（可選配置）
- 測量范圍	10?3~10?	10??~10?
- 精度	10?3	10??
- 分辨率	10??	10??/10??
局部放電（PD）	可選配置	-
控制方式	便攜式：通過超低頻（VLF）單元控制，局部放電（PD）測量通過筆記本電腦實現；系統集成式：通過筆記本電腦或 Primeon/Centrix 控制單元實現	-
工作循環	連續運行	-
重量 / 尺寸	取決于具體配置	-
工作溫度	-20°C…+55°C	-20°C…+55°C
存儲溫度	-20°C…+70°C	-20°C…+70°C
