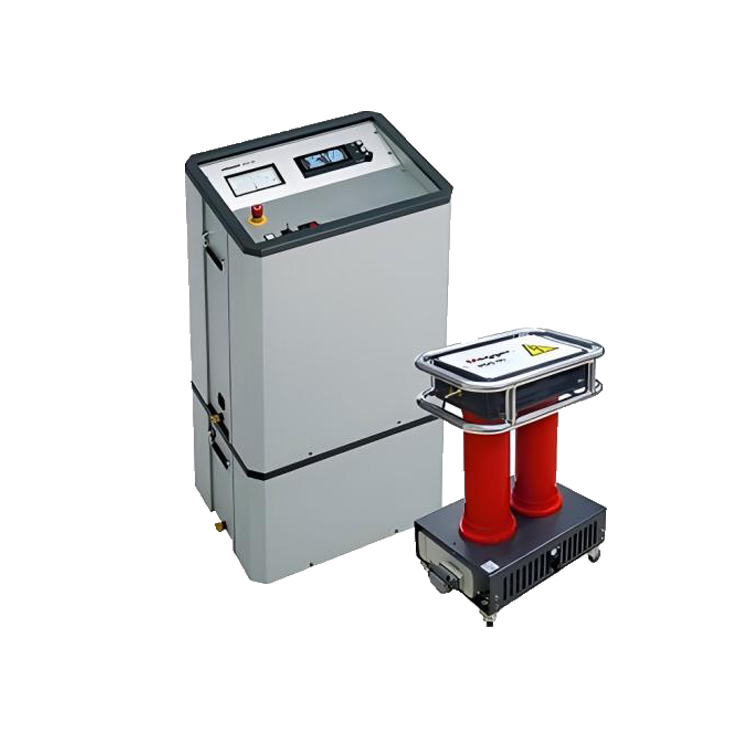

美國MEGGER　TDS NT電纜測試和診斷組合系統

型號：TDS NT電纜測試和診斷組合系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TDS NT電纜測試和診斷組合系統由愛儀器儀表網代理，本產品采用 VLF 余弦方波 (VLF CR) 的耐壓測試和采用阻尼交流電壓 (DAC) 的震蕩波局放（PD）診斷*連同 50Hz 斜率技術融合于一個設備中?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

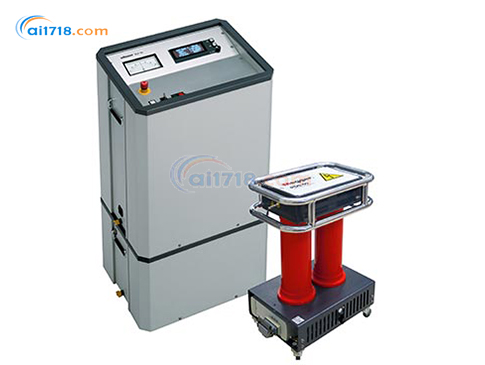

TDS NT電纜測試和診斷組合系統簡介：

新一代電纜診斷技術
電網運營商如今能更快速、更可靠地獲取電纜質量與狀態信息，這得益于全新的50Hz 斜率技術。該技術*實現了在實際局部放電測量過程中，即時定位地下電纜故障。
獨特的 “一體化” 解決方案
全新 TDS NT 系列在電纜測試與診斷領域具備極高靈活性，由多功能緊湊型電壓源和現代化局部放電檢測器組成：
TDS 測試電壓源可單獨用于簡單的超低頻測試，也可與局部放電檢測器配合，用于帶局部放電診斷功能的有效投運測試。
除經過驗證的超低頻（VLF）和直流疊加（DAC）測試電壓外，TDS 還可依據 IEC 60229 標準進行直流（DC）測試和護套測試。
與階躍電壓傳感器 ESG NT 配合使用時，還能*定位護套故障。
50Hz 斜率技術
超低頻電壓和直流疊加電壓均基于50Hz 斜率技術原理工作，這對局部放電診斷至關重要 —— 因?yàn)橐煽吭u估測量結果，必須能與工頻直接對比。
眾所周知，頻率差異較大時，局部放電特性會發生變化，導致無法可靠評估。而我們的 50Hz 斜率技術可確保兩種電壓波形均具備可比性。
以用戶為核心的新技術設計
操作軟件設計簡潔，用戶可快速上手，核心優勢包括：
集成數據庫：簡化測量數據與電纜數據的搜索、瀏覽和管理。
改進的全自動校準：可顯示信噪比。
“實時” 局部放電圖譜：局部放電評估算法能在測量過程中，可靠自動檢測并*定位局部放電（局部放電圖譜），無需耗時的測量數據后處理，可直接安排維護資源。
一鍵生成報告：測量完成后，操作人員只需點擊鼠標，即可生成報告，其中清晰歸納了*重要的測量數據。

TDS NT電纜測試和診斷組合系統產品特點
高測試電容：確保可對長電纜或多相并聯電纜進行符合標準的 0.1Hz 超低頻測試，大幅節省時間。
兩件式設計：便攜且易于運輸。
集成泄漏測量：可初步判斷電纜狀態。
高安全性：配備集成放電單元、接地回路監控和擊穿檢測功能。

TDS NT電纜測試和診斷組合系統優勢：
?一臺設備中包含兩個可靠的電壓波形形狀
?符合標準的 VLF 電纜測試要求，附有 PD 診斷功能
?通過可靠的 DAC 電壓完成非破壞性 PD 診斷

?與工頻形成直接對比的 50 Hz 斜率技術

TDS NT訂購信息

產品	訂單號
TDS NT 40-P 套裝，包含：
TDS 40-P；TDS 40 增強版電源（含引線組、報告軟件）	138315795
PDS 60-v3；PDS 60-v3 局部放電耦合器	1014865
局部放電校準器；測量范圍 100 皮庫（pC）…100 納庫（nC）	2008807
局部放電軟件許可證主包（3 次激活，有效期 5 年）	1389
筆記本電腦（英文；其他語言可按需提供）	2007129
必選局部放電檢測器（PDS）引線組（1 套）
PDS 60-v3 標準引線組	2003837
PDS 60-v3 北美自由貿易區（NAFTA）專用引線組	2011838
必選電源線（1 根）
歐盟（EU）標準電源線	810000024
英國（UK）標準電源線	118307335
美國（US）標準電源線	502025220
澳大利亞（AUS）標準電源線	90020435
TDS NT 60-P 套裝，包含：
TDS 60-P；TDS 60 增強版電源（含引線組、報告軟件）	138315410
PDS 60-v3；PDS 60-v3 局部放電耦合器	1014865
局部放電校準器（原文 “TE Kalibrator”，推測為 “PD Calibrator”）；測量范圍 100 皮庫（pC）…100 納庫（nC）	2008807
局部放電軟件許可證主包（3 次激活，有效期 5 年）	1389
筆記本電腦（英文；其他語言可按需提供）	2007129
必選局部放電檢測器（PDS）引線組（1 套）
PDS 60-v3 標準引線組	2003837
PDS 60-v3 北美自由貿易區（NAFTA）專用引線組	2011838
必選電源線（1 根）
歐盟（EU）標準電源線	810000024
英國（UK）標準電源線	118307335
美國（US）標準電源線	502025220
澳大利亞（AUS）標準電源線	90020435

TDS NT電纜測試和診斷組合系統規格

型號	TDS 40	TDS 60
輸出電壓
- 超低頻（VLF）	3~40 kV 有效值（RMS）	3~60 kV 有效值（RMS）
- 直流疊加（DAC）	3~40 kV 峰值	3~60 kV 峰值
- 直流（DC）	3~±40 kV	3~±60 kV
輸出電流	7 mA	5 mA
泄漏電流測量	0~7 mA（分辨率 10 μA）	0~5 mA（分辨率 10 μA）
頻率（超低頻 / 直流疊加）	-	-
可測試電纜電容（超低頻）- 增強版	4.8 μF / 40 kV 有效值（@0.1Hz）	2 μF / 60 kV 有效值（@0.1Hz）
可測試電纜電容（直流疊加）	5 μF / 40 kV 峰值（*大 10 μF）	2 μF / 60 kV 峰值（*大 10 μF）
護套測試 / 故障定位	-	測試：3~10 kV；定位：3~10 kV，脈沖比 1:3/1:5/1:9
安全裝置	擊穿檢測、集成放電單元、接地回路監控	-
電源供應	-	230 V，50/60 Hz，500 VA；120 V，60 Hz，500 VA
報告功能	-	-
工作溫度	-20 °C ~ +55 °C	-
存儲溫度	-	-40 °C ~ +70 °C
相對濕度	30°C 時 93%（無冷凝）	30°C、50kV 及以下時 93%（無冷凝）；30°C、50~60kV 時 70%（無冷凝）
防護等級	-	-
重量（取決于所裝選件）	約 55 kg + 48 kg	約 85 kg + 48 kg
尺寸（寬 × 高 × 深，分兩件式）	550×1100×420 mm	550×1100×420 mm

技術參數：局部放電檢測器（PDS 60）

項目	參數
電壓
- 工作電壓	*大 60 kV 有效值（RMS）
- 類型	超低頻（VLF CR）或直流疊加（DAC）
高壓耦合電容容量	25 nF
靈敏度范圍	2 pC ~ 100 nC
分辨率	±1 pC
局部放電本底噪聲水平	< 2 pC
局部放電脈沖重復率	100 kHz
局部放電定位
- 測量范圍	0~16000 m（波速 v/2=80 m/μs）
- 傳播速度（v/2）	50~120 m/μs
- 采樣率	125 MHz（8 ns）
- 帶寬	3/25 MHz（可切換）
- 精度	電纜長度的 1%
- 分辨率	±1 pC / ±1 m
濾波器	模擬和數字
電源供應	通過 TDS 系統供電（24 V）
溫度
- 工作溫度	-20 °C ~ +55 °C
- 存儲溫度	-40 °C ~ +70 °C
相對濕度	30°C 時 93%（無冷凝）
重量	35 kg
尺寸（寬 × 深 × 高）	39×58×76 cm
局部放電校準器（符合 IEC 60270 標準）
- 測量范圍	100 pC ~ 100 nC
- 電源供應	9 V 方塊電池
軟件	遵循 EasyGo 原則，集成電纜數據庫，全自動評估
