英國T&R　PCU2 mk5初級電流注入系統

型號：PCU2 mk5初級電流注入系統

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

美國T&R PCU2 mk5初級電流注入系統由愛儀器儀表網代理，本產品非常適合需要高電流的調試和維護測試。由獨立的控制和裝載單元組成?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PCU2 mk5初級電流注入系統簡介：
?PCU2 Mk5一次電流注入系統非常適合需要高電流的調試和維護測試。
?PCU2 Mk5系統由獨立的控制和裝載單元組成，可實現*大的靈活性控制單元包含所有控制和計量電路，并通過控制和計量電纜連接到裝載單元。
?PCU2 Mk5控制單元可與兩個裝載單元中的一個一起使用，提供5000A或6000A之間5分鐘或短時間達10或12kA。每個裝載單元有兩個輸出端，可以串聯或并聯，以獲得*大的靈活性。例如，LU6000可以配置為在6.6V或3.3V時提供3000A的*大電流。
?PCU2 Mk5控制和裝載單元分別安裝在配有腳輪和防護升降手柄的堅硬鋼制外殼內。裝載單元有一個小的平面區域，以使它們盡可能靠近測試對象放置，從而*大限度地降低電力需求并*大化可用電流。

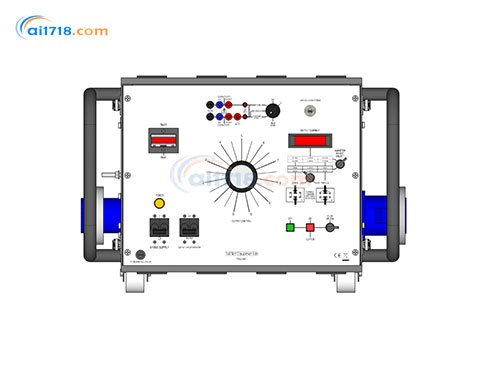

?此處顯示的PCU2 Mk5控制單元帶有LU5000加載單元。這種組合可以用于注入高達5000A的電流5分鐘，8000A的電流5秒或10000A的電流1秒。
?該裝置非常適合所有初級電流注入任務，包括測試低于和高于電流繼電器，斷路器和CT比率測試。
?PCU2 Mk5控制單元的額定功率為20kVA，并進行數字測量。測量時提供一個記憶設備，當輸出跳閘或關閉時保持當前讀數。當被測設備跳閘時，電流會自動關閉。
?PCU2 Mk5提供靈活的定時系統，使定時測試可以達到1ms的分辨率。常開或常閉觸點的選擇是自動的，觸點的狀態顯示在前面板上。定時模式可用于測試欠壓和過流設備，重合器，欠壓和過壓設備，電流跳閘和斷路器。

PCU2 mk5初級電流注入系統特點：
?20kVA 5 分鐘輸出能力
?連續可變的輸出
?多功能計時系統
?數字式真有效值記憶電流表
?明亮的LED顯示屏
?在測試結束時自動關閉
?集中控制和計量
?集中控制和計量
?輸出高達10kA
?低阻抗，雙量程輸出

PCU2 mk5初級電流注入系統技術參數：
?測量
交流輸出電流由一個真正的4位數字存儲器進行計量帶LED顯示的電流表。

規格	參數	并行模式	系列模式
范圍1	滿量程	5000A	2500A
	分辨率	1A	1A
	*度	0.6% rdg+6d	0.6% rdg+6d
	電流跳閘	5500A	2750A
Range 2	滿量程	10.00kA	5.00kA
	分辨率	0.01kA	0.01kA
	*度	0.6% rdg+6d	0.6% rdg+6d
	電流跳閘	11000A	5500A

記憶電流表采集時間200ms
?加載單位輸出
加載單元的輸出從零開始連續變化。每個單元可以以串聯/并聯模式運行，以允許更大范圍的負載阻抗。所有計量和跳閘功能都由控制單元處理。

規格	參數	LU5000		LU6000
		并行模式	系列模式	并行模式	系列模式
	開路電流V	0-4V	0-8V	0-3.3V	0-6.6V
連續	電流	2500A	1250A	3000	1500A
連續	*大kVA	10	10	10	10
5 min on/15 min off	電流	5000A	2500A	6000A	3000A
5 min on/15 min off	*大kVA	20	20	20	20
5 sec on	電流	8000A	4000A	9600A	4800A
5 sec on	*大 kVA	32	32	32	32
1 sec on	電流	10000A	5000A	12000A	6000A
1 sec on	*大kVA	40	40	40	40

?防護和安全
PCU2 mk5和加載裝置均標有CE標志，旨在滿足BS EN61010的要求。
系統受到電源輸入上的斷路器和保險絲的保護，負載單元輸出上的斷路器以及輸出上的電子跳閘。
?電源要求：230V±10% 49-61Hz 1ph 23kVA 5 min/46kVA 1s
?溫度范圍：存貯 -20°C to 60°C, 操作 0°C to 45°C
?計時系統
PCU2 mk5具有靈活的定時系統，具有兩個觸點輸入和5種操作模式。啟動和停止觸點電路都將接受無電壓觸點。每個觸點電路自動選擇N / O或N / C觸點，每個觸點輸入的狀態由LED顯示。除觸點操作外，*個定時通道可能由24到240V之間的直流電壓觸發。定時系統還將響應沒有輔助觸點的設備的測試對象中電流的上升和下降。還提供脈沖模式以允許在短時間內（500毫秒）進行注入，以避免不必要地加熱熱跳閘。

計時器模式	計時器開始	計時器結束
一般	‘On’ button	觸點
單觸點	觸點 1	觸點 1
雙觸點	觸點1	觸點 2
電流	Current >20%	電流 <20%
	of range	of range
關	計時器無效

?配件隨系統提供
備用保險絲組，操作手冊。
1 x 5m負載單元電源互連引線。
1 x 5m加載單元計量互連導線。
1 x 2m電源線
?外形尺寸重量
控制單元 660 x 400 x 740mm 115kg
LU5000 660 x 400 x 740mm 155kg
LU6000 660 x 400 x 740mm 135kg

類型	長度	CSA	終止
3000AL	2.5m	560mm 2	銅棒
4000AL	2.5m	700mm 2	銅棒
5000AL	2m	840mm 2	銅棒
6000AL	2m	1120mm 2	銅棒

PCU2 mk5 初級電流注入系統產品規格

參數類別	詳細規格
功能特點	20kVA 5 分鐘輸出能力連續可變輸出多功能計時系統 數字真有效值記憶電流表 LED 顯示測試結束自動關機 獨立控制和負載單元輸出高達 10kA 低阻抗雙量程輸出
主輸出規格
LU5000	并聯模式：開路電壓：0-4V 連續電流：2500A 5 分鐘運行：5000A 5 秒運行：8000A 1 秒運行：10000A 串聯模式：開路電壓：0-8V 連續電流：1250A 5 分鐘運行：2500A 5 秒運行：4000A 1 秒運行：5000A
LU6000	并聯模式：開路電壓：0-3.3V 連續電流：3000A 5 分鐘運行：6000A 5 秒運行：9600A 1 秒運行：12000A 串聯模式：開路電壓：0-6.6V 連續電流：1500A 5 分鐘運行：3000A 5 秒運行：4800A 1 秒運行：6000A
測量參數
電流表	量程 1：并聯：5000A（分辨率 1A，精度 0.6% rdg+6d，脫扣 5500A）串聯：2500A（分辨率 1A，精度 0.6% rdg+6d，脫扣 2750A）量程 2：并聯：10.00kA（分辨率 0.01kA，精度 0.6% rdg+6d，脫扣 11000A）串聯：5.00kA（分辨率 0.01kA，精度 0.6% rdg+6d，脫扣 5500A）采集時間：200ms
計時系統
定時器范圍	0-999.999s
定時器精度	±0.01% rdg+2d（常規模式），±0.01% rdg+3d（電流操作模式）
觸點輸入	開路電壓 24V，短路電流 100mA，自動檢測常開 / 常閉
觸發方式	觸點或 24-240Vdc（*通道）
操作模式	正常、單觸點、雙觸點、電流操作、關閉
保護與安全	CE 認證，符合 BS EN61010 標準 輸入斷路器和保險絲，輸出斷路器和電子脫扣
電源要求	230V±10%，49-61Hz，單相 23kVA（5 分鐘）/46kVA（1 秒）
尺寸與重量
控制單元	尺寸：660×400×740mm 重量：115kg
LU5000	尺寸：660×400×740mm 重量：155kg
LU6000	尺寸：660×400×740mm 重量：135kg
配件
標準配件	備用保險絲、操作手冊、5m 負載單元電源線、5m 負載單元測量線、2m 電源線
可選輸出引線組	3000AL（2.5m，560mm2 銅排） 4000AL（2.5m，700mm2 銅排） 5000AL（2m，840mm2 銅排） 6000AL（2m，1120mm2 銅排）
