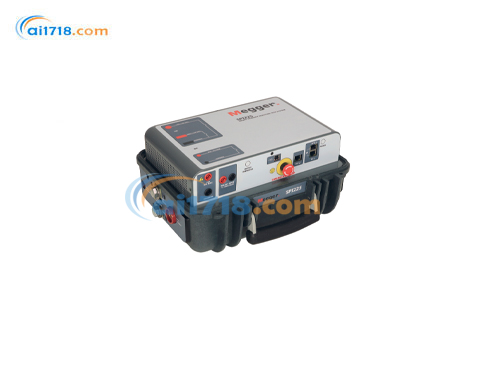

美國MEGGER　SPI225智能一次注入測試系統

型號：SPI225智能一次注入測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SPI225智能一次注入測試系統由愛儀器儀表網代理，本產品是一款大電流測試系統，適用于變電站所需的各種不同的大電流測試應用。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

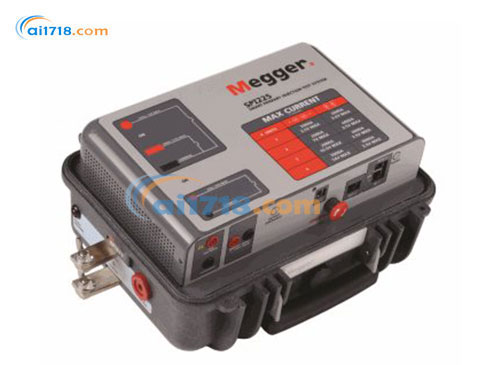

SPI225智能一次注入測試系統簡介：

SPI225是一款大電流測試系統，適用于變電站所需的各種不同的大電流測試應用，包括對過流繼電器、斷路器、電機過載和電流互感器進行的測試。

SPI225是*大電流測試系統，允許用戶輸入預先設定的電流，隨后，SPI 系統會生成并控制該電流，而無需使用電流脈沖的形式對試樣進行預熱。
SPI225系統還具有一種獨特的功能，通過自動調節觸發角，無論任何負載都可以在電流過零點施加電流。這將消除所斷路器存在的直流偏移，用戶也無需根據不同的負載和斷路器手動地跳閘觸發角。
SPI225為全自動和/或手動控制。智能觸摸界面“STVI”允許用戶手動控制設備，也可執行自動測試。
SPI225設備也可由電腦控制，進行全自動測試并生成報告。

SPI225智能一次注入測試系統特點：
輸出電流高達2000A
同類型中小巧的大電流測試系統
市場上*無需自耦變壓器控制的設備
可調節輸出電流
SPI225適用于開關設備調試、斷路器、CT 調試、接地網和繼電器測試
軟件包含上千個斷路器的TCC曲線

SPI225智能一次注入測試系統應用領域：
SPI225是一款常見的大電流測試設備，能夠執行大電流調試測試以及對低壓塑殼斷路器進行測試。單個SPI225適用于測試額定電流高達225A的低壓塑殼斷路器。

SPI225是小巧、輕便的大電流測試系統，適用于開關設備、電流互感器、接地故障保護系統和許多其它大電流測試應用。

SPI225訂購信息

附件描述	部件編號
附件收納箱：用于存放電源線、以太網電纜、可選的 STVI（智能觸摸顯示界面）及測試導線	2003-725
鱷魚夾：4.1 毫米規格，適用于額定值不超過 1000V/32A 的 CAT III 類測試導線；適用于無法使用鏟形接線端子的端子螺釘和引腳測試連接	-
紅色 4.1 毫米鱷魚夾	684006
黑色 4.1 毫米鱷魚夾	684007
帶可伸縮絕緣護套的成對測試導線：含紅色和黑色各 1 根，長度 200 厘米（78.7 英寸），額定值 600V、32A CAT II 類；成對帶護套設計可減少導線纏繞；使用 25A、70V 輸出抽頭時需搭配該導線及鱷魚夾，可實現*大輸出合規電壓	2008-539-2
4/0 規格大電流導線：可使 SPI225 輸出額定*大電流，內置 Megger 專用適配器，支持連接多種類型斷路器	-
6 號美國線規（AWG#6）大電流導線：長度 61 厘米（2 英尺），適用于 SPI225 的 125A、14V 輸出抽頭，需 14V 輸出合規電壓時使用	1017-003
紅色 4/0 規格大電流導線：長度 61 厘米（2 英尺）	1017-002
黑色 4/0 規格大電流導線：長度 61 厘米（2 英尺）	1017-001

可選配件

附件描述	部件編號
智能觸摸顯示界面：SPI225 手持控制器	STVI-10
SPI 6 英尺紅色 / 黑色 4/0 規格導線（14V 適配）：含紅色和黑色導線各 1 根，美國線規 4/0，長度 183 厘米（6 英尺）；注：使用后*大電流降至 1725A	1008-284
SPI 10 英尺紅色 / 黑色導線：含紅色和黑色導線各 1 根，美國線規 4/0，長度 305 厘米（10 英尺）；注：使用后*大電流降至 1650A	1008-747
大電流測試探頭：含 4/0 規格電流導線（長度 305 厘米，10 英尺）、探頭（尺寸：長度 61 厘米 / 2 英尺，直徑 15 厘米 / 6 英寸）及 2 個大電流探頭*，另配 4/0 規格返回導線（長度 122 厘米 / 4 英尺）	1007-833
電源線：根據設備型號不同，隨機配備以下一種電源線	-
北美規格電源線	620000
歐洲大陸規格電源線（帶 CEE 7/7Schuko 插頭）	50425
國際色標導線電源線	15065
英國規格電源線	90002-989
以太網電纜：用于連接電腦，長度 210 厘米（7 英尺）	90038-983
SPI 軟件及說明書（USB 閃存盤）	83404
接地導線：長度 610 厘米（20 英尺）	2003-724
帶 400A 夾子的紅色大電流導線：美國線規 4/0，長度 400 厘米（10 英尺）	1014-164
帶 400A 夾子的黑色大電流導線：美國線規 4/0，長度 400 厘米（10 英尺）	1014-165
北美規格電源線（250V NEMA L6-20P 插頭）	90038-265
電源線分線器（C14-2×C13，300V）	90038-266

SPI225智能一次注入測試系統規格

輸入
Model	輸入電壓	輸入電流	輸入頻率
SPI225	120 +10% -5%	15A	50/60
	240 +10% -5%	8A	50/60
輸出
輸出量程
在以下三個量程內都可以連續輸出，并且輸出可調，以滿足不同的測試回路阻抗：	0 - 500 A，高達3.5V 0 - 125 A，高達14 V 0 - 25 A，高達70 V
輸出能力
額定電流的百分比	輸出時間	關斷時間
* (1倍)	30 分鐘	30 分鐘
200% (2倍)	3 分鐘	8 分鐘
300% (3倍)	30 秒	4 分鐘
400% (4倍)	7 秒	2 分鐘
儀器能夠輸出超過量程數倍的電流，前提是儀器的輸出電壓能夠在負載中形成如此大的電流。
SPI225能夠測試額定電流為225A的熱保護裝置的延時特性，推薦使用三倍額定電流值也*是675A進行測試。對于瞬間跳閘的測試，225A額定電流的塑殼斷路器需要的測試電流是2000A。
由于輸出電流的幅值會受到負載回路阻抗加測試線的阻抗的影響，所以用戶必須確定儀器的輸出電壓是否能在試品中形成所需的電流。

電流表（數字式）
運行模式	存儲連續
數字顯示	5位，自動量程
量程	1.0000 A - 99.999 kA
電流表整體誤差	連續電流，讀數的±1%
精度	有效值脈沖，讀數的±1.5%
計時器量程
數字顯示	5位，自動量程
量程	0.001 - 99999s 0.01 - 99999個周期
精度	讀數的±1%
Digital Voltmeter
數字顯示	5位，自動量程
量程	0.01 - 600.00 V
精度	讀數的±1%
通信端口	2個以太網端口， 1個USB端口，內置藍牙
尺寸	14.2 W x 7.6 H x 12.0 D in. (360 W x 194 H x 305 D mm)
重量	44.0 lb. (20 kg)
溫度和濕度
運行	0 oC - 50 oC
存儲	-30 oC - 70 oC
濕度	0 - 90% 不凝結
符合標準
安全規程	CSA, CE, IEC 61010
