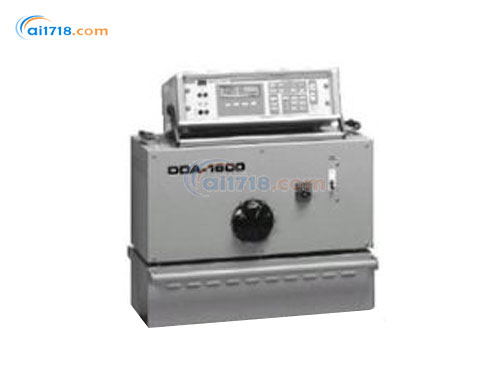

美國MEGGER　DDA-1600斷路器試驗儀

型號：DDA-1600斷路器試驗儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger DDA-1600斷路器試驗儀由愛儀器儀表網代理，本產品是標準的，便攜式的設計的斷路器試驗儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

DDA-1600斷路器試驗儀產品特點：

?使用儀器和控制系統獲得 DDA-1 模式的資料

?變量脈沖時間和點弧角輸出電流控制

?測試斷路器的范圍

?標準的，便攜式的設計

?與 NEMA AB-4 測試向?qū)呛?/span>

DDA-1600斷路器試驗儀產品說明：

?DDA-1600 線路斷路器測試儀與擁有*新高電流使用儀器和控制技術的轉換器合并而成。這項新的設計意味 DDA-1600對 NEMA AB-4 的使用向?qū)耆呛?/span>

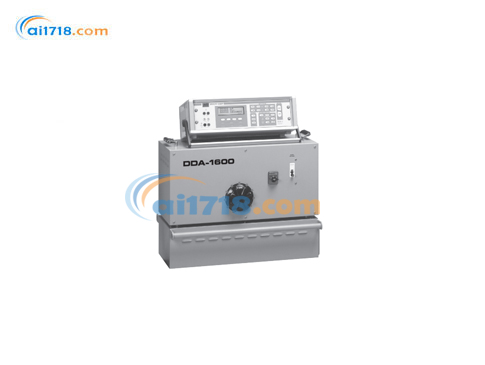

?這一個組合為用戶提供手提式的，實惠型的，高電流的資源。在一個三個組件的結構中， DDA-1600 提供所有的控制，使用儀器和輸出容量以測試低電壓線路斷路器

?組件 1 –控制器和使用儀器組件包含所有的控制電路和使用儀器，需要用手測試的低電壓線路斷路器

?組件 2 –能量組件包含粗糙的和細微的控制,與 SCR 發動配件相連

?組件 3 –輸出模塊包含高電流，輸出變壓器和電流感應器

?DDA-1600 完全與電纜互相連接

?每個模塊被收容在它自己的高低不平的、緊湊的容器里

?測試儀容易被傳送而且可以通過電纜和配置來連接測試儀

DDA-1600斷路器試驗儀產品應用：

?是工業，廠礦和測試服務公司理想地選擇

?DDA-1600 設計維護和測試低電壓能量線路斷路器，是按 1600 安培規定尺寸制作

?除此之外，它能作為檢查電流變壓器的比率和測試的熱量或磁性發動機是否超負荷

?在系列結構中, 較高的電壓輸出DDA-1600 許可在分局中事先使用高電壓線路斷路器的主要注入測試而且具有保護性質的

控制器與測量模塊（DDA-1 型）
DDA-1 型數字數據采集與控制系統專為實現輸出電流的*控制和被測斷路器的*測量而設計，采用*新的數字信號處理（DSP）技術，可對可控硅進行全面數字控制，并對輸出電流進行數字采樣，以實現高精度測量。
1. 數字電流表
DDA-1 型系統通過數字采樣輸出電流，并通過數學計算得出供給被測斷路器的電流值，提升了電流表系統的準確性，同時使電流顯示值具備極高的靈活性：
當測試裝置輸出持續電流時，數字電流表持續采樣輸出波形，可顯示電流的真有效值。
對于短持續時間電流的測量，可通過面板上的軟控制按鈕選擇以下計算方式：
若輸出電流持續時間超過一個周期，可計算輸出電流脈沖的真有效值；若持續時間不足一個周期，真有效值測量無效。
對于任意電流脈沖，可先測量峰值電流，再通過峰值電流計算預期的電流有效值。
這種多電流計算功能在測試不同類型的固態脫扣裝置時也十分實用，可使測試裝置模擬各類固態脫扣裝置所采用的電流計算方式。
2. 數字計時器
借助 DDA-1 型系統的數字信號處理技術，系統能*識別電流存在的時刻和被測斷路器分閘的時刻，即使在測試快速動作斷路器的瞬時脫扣功能時，也能實現高精度計時。數字計時器可按周期或秒顯示斷路器脫扣時間。
全數字固態電路可在輸出電流開始流動時自動啟動計時器，并在被測設備動作時停止計時，適用于多種測試條件：
測試無輔助觸點可監測的斷路器或設備（如單極斷路器）時，計時器在輸出電流開始流動時啟動，在輸出電流中斷時停止。
測試設備并監測常閉觸點時，計時器在輸出電流開始流動時啟動，在觸點斷開時停止。
測試設備并監測常開觸點時，計時器在輸出電流開始流動時啟動，在觸點閉合時停止。
3. 數字電壓表
DDA-1 型系統可用于測量測試裝置的輸入電壓或輸出電壓，也可作為診斷工具，通過測量大電流下斷路器觸點的電壓降來評估觸點狀態。
4. 面板指示燈
面板指示燈為操作人員的安全和操作便利性設計，可指示以下狀態：
裝置輸出通電
熱*告或熱關機
接地聯鎖斷開
電流表超量程
5. 外部啟動電路
可根據需要從遠程位置啟動測試裝置。

DDA-1600訂購信息

項目（數量）	產品編號	項目（數量）	產品編號
型號 DDA-1600	DDA-1600	使用說明書 [1]	50550
型號 DDA-1600/50	DDA-1600/50	可選配件
隨附配件		型號 AT-5 自耦變壓器	AT-5
輸入引線，15 英尺（4.5 米），4AWG，[2]	17165	stab 適配器	CBS-7
接地引線，8 英寸（45.7 厘米）[1]	15067	可選 stab 套件	CBS-1、CBS-2
計時器引線，12 英尺（3.7 毫米）[2]	2997	運輸推車	11685
輸出引線，四重 4/0，5 英尺（1.5 米）[1 套]	15397	系列條	CBS-8
信號電纜互連 [1]	17413	型號 CBS-3 stabs	聯系技術銷售
控制電纜互連 [1]	17435
電源互連 [1]	620069
保險絲
1.5 A，250 V MDL [5]	11898
3 A，250 V MDA [5]	951
0.5 A，250 V MDL [5]	982
2 A，250 V MDA [5]	983
1.6 A，500 V FLQ [5]	15533

DDA-1600斷路器試驗儀規格：

輸入	其它的輸入電壓都有一個可選擇的輸入自動變壓器, AT-5 模式： 208/240/575 V, 1. (提及可選擇的配件區段)
輸出	測試設備的輸出電壓是很容易通過電阻在0和大電流之間調整的。對于低電流、高電阻的設備，輸出量能在可選的連續中與之相連到加倍輸出電壓 DA-1600將會以24小時周期傳送持續電流。從測試儀器中獲得的大電流取決于測試電路電阻。有效的電路周期取決于測試儀器的熱量條件大電流通過氣動（電路）斷路器，是大電流測試裝置，能釋放通過斷路器連接。倘若*大電流通過模型電路與斷路器連接能釋放 5 ft ( 1.5 m )
數字顯示:	5- 數字顯示由于 0.281 在。 (7 ㎜ ) 數字
范圍:	200/2000/20,000/200, 000A全部電表系統*性
持續:	± 1% 讀數
*高脈沖:	± 2% 讀數
數字定時器
數字顯示:	5- 數字顯示由于 0.281 在。 ( 7 mm ) 數字
范圍：	0.0001 到 99999 秒 0.0001 到 99999 周期
*度:	± 1% 讀數
數傳展覽:	5- 數字顯示由于 0.281 在。 ( 7 mm ) 數字
范圍：	達到 600 V
*度:	± 1% 讀數
可選附件	AT-5 模式輸
自動變壓器	如果標示電壓輸入器不能有效的使用，或如果 DDA-1600 在很多地方被用于不同的輸入電壓，那么 AT-5 自動輸入變壓器將是佳的選擇。帶有 ON/OFF 鍵的多插頭自動變壓器和以及適當?shù)牟蹇诤筒孱^，被裝于一個帶柄的高低不平的金屬包裝的盒子里面。 DDA-1600 用于安裝在 AT-5 的頂部。為其它輸入電壓，頻率觸點接觸規模提供一個簡潔的，可運輸?shù)南到y(tǒng)。 AT-5 可選擇型號有： 208 、 240 、 575V 、 60Hz ，以及單相的。對于其它的電壓和頻率，請聯系相關技術的銷售中心。 AT-5 能夠減少測試設備的大輸出功率。比如，以 208V 輸入，繼而達到 460v ，可能不會達到*大輸出電流
運輸車	運輸車是一個支持DDA-1600的流動基地。它允許測試儀從一端移動到另一端
適配器	要想獲得*大的輸出電流，當為型號 CBS-1 ， CBS-2 ，或 CBS-3 提供一個輸出基地時，合適的適配器在平行的結構中連接著 DDA-1600 的輸出車。 DDA-1600 采用的是 CBS-7 電纜調節器
MEGGER DDA-1600斷路器測試儀文檔

附件
DDA-1600	DDA-1600
DDA-1600/50	DDA-1600/50
輸入導線( 2 )	17165
接地導線( 1 )	15067
定時導線( 2 )	2997
輸出導線( 1 )	15397
信號連接導線( 1 )	17413
控制連接導線( 1 )	17435
電源導線( 1 )	14783
保險絲 1.5A ， 250V MDL ( 5 )	11898
保險絲 3A ， 250V MDA ( 5 )	951
保險絲 0.5A ， 250V MDL ( 5 )	982
保險絲 2A ， 250V MDA ( 5 )	983
保險絲 1.6A ， 500V FLQ ( 5 )	15533
使用手冊	50550
