美國MEGGER　TM1600/MA61斷路器機械特性測試儀

型號：TM1600/MA61斷路器機械特性測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger TM1600/MA61斷路器機械特性測試儀由愛儀器儀表網代理，TM1600/MA61是中文操作界面、方便使用的斷路器機械特性測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

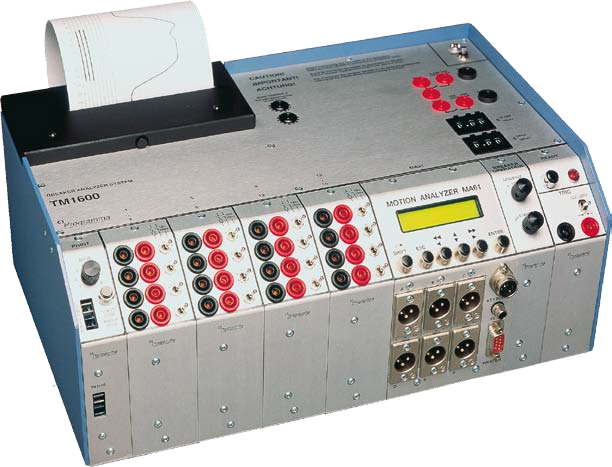

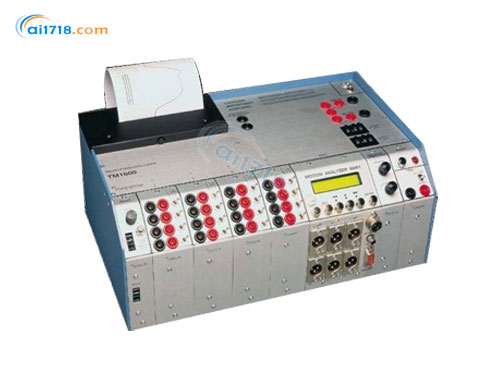

TM1600/MA61斷路器機械特性測試儀介紹：

TM1600?斷路器分析儀可用于測量斷路器的動作時序。其時序通道能夠記錄主觸點、電阻觸點以及輔助觸點的閉合與分?jǐn)噙^程。
由于各時序通道相互獨立，無需斷開電阻觸點和串聯斷路器氣室，即可對其進行測量。
設備內置程序單元，便于選擇不同的斷路器控制脈沖序列，脈沖之間的延遲時間可通過指輪開關進行設置。斷路器操作單元可控制高達 25A 的線圈電流。所測得的時間值以線圈通電瞬間為基準，且設備內置打印機，測量完成后可立即打印出紙質報告。
根據用戶需求，TM1600 *多可配置 24 個時間測量通道。若需要超過 24 個通道，可將一臺或多臺設備連接，以實現無限數量的測量通道。模塊化設計還便于該系統與 MA61?運動分析儀組合使用，*多可擴展至 6 個模擬通道。
TM1600 支持與 CABA Win?斷路器分析軟件進行通信。全套配置的設備重量僅為 12 千克（26.5 磅）。
獨立運行功能—— 一款工具箱滿足所有斷路器測試需求
可擴展的模塊化設計
重量輕
堅固耐用，適用于現場使用

TM1600/MA61斷路器機械特性測試儀產品特點:
?采用模塊化結構，TM1600時間測量通道可為4-16個通道，MA61測速通道可為2-6個的組合，來滿足不同應用的需要。
?系統結構精巧，只有10Kg左右，工作電源為交直流兩用且自動切換，并且內部帶有可自動充電電池。
?TM1600每個計時通道都是獨立的，可測主觸點和帶合閘電阻觸點的動作時間。
?內置打印機，可現場打印測試結果。
?配置各種傳感器及安裝套件以適應各生產廠家不同結構型式的操作機構的應用要求。
?既可面板操作也可通過PC CABA 軟件控制，方便靈活
?中文操作界面，方便使用
?建立強大的數據庫，對斷路器實行電子文檔管理
?DRM1000大電流發生器應用于測試Siemens石墨觸頭斷路器的合/分時間
?動態電阻測試方法可分析拉弧觸點磨損及斷路器兩端同時接地時進行測試

TM1600/MA61斷路器機械特性測試儀產品功能：
?斷路器主觸點/帶合閘電阻合、分時間，彈跳，同期
?斷路器總行程，超程，反彈，合、分平均速度，剛合/剛分速度

TM1600/MA61斷路器機械特性測試儀控制模式：
?單合，單分，合分，分合，分合分

?CABAWIN完善便捷的管理軟件

TM1600/MA61訂購信息

（一）主要設備型號及訂購號

產品項	描述	產品型號
TM1600 基礎單元	含 4 個時間測量通道的基礎單元	BL-39091
TM1600 基礎單元	含 8 個時間測量通道的基礎單元	BL-39092
TM1600 基礎單元	含 12 個時間測量通道的基礎單元	BL-39093
TM1600 基礎單元	含 16 個時間測量通道的基礎單元	BL-39094
TM1600 基礎單元	含 20 個時間測量通道的基礎單元	BL-39095
TM1600 基礎單元	含 24 個時間測量通道的基礎單元	BL-39096
獨立模塊	含 4 個時間測量通道的獨立模塊	BL-19010
MA61 基礎單元	含 2 個模擬通道的 MA61 基礎單元（含每通道 1 米（3.3 英尺）帶 XLR 母頭和裸線端的屏蔽電纜、每通道 7.5 米（24.6 英尺）帶 XLR 公母頭的屏蔽電纜、1 根 1 米（3.3 英尺）帶 XLR 母頭和 4 毫米安全插頭的屏蔽電纜）	BL-12092
MA61 基礎單元	含 4 個模擬通道的 MA61 基礎單元（配置同上）	BL-12094
MA61 基礎單元	含 6 個模擬通道的 MA61 基礎單元（配置同上）	BL-12096
MA61 獨立模塊	含 2 個模擬通道的 MA61 獨立模塊	BL-12010
MA61 高速測量模塊	用于振動測量的高速（40kHz/14 位）測量模塊，含 2 個模擬通道	BL-12020
TM1600/MA61 組合單元	含 16 個時間測量通道、2 個模擬通道及 CABA Win 軟件的基礎單元（含 MA61 相關附件）	BL-39192
TM1600/MA61 組合單元	含 16 個時間測量通道、4 個模擬通道及 CABA Win 軟件的基礎單元（含 MA61 相關附件）	BL-39194
TM1600/MA61 組合單元	含 16 個時間測量通道、6 個模擬通道及 CABA Win 軟件的基礎單元（含 MA61 相關附件，全套配置含 2 卷熱敏打印紙、2.5 米（8.2 英尺）電源線、運輸箱和接地線）	BL-39098

（二）可選附件及訂購號

產品項	描述	產品型號
軟件及應用套件	-	-
CABA Win 軟件	斷路器分析軟件，含光纖和 USB 接口	BL-8203X
CABA Win 升級包	升級至*新版本的軟件升級包	CG-8010X
振動分析套件	-	-
振動套件	為 TM1600 和 CABA Win 擴展振動信號采集與分析功能，含信號調理單元 SCA606、CABA Win 振動軟件及 1 套振動傳感器套件，可擴展至 6 個通道	BL-13090
振動傳感器套件	與振動套件配套使用的額外振動傳感器套件，每套含加速度計、加速度計適配器、連接 SCA606 的電纜及連接 TM1600 的電纜	XB-32010
同步切換繼電器測試套件	含附件、軟件和電纜的同步切換繼電器（SSR）測試套件（適用于 TM1600，含 VD401 分壓箱），帶運輸箱	BL-91200
靜態與動態電阻測量設備	-	-
SDRM202	采用專利待批的超級電容新技術，電流輸出*大 220A，設備重量僅 1.8 千克（4 磅）；因可近距離安裝在斷路器旁，電流電纜重量輕；同一連接可完成時序通斷（M/R）測量	CG-90200
SDRM202 套裝	含 3 臺 SDRM202 的套裝，適用于每相 2 個斷口的斷路器	CG-90230
SDRM202 擴展電纜	7.5 米（24.6 英尺）長的擴展電纜	GA-12815
SDRM202 擴展電纜	10 米（33 英尺）長的擴展電纜	GA-12810
線性傳感器	-	-
TLH 500	行程 500 毫米（20 英寸）的線性傳感器，含 0.5 米（20 英寸）電纜	XB-30020
LWG 225	行程 225 毫米（9 英寸）的線性傳感器，含 0.5 米（20 英寸）電纜	XB-30117
TS 150	行程 150 毫米（5.9 英寸）的線性傳感器，含 1.0 米（39 英寸）電纜	XB-30030
TS 25	行程 25 毫米（1 英寸）的線性傳感器，含 1.0 米（39 英寸）電纜	XB-30033
旋轉傳感器	-	-
Novotechnic IP6501	含 1 米（39 英寸）電纜、6 毫米柔性聯軸器、內六角扳手的旋轉傳感器	XB-31010
IP6501 柔性聯軸器	適用于 6 毫米軸徑的柔性聯軸器	XB-39030
傳感器安裝套件	-	-
旋轉傳感器安裝套件	適用于 XB-31010 和 XB-39130 傳感器的安裝套件	XB-51010
通用傳感器安裝套件	適用于線性和旋轉傳感器的安裝套件	XB-51020
ABB LTB 專用安裝套件	含 XB-51010 安裝套件、BL-8730X 軟件轉換表的 ABB LTB 斷路器專用安裝套件	XB-61010
ABB HPL/BLG 專用安裝套件	含 XB-51010 安裝套件、BL-8720X 軟件轉換表的 ABB HPL/BLG 斷路器專用安裝套件	XB-61020
旋轉傳感器即用套件	-	-
單相套件	含 XB-31010 傳感器、XB-51010 安裝套件的單相旋轉傳感器即用套件	XB-71010
三相套件	含 3 套 XB-71010 單相套件的三相旋轉傳感器即用套件	XB-71013
傳感器安裝附件	-	-
通用支架	通用安裝支架	XB-39029
磁性開關底座	磁性開關底座	XB-39013
電纜	-	-
電纜卷盤	20 米（65.5 英尺）長、4 毫米堆疊式安全插頭電纜卷盤（黑色）	GA-00840
電纜卷盤	20 米（65.5 英尺）長、4 毫米堆疊式安全插頭電纜卷盤（紅色）	GA-00842
電纜卷盤	20 米（65.5 英尺）長、4 毫米堆疊式安全插頭電纜卷盤（黃色）	GA-00844
電纜卷盤	20 米（65.5 英尺）長、4 毫米堆疊式安全插頭電纜卷盤（綠色）	GA-00845
電纜卷盤	20 米（65.5 英尺）長、4 毫米堆疊式安全插頭電纜卷盤（藍色）	GA-00846
XLR 公母頭擴展電纜	適用于模擬輸入的 10 米（32.8 英尺）長 XLR 公母頭擴展電纜	GA-01005
模擬開放電纜	用于定制化模擬傳感器連接的開放電纜	GA-01000
XLR 轉 4 毫米安全插頭電纜	用于定制化模擬傳感器連接的 XLR 轉 4 毫米安全插頭電纜	GA-00040
其他附件	-	-
VD401 分壓箱	分壓比 400:1 的分壓箱（適用于帶模擬通道的 TM1600）	BL-90070
PIR 適配器	用于測試預插入電阻小于 250Ω 或大于 3000Ω 的斷路器，分兩種型號：	-
-	PIR 適配器（15-250Ω）	BL-90080
-	PIR2 適配器（90-4500Ω）	BL-90082
電流傳感器套件	1 通道電流傳感器套件（含 Fluke 80i-110s 傳感器及 GA-00140 電纜）	BL-90600
電流傳感器套件	3 通道電流傳感器套件（含 Fluke 80i-110s 傳感器及 GA-00140 電纜）	BL-90610
熱敏紙	114 毫米寬、30 米長的熱敏紙	GC-00030
電纜整理器	含 10 條魔術貼扎帶的電纜整理器	AA-00100

TM1600/MA61斷路器機械特性測試儀規格

計時通道：	4-16（若不配MA61，*多可選24個計時通道）
時間測量
范圍：	0至6.5s（CABA Win軟件：0-200s）
分辨率：	0.1ms
精度：	0.01%讀數±0.1ms
輸入端子的防暫態尖波保護
所有輸入端子都有保護二極管。輸入端扦孔對扦孔間：	18KW,8-20us 輸入端扦孔對地間4.8KW,8-20us
感應保護	對地電容性放電，每個輸入端子*大為15mA
MA61
通道數：	0- 6個
測量范圍：	傳感器電阻：0.1-10KΩ,電壓：-4至+4V
測量分辨率：	0.03%
基本精度：	0.1%
動態誤差：	位移1%，速度3%
時基精度：	0.02%
測量時間長度：	50,100,200,400,1000ms，用戶可選（CABA Win 可達200s）
采樣頻率：	1-20KHz ( 40KHz 任選)
顯示：	帶有背景光的LCD顯示
其他
電源：	95-265V交流或100-375V直流（自動切換）
內裝充電電池：	內裝帶有自動充電器的電池，充好電后，可正常使用1小時以上
介電強度：	符合IEC348和IEC255-5
環境溫度：
TM1600：	工作溫度：-20℃-+50℃ 存放溫度：-30℃-+70℃
MA61：	工作溫度：-10℃-+50℃ 存放溫度：-30℃-+85℃
外形尺寸：	400×250×153mm
整機重量：	10Kg
應用領域：	應用于測試各種高壓變電站現場和工業環境中的斷路器測試，主要有： ABB：HPL550P LTB145 LTP245 VD4 SIEMENS:3AP 3AQEE 3AQEG 3AT AREVA:GL312 GL314 GL317 國產斷路器
MEGGER TM1600/MA61斷路器機械特性測試儀文檔
