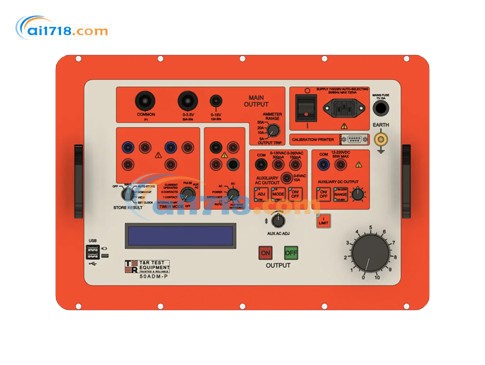

英國T&R　50ADM-P二次電流注入式測試儀

型號：50ADM-P二次電流注入式測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R 50ADM-P二次電流注入式測試儀由愛儀器儀表網代理，本產品是一種緊湊而強大的解決方案，可提高從電流注入到繼電器相移等各種應用的測試效率和準確性。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

50ADM-P功能特點

0-50A 輸出電流
真有效值測量，支持單周期捕獲
帶移相功能的可變輔助交流電壓 / 電流輸出
輔助測量輸入：電壓、頻率、相位角、阻抗、功率、視在功率、功率因數、CT 變比、諧波
可變輔助直流輸出：12-220VDC
多功能自動量程計時系統
電流限制模式，實現精細控制
測試結果（含波形和諧波）存儲至 USB 存儲設備
USB 鍵盤 / 打印機接口
自動電源電壓選擇

50ADM-P 是我們 200ADM-P 電流注入系統的小型版本。該裝置提供多種輸出，可注入 1mA 至 50A 的電流。主輸出端口*高提供 18V 電壓。配備真有效值測量，支持單周期捕獲。

裝置內置綜合計時系統，與輸出聯動，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。計時器支持電流操作模式，能*測試瞬時脫扣。

三個電流量程允許獨立于所選輸出設置儀表滿量程和脫扣水平。全機采用行業標準安全連接器，確保安全、可靠和便捷。提供帶電流限制的可變穩定直流電源，為被測繼電器供電。

配備兩個 USB 主機接口，可連接存儲設備和鍵盤。每次測試結果均可存儲為電子表格格式，便于后續分析。鍵盤支持為每個結果添加注釋。此外，波形圖形文件和諧波分析結果也可存儲至 USB 設備。

50ADM-P 的靈活輔助交流輸出可用于電壓繼電器（*高 260V）或電流繼電器（*高 10A），相位和頻率完全可調。這種電壓和電流的組合可測試需要雙電壓、單電壓單電流或雙電流的繼電器。

50ADM-P 應用

配備輔助測量模塊，可測量輔助輸出或外部信號的交直流電壓、電流和頻率。該模塊還可結合主電流輸出測量相位角、功率、阻抗、CT 變比和諧波。

IEEE 編號	類型
21	距離保護（逐相）
24	伏 / 赫茲
25	同期檢查
27/59	欠壓 / 過壓
32/P/Q	方向功率
37	欠流 / 欠功率
40	勵磁繼電器
46N	負序過流繼電器
50/76	瞬時過流
50 50V	接地故障繼電器電壓限制過流
51	IDMT 過流繼電器
55	功率因數繼電器

59G	中性點電壓位移
67	方向過流
67N	方向接地故障
78	相位角
79	自動重合器
81	欠頻 / 過頻
85	導引線繼電器
86	閉鎖繼電器
87	差動繼電器
91	方向電壓
	繼電器
92 94	功率方向繼電器跳閘繼電器
	繼電器微型斷路器
	熱繼電器
	CT 磁化曲線

50ADM-P 規格

主輸出

裝置的主輸出有兩個抽頭，可選擇*高 18V 的輸出電壓和*高 50A 的輸出電流。

以下間歇運行時間需遵循：基于環境溫度 25°C，每次運行后需關閉 15 分鐘。

量程	連續運行	5 分鐘運行	1 分鐘運行
3.5V	16A	32A	50A
18V	4A	8A	12A

保護功能：過流脫扣、占空比脫扣、熱監控。

測量

輸出通過數字真有效值系統和記憶電流表進行測量 —— 計時器停止且輸出關閉時，電流讀數會保留在顯示屏上。各相電流同時顯示。電流脫扣值自動設置為所選測量量程滿量程的 105%，以保護被測設備。

量程	分辨率	脫扣電流	精度
5.000A	0.001A	5.25A	±0.6%rdg+5d
20.00A	0.01A	21A	±0.6%rdg+5d
50.00A	0.01A	52.5A	±0.6%rdg+5d

保護功能：過流脫扣、占空比脫扣、熱監控。

電流限制模式

主輸出支持電流限制模式，可精細控制高達 10A 的輸出電流，也可對低阻抗負載（如數字繼電器）實現*電流控制。

輔助直流輸出

量程	*大電流	連續額定值
12-60V	1A	25W
60-220V	0.23A	25W

保護功能：電流限制。

移相交流輸出

頻率范圍：45-100Hz
相位角：0-±180°

量程	空載電壓	滿載電壓	連續電流	15 分鐘運行（5 分鐘開 / 關）
0-130V	144V	125V	0.23A	0.46A
0-260V	288V	250V	0.11A	0.23A
0-6V	6.6V	5V	5A	10A

保護功能：電流限制和電子脫扣。

輔助計量輸入

保護功能：電流輸入保險絲。

計時系統

模式	定時器啟動	定時器停止
內部啟動	按下‘ON’	觸點 1 或 2 狀態變化
單觸點	觸點 1 *狀態變化	觸點 1 第二次狀態變化
雙觸點設置范圍	分辨率觸點 1 變化觸點 2 變化	精度
MART（多自動 Vdc/ac rms 300.0V - 重合閘計時）	0.1V 觸點 2 變化觸點 1 變化	±0.7%rdg±5d
電流操作 Idc/ac rms 5.000A CF<3 -179.9°- 9.999A CF<1.5	0.001A 電流 > 量程的 10%	±0.7% rdg±5d 量程電流 <10%
相位脈沖 +180.0°	按下‘ON’ 0.1°	200ms ±3°
頻率 40-100Hz 輔助交流	0.01Hz 輔助交流開啟 / 切換頻率至 φ/ 切換	±0.02% rdg±1d 觸點 1 或 2 變化

范圍：0-999.999s/9999.99s/99999.9s（自動量程）
分辨率：1/10/100ms
精度：0.01% rdg+2d（電流操作模式 +4d）
觸點開路電壓：24V
觸點短路電流：20mA
直流輸入范圍：24-240Vdc
每個觸點電路自動選擇常開或常閉觸點，24-240Vdc 直流電壓可觸發任一計時通道，觸點狀態由 LED 顯示。

電源要求

自動選擇：115V/230V ±10%
頻率：50/60Hz
單相，*大 725VA

配件

標準配件：操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備
引線組規格：
- 2×5m 10mm2 50A 引線，端接 M10 叉形壓接端子
- 2×5m、2×0.5m 2.5mm2 25A 引線，端接 4mm 插頭
- 1×5m 2 芯輔助引線，端接 4mm 插頭

可選配件

濾波器單元、RB10 電阻箱、打印機、用于圓盤感應繼電器回退計時的按鈕引線

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

尺寸與重量

主機尺寸：464×366×176mm，重量：13.2kg
完整套件（含背包和引線）重量：16.6kg

50ADM-P 電流注入系統產品規格

參數類別	詳細規格
主輸出
量程	3.5V（連續 16A，5 分鐘 32A，1 分鐘 50A） 18V（連續 4A，5 分鐘 8A，1 分鐘 12A）
保護功能	過流脫扣、占空比脫扣、熱監控
測量
量程	5.000A、20.00A、50.00A
分辨率	0.001A（5.000A），0.01A（20.00A/50.00A）
脫扣電流	5.25A（5.000A），21A（20.00A），52.5A（50.00A）
精度	±0.6%rdg+5d
保護功能	過流脫扣、占空比脫扣、熱監控
電流限制模式	*高 10A 精細控制，支持低阻抗負載（如數字繼電器）
輔助直流輸出
量程	12-60V（1A，25W） 60-220V（0.23A，25W）
保護功能	電流限制
移相交流輸出
頻率范圍	45-100Hz
相位角	0-±180°
量程	0-130V（空載 144V，滿載 125V，連續 0.23A，15 分鐘 0.46A） 0-260V（空載 288V，滿載 250V，連續 0.11A，15 分鐘 0.23A） 0-6V（空載 6.6V，滿載 5V，連續 5A，15 分鐘 10A）
保護功能	電流限制、電子脫扣
輔助計量輸入	保護：電流輸入保險絲
計時系統
范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1/10/100ms
精度	±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式）
觸點輸入	開路電壓 24V，短路電流 20mA，自動檢測常開 / 常閉，支持 24-240Vdc 觸發
電源要求	自動選擇 115V/230V±10%，50/60Hz，單相，*大 725VA
配件
標準配件	操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備
引線組規格	2×5m 10mm2 50A 引線（M10 叉形端子） 2×5m、2×0.5m 2.5mm2 25A 引線（4mm 插頭） 1×5m 2 芯輔助引線（4mm 插頭）
可選配件	濾波器單元、RB10 電阻箱、打印機、按鈕引線
安全	接地端子，符合 BSEN61010 標準，CE 認證
溫度范圍	存儲：-20°C 至 60°C 工作：0°C 至 45°C
尺寸與重量	主機：464×366×176mm，13.2kg 完整套件：16.6kg
