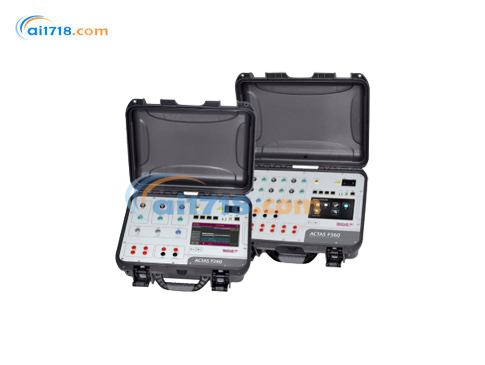

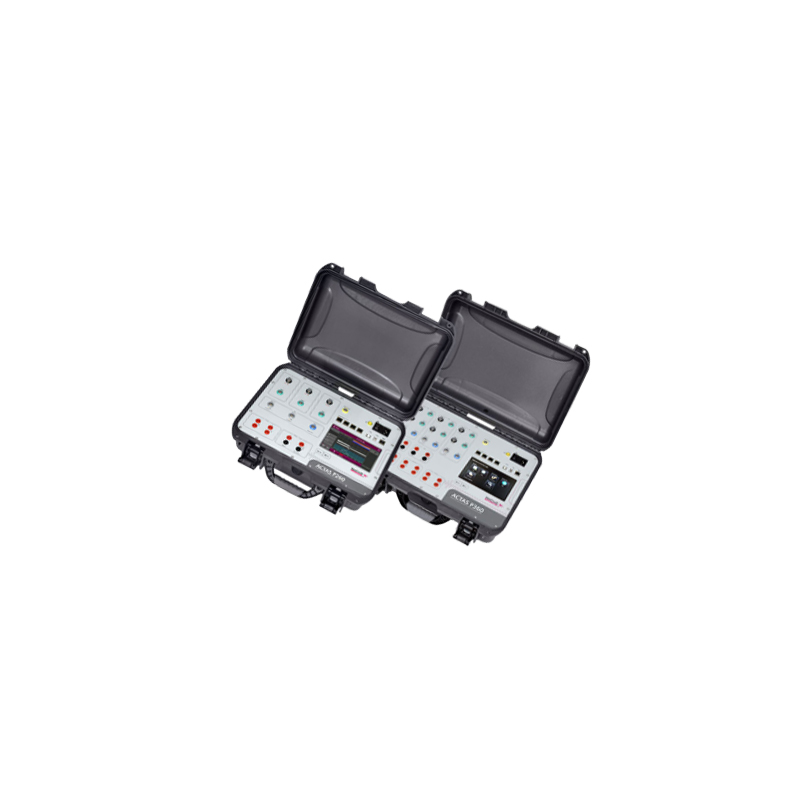

德國KoCoS（軻可士）　ACTAS P260+/ACTAS P360+開關機械特性測試儀

型號：ACTAS P260+/ACTAS P360+開關機械特性測試儀

品牌：德國KoCoS（軻可士）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國KoCoS（軻可士）

德國KoCoS（軻可士）公司的測量和檢驗系統是當今全世界電力能源及相關工業的優先選擇,KoCoS測試系統在全球測量領域范圍內享有世界級的聲譽.我們的用戶中涵蓋了眾多世界500強企業等頂級用戶，比如電力行業中的ABB，SIEMENS，ALSTOM，Schneider 等。汽車行業中...[查看更多]

瀏覽過此產品的用戶最終購買了

德國KoCoS（軻可士）ACTAS P260+/ACTAS P360+開關機械特性測試儀由愛儀器儀表網代理，該產品主要應用于中壓、高壓和超高壓開關設備的機械特性測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

德國KoCoS（軻可士）ACTAS P260+/ACTAS P360+開關機械特性測試儀產品簡介

該產品系列主要應用于中壓、高壓和超高壓開關設備的機械特性測試，作為一款完全便攜式的設備,它可以滿足客戶各種不同使用環境的要求，不論是現場或者工廠、實驗室使用都更加得心應手。

產品特點

具有更多的控制輸出和更強大的主處理單元，應用范圍更廣

極其堅固且緊湊的設計并配備了硬質外殼
無需重新接線，即可在一個測試序列中完成完整的開關設備測試
通過7英寸觸摸屏進行獨立操作和測試結果評估
可在*多12個主觸頭設備上進行測試并對分合閘線圈（PIR）和主觸頭的各種機械特性進行測量
可在*多12個主觸頭設備上進行靜態和動態電阻測定
可連接附加設備，用于測試超過12個觸頭的開關
線圈和電機電流的記錄與分析
用于AIS和GIS的雙端接地測試

技術資料
現場完成開關設備測試
使用ACTAS P260+?|?P360+的集成控制觸屏面板，可以在單一測試流程中快速、輕松且高度靈活地執行和評估全面的開關設備的機械特性
在12個PIR和主觸頭上進行測量
儀器配備有*多12個PIR和主觸頭接口可以對各種開關進行操作時間測試。
兩端接地
與PROMET SE結合使用，可同時在3相上進行兩端接地同時測試，在GIS系統測試中，將羅氏線圈連接到GIS系統的絕緣接地端，可以通過電流脈沖測量斷路器單元的操作時間。
12個輔助觸點輸入
*多接入12個輔助觸點，設備帶有干/濕節點切換功能。
9個通用傳感器輸入
*多9個模擬/數字傳感器輸入，用于壓力、位移、電流和溫度測量，適用于模擬和增量傳感器。傳感器輸入可根據要求靈活參數化，并用于特殊的測量程序，如*分閘（First Trip）或通過VDS進行測量。
線圈和電機電流
*多3個合閘線圈和3個分閘線圈上進行線圈電流測量。可自由選擇的測量范圍使得能夠獲得*的測量結果。
繼電器輸出
2個繼電器輸出，用于執行其他控制指令。
接觸電阻測定
結合PROMET電阻測量設備，可在3相上同時進行靜態和動態接觸電阻的測定。
欠壓脫扣和*低脫扣電壓
為了能夠獨立測試電機和線圈，可由強大的交/直流電源EPOS或其他受支持的電源類型提供電源電壓。例如，可以在相同的電壓下，無限重復地進行欠壓脫扣器和線圈*低脫扣電壓的測試。

帶獨立操作選項的系統解決方案
KoCoS測試系統解決方案（ACTAS, PROMET, EPOS）因其廣泛的功能和高靈活性而具有明顯優勢：
對整個接觸系統和所有執行器進行*分析
通過ACTAS進行聯合操作和數據管理
統一測試項目管理并通過ACTAS直接輸出測試報告
每個測試單元（ACTAS, PROMET, EPOS）均可獨立操作，實現*大靈活性
封裝后的中壓開關設備的測試
ACTAS P360+能夠通過開關自有VDS系統的電容測量點，以*簡單的方式測量封裝在SF6氣體中的中壓開關的操作時間。無需任何其他測量組件，可直接連接到ACTAS測試系統的測量輸入端口進行測量。
*分閘測量
由于傳感器具有多樣的連接選項，也以使用ACTAS進行*分閘測量。為此，*多可將五個電流鉗連接到電流互感器的次級側和線圈上。使用外部觸發信號，ACTAS測試系統*可以全自動確定*開關操作期間的開關時間。
堅固可靠，即使在超高壓領域也是如此
ACTAS P260+ | P360+采用緊湊堅固的設計，配備便攜硬質外殼。使用經過驗證的硬件組件保證了在中壓、高壓和超高壓開關設備以及隔離開關和接地開關的現場測試期間可靠運行。
在觸摸屏上操作和評估
進一步優化的、易于理解的操作理念和更強大的硬件確保了設備操作簡單，并能*佳顯示所有信息。客戶無需大量培訓即可直觀、快速地進行操作。
7英寸觸摸屏，帶圖形用戶顯示界面
使用易于理解的圖形和圖標顯示測量結果
PDF格式的測試報告
從單個模板中選擇測試設置
LED燈便于顯示觸點狀態
USB和以太網接口，用于直接連接到PC/網絡以及連接附加設備

ACTAS P260+/ACTAS P360+開關機械特性測試儀參數

系統概念控制輸出	高精度、便攜式獨立測試系統，適用于各類開關設備的功能測試，包括斷路器、隔離開關或接地開關，不受驅動單元類型限制?？蓽y(cè)定雙側接地時的操作時間。搭配 PROMET 歐姆表，可對每相*多 6 個主觸頭腔進行三相動態電阻測量。配備 7 英寸觸摸屏和兩個功能鍵的控制面板。通過前面板上的 4 毫米安全插座和推拉式插座實現輸入輸出。系統內置 4GB 存儲容量的內存。電子開關輸出（IGBT）可對合閘線圈和分閘線圈進行單相或三相控制。所有操作序列可按 1 毫秒增量進行配置和輸出。

用于控制脫扣線圈的 IGBT	電壓	300 伏交流 / 直流	具備短路和過載保護，本質安全
	電流	峰值 100 安
	時間分辨率	0.1 毫秒
	精度	±0.033 毫秒
外部傳感器電源	模擬傳感器參考電壓	10 伏直流
增量式傳感器供電電壓	10 伏直流

測量輸入	通用	記錄時長	500 赫茲時長 13.33 分鐘，50 千赫茲時長 8 秒
	時間分辨率	0.02 毫秒
	時間精度	±0.005 毫秒
	模數轉換	16 位
	精度	量程的 0.05%
模擬輸入	每個測量通道過采樣率 200 千赫茲
	采樣率	500 赫茲...30 千赫茲，可調節
	合閘 / 分閘線圈電流測量量程	15/100 安，內部可切換
	線圈 / 工位電壓		300 伏交流 / 直流，內部可切換
	電機電壓	500 伏交流 / 直流，內部可切換
	電機電流	峰值 100 安
	電機測量量程	15/100 安交流 / 直流，內部可切換
	傳感器輸入電流	±20 毫安（阻抗 200 歐姆 / 0.25 瓦）±10 伏直流
	保護	P260：1 路 2.5 千伏 galvanic 隔離，所有輸入均與地隔離 P360：3 路 2.5 千伏 galvanic 隔離，所有輸入均與地隔離
二進制輸入	采樣率	50 千赫茲激活電壓范圍 24…300 伏直流
輔助觸點	濕 / 干切換
數字行程傳感器增量輸入	供電電壓	10 伏直流
極限頻率	200 千赫茲

產品規格

控制輸出		ACTAS P260+	ACTAS P360+
合閘線圈分閘線圈	1 2	3 3
繼電器輸出	1	2
模擬測量輸入	線圈電流	1 路 × 2（輸入 / 輸出）+ 1 路 × 輸出	3 路 × 2（輸入 / 輸出）
線圈 / 工位電壓	1	2
分流器電機電流	1	1
電機電壓	-	1
傳感器（±10 伏 / 數字）	3	6
傳感器（±10 伏 / 0…20 毫安）	1	3
主觸頭和 PIR 觸頭	3 路 × 2	6 路 × 2
二進制測量輸入	輔助觸點	2 路 × 4	3 路 × 4
外部傳感器參考電壓		1 路 × 10 伏直流 / 250 毫安	3 路 × 10 伏直流 / 250 毫安
附加設備連接	電腦	1	1
歐姆表	3	3
CSW 3	1	1
數字電壓源	1	1
外殼	硬頂箱
尺寸（寬 × 高 × 深）毫米	425 × 340 × 170	475 × 375 × 180
重量	5.3 千克	6.9 千克
