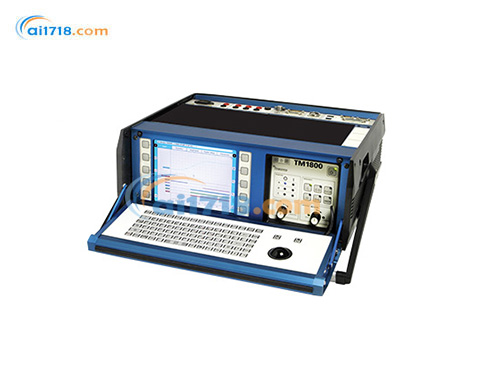

美國MEGGER　TM1800雙接地?cái)嗦菲鞣治鰞x

型號：TM1800雙接地?cái)嗦菲鞣治鰞x

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TM1800雙接地?cái)嗦菲鞣治鰞x由愛儀器儀表網代理，TM1800是基于超過20年制造超過4000部斷路器分析儀的經驗而誕生的產品。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TM1800雙接地?cái)嗦菲鞣治?/strong>儀簡介：
TM1800? 是一款基于數十年經驗以及數千臺已交付斷路器分析儀研發而成的斷路器維護儀器平臺。其模塊化結構可實現靈活配置，能夠?qū)θ蚴袌?chǎng)上所有在用的已知類型斷路器進行檢測。
該儀器采用堅固設計，內置高性能技術，可簡化斷路器檢測流程。先進的測量模塊支持多項參數同時測量，省去了每次檢測時重新設置的麻煩，大幅節省時間。
借助 DCM 模塊實現的專利技術 DualGround?檢測，能在整個檢測過程中保持?jǐn)嗦菲鲀蓚?cè)接地，既確保了檢測安全，又節省了時間。DCM 模塊采用了一種名為動態電容測量（Dynamic Capacitive Measurement）的測量技術。
計時 M/R 模塊采用專利的有源干擾抑制（Active Interference Suppression）技術，即便在高壓變電站環境中，也能獲取準確的計時數據和*的預插入電阻（PIR，Pre-Insertion Resistor）數值。
配套的自適應易用軟件套件為各類操作提供支持，從無需預設、只需轉動旋鈕即可完成的計時操作，到連接檢測對象的*輔助功能，一應俱全。該儀器的人機交互界面前端配備鍵盤和 8 英寸屏幕，“選擇 - 連接 - 檢查”（Select-Connect-Inspect）的工作流程可通過三步操作快速得出檢測結果，讓檢測的學習和執行變得更加輕松。
此外，該系統還支持與局域網、打印機等設備的全面連接。
獨立運行功能 —— 一臺設備滿足所有斷路器檢測需求
可擴展的模塊化設計理念
更安全的檢測方式 ——DualGround?技術，斷路器兩側均可接地檢測
兼顧離線與在線測量設計
結構堅固、性能可靠，適用于現場作業

TM1800雙接地?cái)嗦?/span>器分析儀特點：
?模塊化設計—TM1800提供9個用戶自定義的不同模塊
?TM1800內置電腦裝有CABA軟件—預設的斷路器測試計劃(樣板)提供*測試，可現場查看測量結果并分析
?使用DCM模式進行雙接地測試—斷路器兩邊接地提供更佳的安全特性
?快捷容易的測試—選擇-連接-檢測工作流程及*人機界面
?圖形的結果可幫助用戶快速分析結果—?jiǎng)幼鲿r(shí)刻、運動測量及線圈電流
?USB和以太網通信接口—可快速備份，局域網連接及連接打印機

?CABA Win—更先進的數據分析、數據庫接口軟件和常用的測試數據存檔

兩端接地測試
電力市場化改變了電力公司、開關設備擁有者以及電力服務公司的商業環境。市場化直接導致了對運行、維護和服務效率的強調。業務的國際化帶來了新的挑戰：國際化公司巨大的投入使他們對健康、安全和環保方面有更嚴格的要求。經驗表明，隨著開關設備越來越不可或缺，其測試維護周期變得越來越短。
安全性
電網運營商和服務公司需要保持和發展各自行業的安全運行記錄。許多國際機構包括IEEE®和IEC®，*安全機構和工會對安全的重視日益增加。隨著電網的市場化，機構頒布了一些需要執行的安全規程，并且現存的規則也更為嚴格地被要求執行。保持一個良好的安全記錄在吸引投資者和客戶方面已經成為一項重要指標。

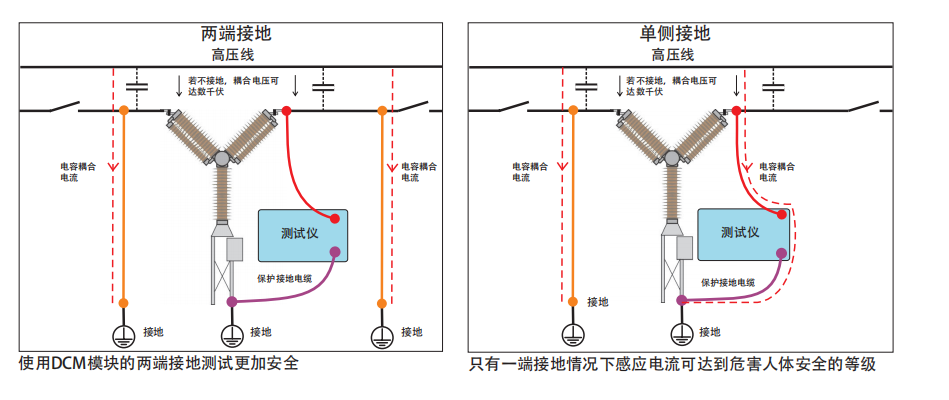

在所有變電站中，所有與高壓導體并行的導體都會通過電容性耦合感應出有害或致命的電流。通過將被測試品的兩端接地，可將有害電流引入大地，從而為測試人員提供了一個安全的區域，詳見下圖。

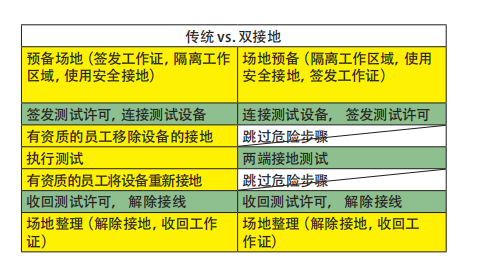

兩端接地
斷路器測試中保證安全的*佳方式*是保持?jǐn)嗦菲鲀啥送瑫r(shí)接地。這也可以使測試更加簡單和快速。測試人員在變電站中停留的時間應盡量短，并將精力集中于測試而不是設備。兩端接地測試方式 DualGround? 可用于所有斷路器的所有測試。

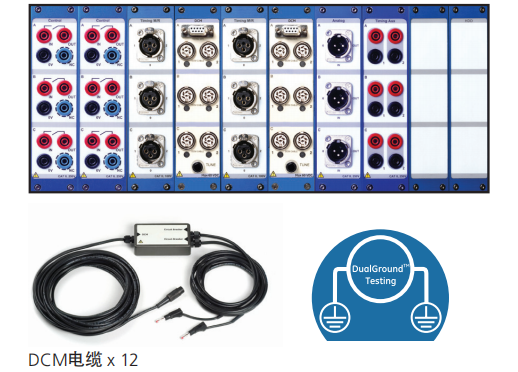

TM1800 – 結構

TM1800基本單元 CG-19090
斷路器測試案例
不能進行測試。需要與其它模塊
配合使用

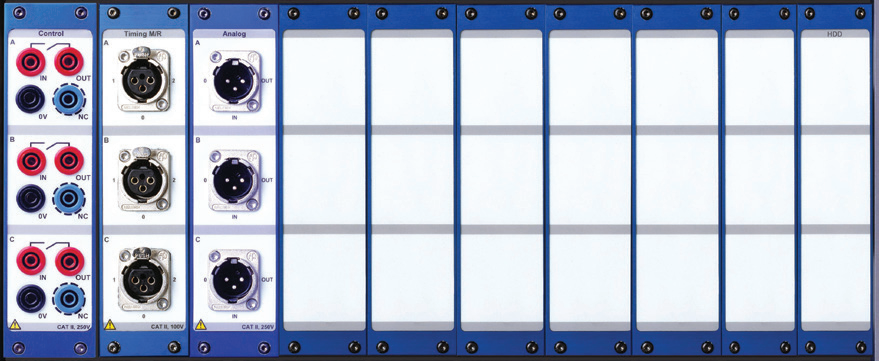

TM1800標準版
斷路器測試案例 CG-19290
一種操作機構
每相兩斷口
一組行程

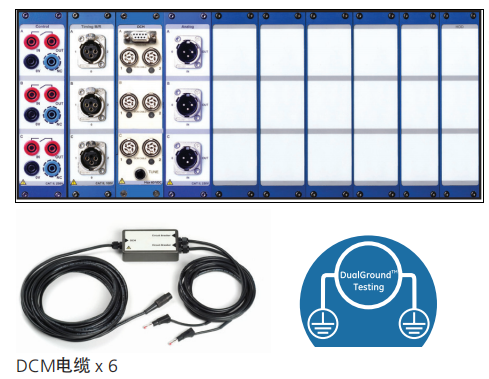

TM1800標準版﹣兩端接地款 CG-19292
斷路器測試案例
斷路器兩端接地測試
﹣ 一種操作機構
﹣ 每相兩斷口
﹣ 一組行程

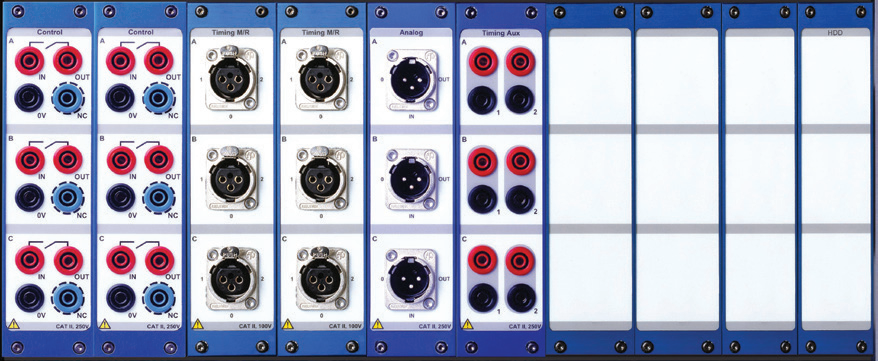

TM1800專家版 CG-19294
斷路器測試案例
三種操作機構
6個輔助觸頭，6個線圈電流，
6個變電站電池電壓
每相四個斷口
6個獨立輔助觸頭

TM1800專家版﹣兩端接地款 CG-19296
斷路器測試案例
斷路器兩端接地測試
﹣ 三種操作機構
﹣ 6個輔助觸點，6個線圈電流，
6個變電站電池電壓
﹣ 每相四斷口
﹣ 三組行程
﹣ 6個獨立輔助觸頭

TM1800訂購信息

配置方案型號 描述斷路器檢測示例

TM1800 基本單元 CG-19090 僅含基本單元無法進行檢測，需單獨訂購模塊

TM1800 標準版 CG-19290 含基本單元及基礎檢測模塊單臺操作機構；每相 1-2 個斷點；1-3 路行程動作測量

TM1800 標準版（支持 DualGround?） CG-19292 含標準版所有模塊，新增 DualGround?相關組件斷路器兩側可接地；單臺操作機構；每相 1-2 個斷點；1-3 路行程動作測量；含 6 根 DCM 電纜

TM1800 版 CG-19294 含基本單元及全套*檢測模塊 3 臺操作機構；6 路輔助觸點、6 路線圈電流、6 路站內蓄電池電壓測量；每相 4 個斷點；3 路行程動作測量；6 個獨立輔助觸點

TM1800 版（支持 DualGround?） CG-19296 含版所有模塊，新增 DualGround?相關組件斷路器兩側可接地；3 臺操作機構；6 路輔助觸點、6 路線圈電流、6 路站內蓄電池電壓測量；每相 4 個斷點；3 路行程動作測量；6 個獨立輔助觸點；含 12 根 DCM 電纜

（一）TM1800 獨立模塊

項目描述型號

控制模塊 3 個獨立觸點；含 1 套 5 米（16 英尺）電纜（GA-90002） CG-19030

計時 M/R 模塊 6 個通道 + 6 個預插入電阻（PIR）測量通道；含 3 套總長度 5 米（16 英尺）、間距 2 米（6.5 英尺）的電纜（GA-00850） CG-19080

DCM 模塊（3 通道）含 3 根 10 米（33 英尺）DCM 電纜 CG-19190

DCM 模塊（6 通道）含 6 根 10 米（33 英尺）DCM 電纜 CG-19192

模擬模塊含 3 套 10 米（33 英尺）電纜（GA-01005） CG-19000

數字模塊 6 個通道 CG-19040

計時輔助模塊 6 個通道；含 3 套 5 米電纜（GA-00870） CG-19060

（二）可選附件

詳見 “可選附件” 部分

（三）CABA Win 軟件

詳見 CABA Win 單獨數據手冊

（四）TM1800 配置方案套餐

配置方案包含組件數量型號

TM1800 標準版（支持 DualGround?） TM1800 基本單元（CG-19090） 1 -

TM1800 標準版（支持 DualGround?） TM1800 控制模塊（CG-19030） 1 -

TM1800 標準版（支持 DualGround?） TM1800 計時 M/R 模塊（CG-19080） 1 -

TM1800 標準版（支持 DualGround?） TM1800 DCM 模塊（CG-19192） 1 -

TM1800 標準版（支持 DualGround?） TM1800 模擬模塊（CG-19000） 1 -

TM1800 標準版（支持 DualGround?） CABA Win 軟件（CG-8000X） 1 CG-19292

TM1800 版 TM1800 基本單元（CG-19090） 1 -

TM1800 版 TM1800 控制模塊（CG-19030） 2 -

TM1800 版 TM1800 計時 M/R 模塊（CG-19080） 2 -

TM1800 版 TM1800 模擬模塊（CG-19000） 1 -

TM1800 版 TM1800 計時輔助模塊（CG-19060） 1 -

TM1800 版 CABA Win 軟件（CG-8000X） 1 CG-19294

TM1800 版（支持 DualGround?） TM1800 基本單元（CG-19090） 1 -

TM1800 版（支持 DualGround?） TM1800 控制模塊（CG-19030） 2 -

TM1800 版（支持 DualGround?） TM1800 計時 M/R 模塊（CG-19080） 2 -

TM1800 版（支持 DualGround?） TM1800 DCM 模塊（CG-19192） 2 -

TM1800 版（支持 DualGround?） TM1800 模擬模塊（CG-19000） 1 -

TM1800 版（支持 DualGround?） TM1800 計時輔助模塊（CG-19060） 1 -

TM1800 版（支持 DualGround?） CABA Win 軟件（CG-8000X） 1 CG-19296

配置方案	型號	描述	斷路器檢測示例
TM1800 基本單元	CG-19090	僅含基本單元	無法進行檢測，需單獨訂購模塊
TM1800 標準版	CG-19290	含基本單元及基礎檢測模塊	單臺操作機構；每相 1-2 個斷點；1-3 路行程動作測量
TM1800 標準版（支持 DualGround?）	CG-19292	含標準版所有模塊，新增 DualGround?相關組件	斷路器兩側可接地；單臺操作機構；每相 1-2 個斷點；1-3 路行程動作測量；含 6 根 DCM 電纜
TM1800 版	CG-19294	含基本單元及全套*檢測模塊	3 臺操作機構；6 路輔助觸點、6 路線圈電流、6 路站內蓄電池電壓測量；每相 4 個斷點；3 路行程動作測量；6 個獨立輔助觸點
TM1800 版（支持 DualGround?）	CG-19296	含版所有模塊，新增 DualGround?相關組件	斷路器兩側可接地；3 臺操作機構；6 路輔助觸點、6 路線圈電流、6 路站內蓄電池電壓測量；每相 4 個斷點；3 路行程動作測量；6 個獨立輔助觸點；含 12 根 DCM 電纜

項目	描述	型號
控制模塊	3 個獨立觸點；含 1 套 5 米（16 英尺）電纜（GA-90002）	CG-19030
計時 M/R 模塊	6 個通道 + 6 個預插入電阻（PIR）測量通道；含 3 套總長度 5 米（16 英尺）、間距 2 米（6.5 英尺）的電纜（GA-00850）	CG-19080
DCM 模塊（3 通道）	含 3 根 10 米（33 英尺）DCM 電纜	CG-19190
DCM 模塊（6 通道）	含 6 根 10 米（33 英尺）DCM 電纜	CG-19192
模擬模塊	含 3 套 10 米（33 英尺）電纜（GA-01005）	CG-19000
數字模塊	6 個通道	CG-19040
計時輔助模塊	6 個通道；含 3 套 5 米電纜（GA-00870）	CG-19060

配置方案	包含組件	數量	型號
TM1800 標準版（支持 DualGround?）	TM1800 基本單元（CG-19090）	1	-
TM1800 標準版（支持 DualGround?）	TM1800 控制模塊（CG-19030）	1	-
TM1800 標準版（支持 DualGround?）	TM1800 計時 M/R 模塊（CG-19080）	1	-
TM1800 標準版（支持 DualGround?）	TM1800 DCM 模塊（CG-19192）	1	-
TM1800 標準版（支持 DualGround?）	TM1800 模擬模塊（CG-19000）	1	-
TM1800 標準版（支持 DualGround?）	CABA Win 軟件（CG-8000X）	1	CG-19292
TM1800 版	TM1800 基本單元（CG-19090）	1	-
TM1800 版	TM1800 控制模塊（CG-19030）	2	-
TM1800 版	TM1800 計時 M/R 模塊（CG-19080）	2	-
TM1800 版	TM1800 模擬模塊（CG-19000）	1	-
TM1800 版	TM1800 計時輔助模塊（CG-19060）	1	-
TM1800 版	CABA Win 軟件（CG-8000X）	1	CG-19294
TM1800 版（支持 DualGround?）	TM1800 基本單元（CG-19090）	1	-
TM1800 版（支持 DualGround?）	TM1800 控制模塊（CG-19030）	2	-
TM1800 版（支持 DualGround?）	TM1800 計時 M/R 模塊（CG-19080）	2	-
TM1800 版（支持 DualGround?）	TM1800 DCM 模塊（CG-19192）	2	-
TM1800 版（支持 DualGround?）	TM1800 模擬模塊（CG-19000）	1	-
TM1800 版（支持 DualGround?）	TM1800 計時輔助模塊（CG-19060）	1	-
TM1800 版（支持 DualGround?）	CABA Win 軟件（CG-8000X）	1	CG-19296

TM1800斷路器分析儀規格

通用參數

技術參數在設備預熱 30 分鐘后生效。

系統時基漂移：每年 0.001%。

技術參數如有變更，恕不另行通知。

環境參數

環境類別參數要求

應用場所適用于高壓變電站及工業環境

溫度（工作） -20°C 至 + 50°C（-4°F 至 + 122°F）

溫度（存儲與運輸） -55°C 至 + 70°C（-67°F 至 + 158°F）

濕度 5%-95% 相對濕度，無冷凝

CE 認證電磁兼容性（EMC）：符合 2004/108/EC 指令；低電壓指令（LVD）：符合 2006/95/EC 指令、

基本單元參數

基本單元類別參數要求

電源輸入（額定）交流 100-240V，50/60Hz；直流 125-300V、

功耗（*大） 250VA

尺寸 515×173×452 毫米（20.3 英寸 ×6.8 英寸 ×17.8 英寸）

重量 11.5 千克（25.4 磅）

HDD 模塊參數

HDD 模塊類別參數要求

重量 0.6 千克（1.3 磅）

存儲溫度 -55°C 至 + 70°C（-67°F 至 + 158°F）

外部輸入（TRIG IN）參數

外部輸入類別參數要求

電壓模式輸入范圍：交流 0-250V，直流 0-±300V；閾值電平：軟件可配置，步長 1V、

觸點模式開路電壓：直流 35V±20%；短路電流：10-40mA；閾值電平：1-2kΩ、、

外部輸出參數

外部輸出類別參數要求

觸發輸出（TRIG OUT）脈沖寬度：1-999 毫秒，軟件可配置，步長 1 毫秒

電壓模式（TRIG OUT）開路電壓：直流 12V±5%；0.5A 負載時電壓：直流 9V±10%；*大短路電流：1.5A、、

觸點模式（TRIG OUT） *大開關電流：12V、電阻性負載下 0.5A；0.5A 負載時電壓降：直流 4.5V±10%；*大短路電流：1.5A、、

動態電阻測量（DRM）僅用于觸發 SDRM201/SDRM202 模塊

*告輸出（繼電器）用途：控制指示燈或蜂鳴器；操作前*告時間：0-999 秒，軟件可配置，步長 1 秒

電壓模式（*告輸出）輸出電壓：直流 12V±10%；短路保護：1A 直流快速熔斷器（型號 F1H250V）

觸點模式（*告輸出） *大開關電流：12V、電阻性負載下 1A

通信接口參數

通信接口類別參數要求

USB 通用串行總線 2.0 版本

以太網 100Base-Tx 快速以太網

外部顯示屏支持 SVGA 格式，*高分辨率 800×600（24 位色深），32MB 同步動態隨機存取存儲器（SDRAM）

人機界面（HMI）參數

人機界面類別參數要求

軟件 CABA Local 斷路器分析軟件

支持語言英語、法語、德語、西班牙語、瑞典語，提供翻譯工具包

顯示屏高亮度設計，強光直射下仍清晰可見；對角線尺寸：21 厘米（8 英寸）

控制模塊參數

控制模塊類別參數要求

通道數量 3 個

時基誤差讀數的 ±0.01%±1 個采樣間隔

*高采樣率 10kHz

測量時間 10kHz 采樣率下 45 秒；5kHz 采樣率下 90 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒

重量 1.0 千克（2.2 磅）

無彈跳開關 *大電流：交流 / 直流 60A，脈沖≤100 毫秒；熔斷器：15A 直流；動作時長：軟件可配置，步長 1 毫秒；延遲時間：軟件可配置，步長 1 毫秒

電流測量測量范圍：交流 / 直流 0-60A；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：讀數的 ±2%± 量程的 0.1%

電壓測量測量范圍：交流 0-250V，直流 0-±300V；分辨率：20mV（啟用數據壓縮時 40mV）；誤差：讀數的 ±1%± 量程的 0.1%

計時 M/R 模塊參數

計時 M/R 模塊類別參數要求

通道數量 6 個

時基誤差讀數的 ±0.01%±1 個采樣間隔

*小分辨率 0.05 毫秒

*高采樣率 40kHz

測量時間 40kHz 采樣率下 8 秒；10kHz 采樣率下 32 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒（采樣率≤20kHz 時支持?jǐn)?shù)據壓縮）

重量 0.8 千克（1.8 磅）

主觸點與電阻觸點計時 開路電壓：6V 或 26V±10%（采樣率≥10kHz 時，每秒鐘采樣切換一次）；短路電流：9.7mA 或 42mA±10%

狀態閾值主觸點：閉合＜10Ω，斷開＞10Ω；主觸點與電阻觸點：主觸點＜10Ω＜預插入電阻（PIR）＜10kΩ＜斷開、

預插入電阻（PIR）測量支持類型：線性預插入電阻；測量范圍：10Ω-10kΩ；誤差：讀數的 ±10%± 量程的 0.1%、

電壓測量測量范圍：±50V 峰值、±15V 峰值、±0.5V 峰值；分辨率：16 位；誤差：讀數的 ±1%± 量程的 0.1%

DCM 模塊參數

DCM 模塊類別參數要求

通道數量 6 個

重量 0.6 千克（1.3 磅）

電壓測量 0-5V 有效值交流

電流測量 0-70mA 有效值交流

模擬模塊參數

模擬模塊類別參數要求

通道數量 3 個

時基誤差讀數的 ±0.01%±1 個采樣間隔

*高采樣率 40kHz

測量時間 40kHz 采樣率下 35 秒；20kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒

傳感器電阻 10V 輸出時 500Ω-10kΩ

重量 0.8 千克（1.8 磅）

輸出電壓輸出：直流 10V±5%、直流 24V±5%；*大輸出電流：30mA

電流測量測量范圍：直流 0-20mA；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：讀數的 ±1%± 量程的 0.1%

電壓測量輸入電壓范圍：交流 0-250V，直流 0-±300V；測量范圍：±10V、±400V；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：250V 量程下為讀數的 ±1%± 量程的 0.1%，10V 量程下為讀數的 ±0.1%± 量程的 0.01%

數字模塊參數

數字模塊類別參數要求

通道數量 6 個

支持傳感器類型增量式傳感器，RS422 接口

時基誤差讀數的 ±0.01%±1 個采樣間隔

*高采樣率 20kHz

測量時間 20kHz 采樣率下 35 秒；10kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒

重量 0.7 千克（1.5 磅）

輸出電壓：直流 5V±5% 或直流 12V±5%；*大輸出電流：200mA

數字輸入范圍：±32000 脈沖；誤差：±1 個脈沖、

計時輔助模塊參數

計時輔助模塊類別參數要求

通道數量 6 個

時基誤差讀數的 ±0.01%±1 個采樣間隔

*高采樣率 20kHz

測量時間 20kHz 采樣率下 35 秒；10kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒

重量 0.8 千克（1.8 磅）

電壓模式輸入電壓范圍：交流 0-250V，直流 0-±300V；狀態閾值：±10V；誤差：±0.5V

觸點模式開路電壓：25-35V；短路電流：10-30mA；狀態閾值：閉合＜100Ω，斷開＞2kΩ

MEGGER TM1800雙接地?cái)嗦菲鞣治鰞x文檔

我們是這樣為您服務的

1、技術溝通，初步判斷問題電話與客戶進行初步溝通、了解并初步判斷儀器
所出現的故障問題。

2、簽訂維修協議由我公司向客戶發送儀器維修協議，客戶需如實
填寫內容并回傳以便我司對儀器做進一步判斷。

3、客戶郵寄儀器客戶可按照我司地址郵寄儀器，并將快遞單拍、
照發送至您的專屬客服進行備案。

4、詳細診斷機器故障我司收到郵寄儀器后會對郵寄的儀器進行拍照、
并開箱檢驗，對儀器做進一步故障判斷。

5、支付維修費用如客戶儀器在保修期內，我司不收取任何維修費，
如客戶儀器在保修期外，我司會適當收取維修費。

6、郵寄儀器給客戶我司將維修好的儀器按客戶地址進行拍照并郵寄，自此
雖維修協議終止，但我司將提供終身免費答疑及技術指導。

專業從事儀器儀表檢修9年，部分可提供服務的產品型號如下：

AT2140/AT2140A個人劑量計 POLIMASTER PM1621A個人劑量計輻射檢測報警儀 AT1103M X射線輻射劑量率儀 AT1117M多功能便攜式核輻射檢測儀-授權代理 AT1123環境輻射檢測儀脈沖輻射x,γ劑量測量?jī)x-授權代理 AT1121防護級輻射劑量測量?jī)x-授權代理 Polimaster PM1621個人輻射劑量報警儀 AT3509放射個人輻射劑量監測報警儀 AT2503個人核輻射劑量檢測報警儀 COMO170便攜式表面沾污儀 DEMRON輻射屏蔽防護服 MVCT繼電器和CT/VT測試儀 MTO330直流電阻測試儀 DLRO600數字式微歐表 AT1320γ活度計-測水/食品/土壤等 OTS60PB/OTS80PB便攜式絕緣油測試儀 FREJA300繼電保護測試系統 PM1621M X,γ射線輻射個人劑量計檢測儀-可尋找放射源 AT3509C個人輻射劑量計 S1-1068絕緣電阻測試儀-MEGGER S1-568獨家代理 S1-1568絕緣電阻測試儀s1-568獨代現貨 ATKN中子輻射劑量率檢測儀 AT6101C背包可移動式區域輻射檢測系統-帶核素識別 AT6103車載式區域輻射掃描測量系統 AT6101DR多功能地面放射性核素污染檢測儀能譜儀 AT1120便攜式高靈敏度多功能環境級γ輻射劑量率儀 AT6104DM水下能譜儀（核素識別儀） OTS100AF實驗室絕緣油耐壓測試儀 OTS80AF實驗室絕緣油耐壓測試儀 Ariadna CI中壓及低壓電纜識別儀 FREJA 306繼電器測試系統 MRCT繼電器和電流互感器測試儀 SMRT410繼電保護測試系統 SMRT33繼保測試系統 OTS60SX/2半自動油測試儀 OTS60SX半自動油測試儀 MFT1700/1710/1720/1730系列多功能測試儀 MFT1800/1815/1825/1835/1845多功能測試儀 AT1320M伽馬活度計 TORKEL900/910系列蓄電池放電試驗系統 PM1703GNA-II中子個人輻射探測器 AT6104DM1水下能譜儀(核素識別儀)-500米測深 NuVISION便攜式實時能譜分析伽馬相機 PM1703GNA中子個人劑量檢測儀 PM1621MA寬量程核輻射個人劑量檢測儀-可尋找放射源 AT2533寬量程水下核輻射劑量測量?jī)x ICMmonitor 局放檢測儀 HA3200-W水下X、γ輻射檢測儀 FPCAE-GAMON-Diver水下核輻射探測系統 URSIS水下γ能譜測量系統 ReM-10水下γ能譜測量系統 PM1603A可穿戴腕式手表式伽馬輻射個人劑量報警計 PM1603B腕表式電子個人伽馬輻射劑量報警儀-可防水 RADCAM? Epsilon抗輻射耐輻照持續性核輻射環境監控?cái)z相機 MWA300/330A三相變比和直阻分析儀 CDAX605 高精度電容和損耗因數測試儀 TORKEL930蓄電池放電試驗系統 SVERKER780繼電保護測試儀總代 DLRO10HDX 雙電源10歐姆表數字微歐表 DLRO2X 2A低電阻歐姆表 DLRO2手持式歐姆表微歐計2A低電阻測試儀 BVM、BVM300和VM600蓄電池電壓監測器 TXL830/TXL850/TXL870 TORKEL 蓄電池測試額外負載設備 EGIL200/211/213/223/241/EGIL243斷路器分析儀 CSU600A和CSU600AT電流供應設備大電流測試儀 K-JY04-C絕緣電阻測試儀 K-XDY36 電源電池 K-ZDY35 直流電源 K-JY04-C絕緣電阻測試儀 K-DZC033 單相變壓器直流電阻測試儀 KGT R-9高能量電纜故障定位儀 K-NZ07Y 蓄電池電阻測試儀 KD-F31 大電流發生器 KJ-417 繼電保護測試儀 KJ-C15 交流采樣測試儀 CR-9 冷鏡式露點儀 T-9 手持式回路電阻測試儀 K-152 絕緣電阻表 ALMAR實時劑量測量計 ALMAR+主動個人劑量計 ALMAR++主動個人混合輻射檢測劑量計 FPS防火服避火服隔熱服消防服 MEGGER TORKEL910蓄電池放電試驗系統 MGFL100 電池接地故障定位儀 BITE5 蓄電池電池檢測儀 SVERKER650 單相繼電保護測試儀系統 OTS80PB便攜式絕緣油測試儀 Test Universe 執行高級二次測試的 PC 軟件套件 TransView 錄波信號的顯示與分析軟件 UHF 800 便攜式超高頻局部放電測量與分析系統 VBX1適用于網絡安全和測試應用的可視化平臺 SVERKER750/650繼電保護測試儀 UR-15 電纜寬頻阻抗譜缺陷定位儀 HVDC 高壓直流試驗系統 MTO106直流電阻測試儀 BDKN-06 檢測器及整套慢化球 MJ159/MJ160/MJ359/MJ459/MJ559絕緣電阻測試儀 PARADIMO 100 GIS和GIL高頻局部放電在線監測系統 UMR-230 手持式大電流微歐計 DLRO-H200 手持式微歐姆計

環境類別	參數要求
應用場所	適用于高壓變電站及工業環境
溫度（工作）	-20°C 至 + 50°C（-4°F 至 + 122°F）
溫度（存儲與運輸）	-55°C 至 + 70°C（-67°F 至 + 158°F）
濕度	5%-95% 相對濕度，無冷凝
CE 認證	電磁兼容性（EMC）：符合 2004/108/EC 指令；低電壓指令（LVD）：符合 2006/95/EC 指令、

基本單元類別	參數要求
電源輸入（額定）	交流 100-240V，50/60Hz；直流 125-300V、
功耗（*大）	250VA
尺寸	515×173×452 毫米（20.3 英寸 ×6.8 英寸 ×17.8 英寸）
重量	11.5 千克（25.4 磅）

HDD 模塊類別	參數要求
重量	0.6 千克（1.3 磅）
存儲溫度	-55°C 至 + 70°C（-67°F 至 + 158°F）

外部輸入類別	參數要求
電壓模式	輸入范圍：交流 0-250V，直流 0-±300V；閾值電平：軟件可配置，步長 1V、
觸點模式	開路電壓：直流 35V±20%；短路電流：10-40mA；閾值電平：1-2kΩ、、

外部輸出類別	參數要求
觸發輸出（TRIG OUT）	脈沖寬度：1-999 毫秒，軟件可配置，步長 1 毫秒
電壓模式（TRIG OUT）	開路電壓：直流 12V±5%；0.5A 負載時電壓：直流 9V±10%；*大短路電流：1.5A、、
觸點模式（TRIG OUT）	大開關電流：12V、電阻性負載下 0.5A；0.5A 負載時電壓降：直流 4.5V±10%；大短路電流：1.5A、、
動態電阻測量（DRM）	僅用于觸發 SDRM201/SDRM202 模塊
*告輸出（繼電器）	用途：控制指示燈或蜂鳴器；操作前*告時間：0-999 秒，軟件可配置，步長 1 秒
電壓模式（*告輸出）	輸出電壓：直流 12V±10%；短路保護：1A 直流快速熔斷器（型號 F1H250V）
觸點模式（*告輸出）	*大開關電流：12V、電阻性負載下 1A

通信接口類別	參數要求
USB	通用串行總線 2.0 版本
以太網	100Base-Tx 快速以太網
外部顯示屏	支持 SVGA 格式，*高分辨率 800×600（24 位色深），32MB 同步動態隨機存取存儲器（SDRAM）

人機界面類別	參數要求
軟件	CABA Local 斷路器分析軟件
支持語言	英語、法語、德語、西班牙語、瑞典語，提供翻譯工具包
顯示屏	高亮度設計，強光直射下仍清晰可見；對角線尺寸：21 厘米（8 英寸）

控制模塊類別	參數要求
通道數量	3 個
時基誤差	讀數的 ±0.01%±1 個采樣間隔
*高采樣率	10kHz
測量時間	10kHz 采樣率下 45 秒；5kHz 采樣率下 90 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒
重量	1.0 千克（2.2 磅）
無彈跳開關	*大電流：交流 / 直流 60A，脈沖≤100 毫秒；熔斷器：15A 直流；動作時長：軟件可配置，步長 1 毫秒；延遲時間：軟件可配置，步長 1 毫秒
電流測量	測量范圍：交流 / 直流 0-60A；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：讀數的 ±2%± 量程的 0.1%
電壓測量	測量范圍：交流 0-250V，直流 0-±300V；分辨率：20mV（啟用數據壓縮時 40mV）；誤差：讀數的 ±1%± 量程的 0.1%

計時 M/R 模塊類別	參數要求
通道數量	6 個
時基誤差	讀數的 ±0.01%±1 個采樣間隔
*小分辨率	0.05 毫秒
*高采樣率	40kHz
測量時間	40kHz 采樣率下 8 秒；10kHz 采樣率下 32 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒（采樣率≤20kHz 時支持?jǐn)?shù)據壓縮）
重量	0.8 千克（1.8 磅）
主觸點與電阻觸點計時	開路電壓：6V 或 26V±10%（采樣率≥10kHz 時，每秒鐘采樣切換一次）；短路電流：9.7mA 或 42mA±10%
狀態閾值	主觸點：閉合＜10Ω，斷開＞10Ω；主觸點與電阻觸點：主觸點＜10Ω＜預插入電阻（PIR）＜10kΩ＜斷開、
預插入電阻（PIR）測量	支持類型：線性預插入電阻；測量范圍：10Ω-10kΩ；誤差：讀數的 ±10%± 量程的 0.1%、
電壓測量	測量范圍：±50V 峰值、±15V 峰值、±0.5V 峰值；分辨率：16 位；誤差：讀數的 ±1%± 量程的 0.1%

DCM 模塊類別	參數要求
通道數量	6 個
重量	0.6 千克（1.3 磅）
電壓測量	0-5V 有效值交流
電流測量	0-70mA 有效值交流

模擬模塊類別	參數要求
通道數量	3 個
時基誤差	讀數的 ±0.01%±1 個采樣間隔
*高采樣率	40kHz
測量時間	40kHz 采樣率下 35 秒；20kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒
傳感器電阻	10V 輸出時 500Ω-10kΩ
重量	0.8 千克（1.8 磅）
輸出	電壓輸出：直流 10V±5%、直流 24V±5%；*大輸出電流：30mA
電流測量	測量范圍：直流 0-20mA；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：讀數的 ±1%± 量程的 0.1%
電壓測量	輸入電壓范圍：交流 0-250V，直流 0-±300V；測量范圍：±10V、±400V；分辨率：16 位（啟用數據壓縮時 15 位）；誤差：250V 量程下為讀數的 ±1%± 量程的 0.1%，10V 量程下為讀數的 ±0.1%± 量程的 0.01%

數字模塊類別	參數要求
通道數量	6 個
支持傳感器類型	增量式傳感器，RS422 接口
時基誤差	讀數的 ±0.01%±1 個采樣間隔
*高采樣率	20kHz
測量時間	20kHz 采樣率下 35 秒；10kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒
重量	0.7 千克（1.5 磅）
輸出	電壓：直流 5V±5% 或直流 12V±5%；*大輸出電流：200mA
數字輸入	范圍：±32000 脈沖；誤差：±1 個脈沖、

計時輔助模塊類別	參數要求
通道數量	6 個
時基誤差	讀數的 ±0.01%±1 個采樣間隔
*高采樣率	20kHz
測量時間	20kHz 采樣率下 35 秒；10kHz 采樣率下 70 秒；啟用數據壓縮時 10kHz 采樣率下 200 秒
重量	0.8 千克（1.8 磅）
電壓模式	輸入電壓范圍：交流 0-250V，直流 0-±300V；狀態閾值：±10V；誤差：±0.5V
觸點模式	開路電壓：25-35V；短路電流：10-30mA；狀態閾值：閉合＜100Ω，斷開＞2kΩ

性價比推薦

相關產品

同性能產品

官方推薦

 CB-845斷路器測試儀

 ZYKG-1斷路器動作特性分析儀

 DDA-1600斷路器試驗儀

 SA10斷路器（開關）綜合測試分析儀

 DDA-16/DDA-30/DDA-60數據采集與控制系統

TM1600/MA61斷路器機械特性測試儀

 CB-832斷路器測試儀

 美國vanguard CT-3500 S2 數字?jǐn)嗦菲鞣治鰞x

MS2A斷路器測試儀

 PS-9130/9160通用斷路器測試儀

 PROFILE P3斷路器檢測儀

 CAT64斷路器分析儀和計時器

 CB-845斷路器測試儀

 ZYKG-1斷路器動作特性分析儀

 DDA-1600斷路器試驗儀

 SA10斷路器（開關）綜合測試分析儀

 DDA-16/DDA-30/DDA-60數據采集與控制系統

TM1600/MA61斷路器機械特性測試儀

 CB-832斷路器測試儀

 美國vanguard CT-3500 S2 數字?jǐn)嗦菲鞣治鰞x

MS2A斷路器測試儀

 PS-9130/9160通用斷路器測試儀

 PROFILE P3斷路器檢測儀

 CAT64斷路器分析儀和計時器

 CB-845斷路器測試儀

 ZYKG-1斷路器動作特性分析儀

 DDA-1600斷路器試驗儀

 SA10斷路器（開關）綜合測試分析儀

 DDA-16/DDA-30/DDA-60數據采集與控制系統

TM1600/MA61斷路器機械特性測試儀

 CB-832斷路器測試儀

 美國vanguard CT-3500 S2 數字?jǐn)嗦菲鞣治鰞x

MS2A斷路器測試儀

 PS-9130/9160通用斷路器測試儀

 PROFILE P3斷路器檢測儀

 CAT64斷路器分析儀和計時器
